９月５日 せっかく直下用のアンプを作ったのだが、アンテナはまだうまく上げる方法がないし、どうも上まで引っ張る同軸がイマイチ定まらない。うーん・・・何かいい手はないかと考えていたら、「やっぱり直下にトランスバーターごとあげたらいいんじゃないか」と思い出してしまった。そこで、手持ち部品を考えると、なんとか大半は足りそうだ…。去年のハムフェアで買った５Ｇ用のＤＢＭがあるので、あれを使うことにしよう。ドレークのＰＬＬ−ＬＯも改造したのがあるので、あれを使ってＬＯにして、局発が７ｍＷ程度は出るからいいんじゃないかな・・・
と口に出してもよくわからないのでブロック図とすると・・・
→送信部アンプ−前に作ったＰＡ−
２Ｗ弱の出力
｜
1.2G TRX⇔ＩＳＯＲＡＴＯＲ⇔ＤＢＭ⇔ＩＳＯＲＡＴＯＲ
← ｜ ｜
ＰＬＬ
← 前に作った受信部アンプ − 受信信号
ＬＯ
４４８０Ｍ
こんな感じでどうだろうか。これだと｢送信部アンプ」さえ作れば、他はユニットごとに既に調整もしてある。入力部のアイソレターは送信時には２０ｄＢ程度のＡＴＴとして働き、受信時には信号が親機に出ていくので便利だろう。また、ＤＢＭの出力をアイソレーターで振り分けたら、リレーも一つで済むんじゃないかな・・・。自称、画期的な手抜き構成である。
そこでまず、ハムフェアで｢展示用バラックトランスバーター」に使おうと思っていたアンプを一つ組んで見た。ＦＥＴには、サトーさんで安かったＮＥ３２９Ｓ０１を二つ並べた。これだと最大３０ｄＢものゲインがある。そこまでなくていいだろうし、この出力で５０ｍＷ出れば、ＰＡを押せるかもしれない。・・・
９月１８日 ５Ｇアンプが出来たので、調整をしてみた。いつもように実験用の発信器とＡＴＴをつないだもので入力をして、出力をスペアナで見る。あとは、爪楊枝の先につけた「スタブ」でゴソゴソと探る・・・おっ、出た出た・・・。蓋を閉めると発振したりしたが、ＦＥＴのソースをはんだ付しなおしたりしたら、止まった模様だ。ふむふむ、これでいけるだろう。ゲインは２５ｄＢ程度はある。
試しにこれに少し大きめな出力（と言っても１ｍＷ程度）を入れて、パワー計をつなぐと２５−３０ｍＷ程度で飽和している。さて、これをＤＢＭやＬＯとつないで、１．２Ｇを入れてみた。すると２０ｍＷくらい出ている。うしし、これをＳＨＦ講習会でみていただこう・・・。
でも、その前にアイソレーターの具合を見ないといけないかな・・・とアイソレーターに受信部のアンプをつないでみた。すると・・・なんと！！送信出力が１０ｄＢも落ちてしまうではないか・・・。こりゃあどうするかなぁ…。
９月２３日 いつもながらのバラックをＳＨＦ技術アドバイス講習会に持ちこんだ。スプリアスは・・・なかなかよろしい。５．１Ｇあたりに不明なものがあるが、−４０ｄＢはとれている。２０ｍＷ以上は出ているので、これで使えそうだ。あとの問題は、アイソレーターでやるか、リレーで切りかえるかだなぁ…。でも、２０ｍＷではどのみちＰＡを押すのに少ないので、もう一つの５Ｇアンプを作るべく、帰りに池田さんで１３０２を買って帰った。
９月２４日 そろそろバラックだと壊れそうなので、アルミ板に取りつけてみた。また、昨晩、１３０２ を二段使ったアンプを作ってみた。これを今日、調整したみたら、１２０ｍＷは出る。これならＰＡがドライブできそうだ。また、アイソレーターに受信部をつないでも送信は１２０ｍＷを確保できそうだ。よしよし・・・。
９月２４日 受信部はどうだろうか・・・と考えて、受信テストをやってみた。と言っても定量的ではなく、簡易マーカーの信号を受信して、だんだんマーカーを持って離れていき、どこまで聞こえるかを試すというものだ。比較対象は今のトランスバーター。
でも、どうもノイズは少ないのだが、感度が悪い気がする。
９月２５日 受信感度をあげるのに、ポストアンプをいれてみよう、と思い立った。そこで、前に作ったＭＭＩＣ二段のアンプを探し出したが、どうも妙だと思ったら、発振しているらしい。それでも、これを入れるとグッと感度が良くなる。よほどロスが大きいに違いない。
９月２７日 YAMA-ＭＬで「ポストアンプではＮＦはよくならないよ。ロスが大き過ぎるだけではないかな」と指摘していただいた。そこで、なんでだろ・・・と思案していたら思いついた。「あっ！！ＤＢＭに内蔵されているＢＰＦが曲者なんじゃないかな！！」・・・だいたい５．１Ｇあたりがプロ用では一番使うのではなかったかなぁ。
そこで、テストにはいる。どうするかというと、受信部の入力に簡易マーカーを直接につなぐのだ。こうすると、１２．８Ｍ毎に信号がズラズラと並ぶ。５Ｇでも強いのだ。そこで受信出力をスペアナにつないでみた。すると・・・あらら６００Ｍあたりにしか山がいないぞ！！ という事は ４４８０＋６００Ｍ＝約５１００ＭあたりにＢＰＦがあってるに違いない。そういえば、前に槇岡さんに見ていただいた時に、５．１Ｇあたりにスプリアスが出ていたが、あれもこれが原因かもしれない。
じゃあ、BPFを少し削った同調するだろう・・・と思ってやってみたがあまり改善がない。えーい、バイパスしてしまえ！！とジャンパーしてやったら、今まで見えなかった１．２Ｇ〜１．４Ｇあたりの山が高くなった。このあたりにアンプの同調点があるはずだから、理屈としてはこれでいいはずだ。
この状態でアンテナをつなぎ、マーカーを手に持って歩くと、現用とだいたい同じ感じになってきた。まあ、あとは同軸のロスによってポストアンプをいれるかどうかだなぁ。ただ送信には、これではスプリアスがちと心配だ。そこで３セクションのＢＰＦをアンプ１とアンプ２の間に入れてみた。これでさらにＰＡの後にもインターデジタル５セクションが入っているからいいのではないかなぁ…。

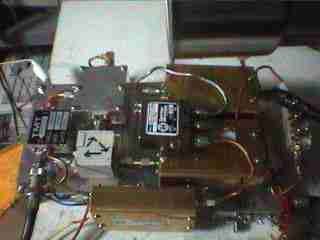

１０月４日 そろそろケースに入れないとどこかをいじっていて壊すので、サトーさんに出かけてＭＢ６を買ってきた。今度はＰＡも内蔵して、結線してみる。スタンバイもなくちゃぁねぇ。で、ともかくつないでテストすると１．２−１．５Ｗの間を示している。ちょっと少ないかな。
また、リピーターも使いやすいように、５７６０Ｍを１２９６Ｍにするための水晶を注文することにした。これだと受信改造のＣ６０１とかでもって、リピーターにアクセスできる。霞ヶ関か保土ヶ谷、どちらにも届くといいんだけどなぁ…。注文は少し高目だが信頼できるアルト電子にすることにした。なんと言っても、ドレーク内蔵トリマーだけで周波数があうので安心できる。それに、今日、アルト電子のＷＥＢをみたら、ちょうど百番の切れ目だったので、２０％割り引きとなる。うしし、うれしいなぁ。早くくるといいなぁ。
１０月１４日 ＳＨＦ技術アドバイス講習会。これで受信ゲインをはかっていただく。と、「あれぇ、−２０ｄＢだね」との恐怖の結果？？送信も１Ｗくらいしか出ないし、ガクッと落ちる。 調べてみるとＬＯの出口が断線していたので、再度挑戦。
でも、「うーん、変換ゲイン０ｄＢだね」とのこと。ぎゃあーーーー。原因を探っていくと、サーキュレーターのロスにある模様で、これをはずすと６−８ｄｂのゲインがある。うーん、やはり６Ｇ用では限界かなぁ。これは基本構想に問題があったという事か…。
１０月１７日 仕方なく、本体をバラバラにしてしまう。再度組みなおすのだ。今度はアイソレーターで振り分けるのを断念。同軸リレーをもう一つ使って、切りかえる事にした。で、くみ上げる･…。
受信部は推定で８ｄＢ弱のゲインが出るようになった。これはＤＢＭのロスだから仕方がない。まあ、ノイズは少なめだから、Ｓメーター振らすには、ポストアンプを入れるのだろう。で、調べてみるとＪＡ１ＤＷＯさんの記事にもその程度でもＮＦがよければよいととれることが書いてあった。（我田引水…。趣旨が違うかも…）
送信は何度かやってみると、どうも出力が不安定だ。かくっと減る時がある。また、ジワジワと減っていく。各ステージの出力を確認すると、ドライブ段までは安定しているので、ＰＡの問題か、その後のリレーとかの問題らしい。 同軸リレー二つを入れ替えたら、そこそこ安定しているので、これが一番臭いのだが、どうなんだろう。また、ＰＡの出口では２Ｗ弱出ている。その後のセミリジットがもおかしいのかもれない。 それにしても、測定だけしていても仕方が無いので、次の日曜日にでも、一つロールコールを使ってテストしてみよう。
１０月２０日 今日も出力不安定の原因を探るべく、いろいろやってみた。すると、どうもやはり、同軸リレーの一つがおかしい模様だ。仕方なく、オークションでもう一つリレーを調達することにした。
１０月２１日 リレーはまだ交換していないのだが、受信が不安なので、夜のロールコールにこれで「出陣」してみた。２１時過ぎに機材をセット。周波数をだいたいこのあたりだ・・・とやってみたのだが、後で気がついたのだが、うっかり１００Ｋほど勘違いしてしまっていたのでなかなか聞こえない。（当たり前だ・・・）
で、ダイアルをグルグルやっていたら、９０Ｋほど上で、小田原のＪＡ１ＦＳ局の信号が、関係ないビーム方向で入ってきた。あわせる間もなく、すぐに丹沢ビームになったので、丹沢に向けて聞いていると、鎌倉のＪＡ１ＥＬＶ局が５９で入ってきた。続いて、キー局のＪＡ１ＣＵＹ局の信号がＦＳ近くで入ってきたのでホッととした。さて、呼ばれる順番だぞ…。
コールしたら一発で返事があった。でも、続いて送信していたら、なんと親機の電池が切れてしまった。イカン…。途中で途切れてしまい、菱木さんに手間をとらせてしまった。申し訳ありませーん！！
でも、これで一応、使えるもののようだという事は確認できた。ポストアンプの準備もしておきたいが、まあ、とりあえずは使えるな。
１０月２２日 夜にリレーが到着したので、交換してテストしてみた。今度は大丈夫なようだ。出力はやはりＢＰＦのロスで１．２Ｗ程度だが、まあ、よしとしよう。スプリアスをバラ撒くよりは、いいだろうからねぇ。あとは、水晶が来るのを待つばかり・・・。早く来ないかな。
＊結局、構成図は次のようになってしまいました。
ＮＥ３２９−ＮＥ３２９−ＢＰＦ1−ＭＧＦ１３０２−ＭＧＦ１３０２−ＭＧＦ０９０４−ＭＧＦ０９０４ｘ２
to ｜ ｜
1.2G---ISORATOR---DBM--COAX ＢＰＦ2
TRX （←） ｜ Ｒｙ
｜
MUL ｜ ｜
FSC11LG −−−−−−−−−−−ＭＧＦ１３０２−ＮＥ３２１０Ｓ０１− ＣＯＡＸ Ｒｙ −
|
｜｜
DRAKE ５Ｇ ＡＮＴ
OSC
*BPF1 1/4λ三段
2240M BPF2 インターデジタル 五段
１１月３日 直下用の５ＧＴＲＶで使う水晶がなかなか来ないなぁ…と首を長くして待っていた。でも、今晩、帰宅したら到着。そこでがぜん、ハッスル。ＴＲＶについているドレークのＰＬＬ−ＯＳＣを外して水晶を交換した。さて、調整なのだが、先日、EIP451が壊れたので、ダメかなと思いつつ、秋月の３Ｇまでのキットの奴でＯＳＣの出力部にあててビックリ！！なんと44640256Ghzなんて表示が…。４Ｇ計れるじゃん！？
そこで、これでトリマーをいじって、ほぼ4464Mにあわせました。この状態で、５Ｇ ＴＲＶ一号でメインを送信するとちゃんと聞こえた。また、逆も同様だったので、ＯＫ。ところが、どうも出力が出ないので、再び四苦八苦。原因はお粗末…ＯＳＣの出口でのショートとセミリジット接触不良！！！。直してからＴＣＸＯマーカーの信号を聞くと１０Ｋｈｚ高い気がする。でも、どうもこのＴＣＸＯが高目だという感じもするので、あっていることにしよう。（？）
１１月４日 昨晩、水晶を交換した５Ｇ−ＴＲＶでロールコールでの動作確認をしよう…とだいぶん涼しくなった（？）ニ階のベランダに出陣。セットしてから他のことをして、時計をみたら９時２０分近くで、焦って、ベランダに出た。
が、なかなか聞こえないなぁ、と思ったら、ガサガサと言って、丁度、菱木さんが厚木をコールしているところ。でも、なんだかＳが弱く、３くらい。前回は９＋だったのになぁ。ビームを合わせそこなったからか？？？。だいたいの向きはあっているはずなのだが。
そう思って戻って、部屋に戻ってから再度テストすると、どうもやっぱり感度が悪くなった（？）感じ。ＳＧの信号を入れて、現用ワンボードのトランスバーターと比較してゲインで−２０ｄＢくらいだ。前回は−１５ｄＢ程度になったはずなのだが。いじっていてどこがおかしくなったかなぁ…。確かワンボードの奴は変換ゲイン２０ｄＢ程だったと思うのだが、もう少しあったかしらん…。
まあ、また来週、テストしてみよう。それにしてもガックリ…。
１１月５日 夜中に帰宅してから、受信が妙な感じの５Ｇ−ＴＲＶをいじった。どうやらＴＲＶ出口の工作が、いつもながらのイーカゲンだったことが原因のようなのだが、蓋をしめると送信出力がでなくなったり、感度が落ちたり、妙なことでしばらく四苦八苦。（まだ解決をみてないhi）
さて、そこでとりあえずＳＭＡで接続されている所からの信号を親機につないで、「感度の測定をやろう」と考えたのはよかったが、どうも方法が混乱してしまった。
０）ＳＧで入れてゲインを見ても、ノイズとの関係がわからないので、今度は簡易マーカーを使って、ワンボード基板を使った一号機との比較をしよう。
１）まずマーカーとＴＲＶにホーンをそれぞれつけました。この方が妙な信号をひろわないようだ。ホイップでやったら自分が動くだけで反射がかわってしまう。これを
部屋のＴＲＶとは逆の端においてホーンを向けた。距離２ｍほど。
２）二台のＴＲＶを並べて、ホーンを交互につけて比較をする。親機も切り替えて使い、これで同一信号に対するS/Nがどうかわるかを比較できるのではないか、と考えた。
が、ここから先がよくわからなくなりました。耳で聞き比べただけでは、やはり「ひいきの引き倒し」で自分の作った物に甘くなるのがオチ。ここから先の比較方法はどうしたものかと思案しているうちに眠くなって寝てしまった。
１１月６日 今日は定時で帰ってきたので、晩飯を作る前にいろいろやってみた。槇岡さんに聞いてみたら
>以下はの測定法でよいでしょうね・・・・・ＡＮＴをホーン（３ｄＢ〜４ｄＢｄ）
>とか、１０ｄＢぐらいのＧａｉｎのはっきりとわかっている電磁ホーン等が
>良いのではと思います・・・・・
とのことだった。でも、ゲインはよくわからないので、ともかく｢聞き比べ」に徹することにした。とりあえずＴＲＶ並べておき、２ｍほど離れた台の上においたＴＣＸＯマーカーにつけたホーンで信号を出す。ＴＲＶ側も同じホーンをつけて一番良い場所になるようにマーカーの位置を横にわずかに動かす。ＴＲＶからの受信出力信号はIC1271でつなぎなおして聞く。 （こいつはプリアンプもＯＮ／ＯＦＦできる）
（以下、ワンボードのＴＲＶをＮｏ１ 新作をＮｏ２）
１）まず、そのままで無信号時・・・
Ｎｏ．１ ノイズでＳ６程度
Ｎｏ．２ ノイズが僅かに増えることを確認 プリ（ポスト）アンプＯＮするとＳ８程度になる。
２）ＴＣＸＯ マーカーＯＮ！！
Ｎｏ．１ Ｓ９程度
Ｎｏ．２ Ｓ２程度
ただし、ノイズの感じは位置をそれぞれ調整しても聞き分け困難で、両方ともほぼノーノイズ。リ（ポスト）アンプをＯＮすると Ｎｏ．２でも当然５９＋＋。
３）ＴＲＶ側のアンテナに１０ｄＢのＡＴＴを挿入。
Ｎｏ．１ Ｓ６＋ わずかにピークでＳが振る。
Ｎｏ．２ Ｓ１− Ｓメーターはともかく一応信号があることはわかる。両方ともそんなに違いは無いものの、ややＮｏ１がよい感じ。ここでプリアンプ（ポストアンプ）ＯＮすると少しだけ認識度があがる。でも、劇的な変化はやっぱりない。
４）ＡＴＴを１３ｄＢに増量（？）する。
Ｎｏ．１ ＦＭモードではほとんどわからない。ＳＳＢでは確認できる。
Ｎｏ．２ ＦＭモードではやはりほとんどわからない。ＳＳＢでは確認。ただ、ＳＳＢでの音量はＮｏ．１の方がよい。
・・・以上の実験結果から、このＮｏ，２は変換ゲインは大変に少ないがそこそこのＮ／Ｆで感度的にはあまりＮｏ１とは違わないのではないか。Ｓメーターで方角をあわせるためには、プリ（ポスト）アンプがあった方がよいが、それ以外はあまり問題はない？？？？？というひいきの引き倒し型の結論を出した？？？さーてどうでしょうか。
１１月７日 今日も定時で帰ってきた。で、ＯＮ−ＡＩＲミーティングにてあれこれと槇岡さんに質問してみた。要点は「ポストアンプは受信感度（ＮＦ）の改善には基本的には結びつかないが、直下ＴＲＶのゲインが低く、ケーブルロスがその半分にもなるような場合には、有効となる」とのお話しでした。ケーブルのロスが直下装置のゲインの半分までの場合は、さほど影響はないんだ、との事だった。

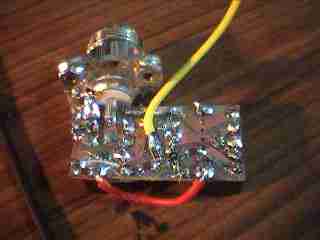

で、ゲインが少ないんですが・・・というと、「それはやっぱりポストアンプを入れた方がよい」との事で、ワッチしながら基板のパターンをマジックで書き、エッチングして、インチキ両面基板（アース面は、張りつけテープ）製のリレー切り替えつきポストアンプを作ってみた。
アンプには、最初は、MMIC(2708）を使おうと思ったのだが、回路を間違ってエッチングしてしまったので、手持ちのERA-２あたり（実はどれだかよくわからない…hi）をつけた。送受切り替えリレーはＧ５Ｙを二つつけて、Ｎコネに基板を半田付けして縦長に少しはみ出す感じにしてみた。
今日はハンディにつないで、リピーターＤＬを聞いてアンプが動いていることを確認したまでで寝てしまった。Ｓ４−５の信号がＳ９＋（ＦＳ）になったので、まあまあのゲイン。あまりゲインがあってもノイズアンプになるだけなので、まあよいだろう。
１１月８日 夜中に帰ってから、送信用のＡＴＴを取りつけ、一応は物体としてはできあがった。まだ動かしていないのだが、明日は夕方にはとりかかれるはずなので、テストもできるかなぁ…。
１１月９日 今日は定時に帰って、さっそく残りの配線をやってから受信テストをしてみた。すると、今度は２ｍはなれたマーカーは、はっきりとＳが振るようになった。空Ｓはハンディ機ではあまり感じないが、ＵＴＶ１２０Ｂ＋ＦＴ８１７で聞くと、Ｓ２つから３つ位の空Ｓがある。まあ、これならケーブルを入れるとあまり感じなくろうろなるだろう。
送信の方が、最初は結合部のチップコン０．５Ｐでは容量不足で動かなかったが、１Ｐにしたら快適に１００ｍＷ以下で動作するようになった。損失も心配だが、まあ、ゲインのあるアンプを入れたから無視してもよいだろう。

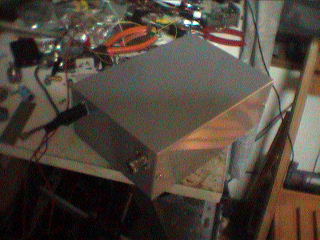

最後にケースの出力部のＳＭＡの穴をあけなおした。ちょうど防水ケースの上下を勘違いしてつけてしまったもので…。ボリボリ…。さーて、これであとはあげるだけ なんだけど、どうやってあげるかが一番の問題ですね。
