６月９日　昨日、夏季一時金（世間ではボーナスというらしいが…）が支給された。で、今日は土曜日なので、晴れて川崎に出かける。５Ｇの受信アンプと０９０４ＡパラのＰＡの基板などだ。これで直下アンプを作り、それからなんとか夏までに屋根にもう一つルーフタワーでもあげて、パラボラをあげてしまおう、という目論見なのだ。０９０４Ａはセブロンで中古はずし品が一本１５００円である。三本お願いしたら、なんと四本も送ってくださった。うーむ、商売大丈夫か知らん…。ＶＹ　ＴＮＸ！！川崎では基板などの説明をうけ、一箇所ＲＦＣをフェライトにかえることなどをうかがった。
　帰ってから、マイナス電源の７６６０と電界コンデンサだけをはんだ付けした。これでいったんテストをする。ＦＥＴはバイアスかけないと死ぬので、まずマイナス周りから作って、テストするのが最近の作り方になっている。まだ続けたいが、明日が部活の「投げ釣り大会」、一応これも仕事なのでやめて寝ることにした。

６月１０日　日曜なんだが、部活で仕事だ。で、始発電車ででかけたが、ついたら雨。しかも、部員はバックレて来ないらしい。困ったもんだ。で、着た奴と協議したら「今日はやめるか」というので、帰ることにした。でも、昨日、川崎に行くために仕事を残していたので、職場に行って、２時間半ほど仕事をしてから昼過ぎに帰宅した。
　

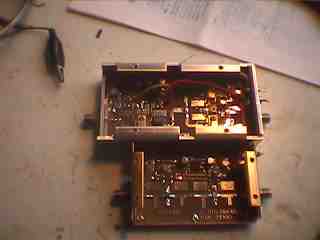

　さーて、作るぞ・・・　という事で、一気にアンプを二つ作る。基本的に使う部品は送信アンプ・受信アンプともに共通の物が多いので、並べて同じ部品をつけていくことにした。これだと付け間違いが無くてよい。で、ゲートのバイアス関係を最初に、次はパスコン、抵抗と付けていって、最後に通電テストをしてからＦＥＴをつけた。さて完成だ。でも、始発だったので眠くなってきたので、「気分は完成」と称して写真を撮り、作業はここまでとする。

６月１２日　今日は早く帰れたので、晩飯を作ってお子様に食べさせてから、調整をはじめた。

　まず、受信アンプ。去年のハムフェアで仕入れた「５７６０Ｍ　68mW発信器」というものを取り出す。こいつは−１８Ｖで動くのだが、−１２ｖだと10mW程度出る。そこで、これに60dBのＡＴＴをつけて、スペアナでレベルを見て、続いてアンプに入れて出力を見てみた。すると、なんと5dB程度しかゲインがない。バイアスをいじってから、焼き鳥の櫛の先に銅片をつけたもので、さぐる。そこでよさそうな位置に銅を切ったスタブをはんだ付けする。なんとなくいくつかやったら、25dB程度のゲインとなった。でも、ゲインをあげ過ぎたのか、蓋をしめると発振する。そこでまたごそごそといじり、高周波吸収材かわりの「導電性スポンジ」（半導体をさしてある奴）を切ったのをはさんだ。まあまあの状態で発振しなくなったので、とりあえず蓋をしめた。

　続いて送信アンプ。同じ発振器の出力を１０ｍＷのまま入力にいれる。で、出力はパワー計に入れた。そして、まず、ゲート電圧を−０．５Ｖ程度に調整すると電流が三本の０９０４で、１．２Ａ程度流れている。さて、入力のスイッチＯＮ！！ 最初は４０ｍＷ程度だ。でも、ＦＥＴ二段目の入力部分にスタブを調整すると、100mW近くになった。そこで、トランスバーターに６ｄＢのＡＴＴをかましたもので、信号をいれると１．５Ｗ弱。ゴソゴソやってみたが、今日はそんなものだった。
　ただ時々、調整中にドレイン電流が減ったままになることがあり、電源を入れなおすと戻ることが何度かあったのが気になったのだが、まあ、放熱の問題だろう…。

６月１４日　今日は　一段目のＦＥＴに「おまじない」をかける。一段目のドレインからゲート側へと、1cmほどの長さの線を引くのだ。が、これでも１．７Ｗ。うーん。あとは出力にＢＰＦを入れてゴネゴネするしかないかなぁ。

６月１５日　 もう少しでないかな、といじろうとしたら、何だか妙な事に気がついた。ドレイン電流がやっぱり急に減るのだ。で、スペアナにＡＴＴをへてつないでみて叫んだ・・・。
「ギャーッ！！　発振しているぞ―・・・」　なんと、信号が入ると自己発振がはじまるらしいのだ。

　かくて。振りだしに戻って、テストが始まった。

６月１６日　土曜日なのに仕事。さらに午後も部活で夜に帰宅した。で、帰りにサトーさんでケースを買ってかえった。ちょっと小さいが、まあ、なんとか入るだろう。また、池田で、Ｎ−ＳＭＡ台座付のコネクタを買った。
　さて、まずケースと放熱器の加工をやってしまうことにした。晩飯をはさんで、穴あけとケース・放熱器の取付けなどをした。
　次に昨晩発振した送信アンプの再調整を試みる。一段目はどういじっても発振はとまらない。二段目は、信号を加えてから電圧をかけると発振しないが、いったん信号をとめると発振したままになる。バイアスが０．０２Ｖ程度になれば、発振がとまるのだが、これでは過電流となってしまう。うーむ、いろいろやってみたのだが、どうも止まらないなぁ。これはこのまま明日の講習会で見ていただくしかないかなぁ。

６月１７日　朝からＳＨＦ技術アドバイス講習会に参加した。朝６時起床。６時４５分に家を出て、川崎のマキ電機に８時ちょうどに到着した。今日は一番かなと思ったら、小林さんと時下さんが既に作業中だった。でも、まだ人は少なく、早速、アンプを見ていただく。

　受信用アンプは、「うーん、０１の初段はもともとのスタブを全部とってから調整した方がいいんだよね」とのコメントをいただいたものの、入力開放でも発振せず、ＯＫ！！ ゲインは27dB近くあるとの事で、多少ゲインオーバーのだが使えるだろうとの結論だった。ただ、家にあった導電性スポンジは、あっさりと「こりゃあダメだね」と取り外された。「電気抵抗が高くてダメだよ」とのこと。いやはや、あれはゴミだったか・・・。トホホホ。

　さて次は「発振を繰り返す送信アンプ」の番だ。ここではやっぱり発振がおきる。一段目のドレインを外しても、ニ段目が発振していたので、見たては間違ってはいなかったようだ。さてどうするか・・・
　槇岡さんは、一段目との結合コンデンサの容量を尋ねた。「回路図の通りで１５ＰＦ」というと、「じゃあ、１ＰＦ程度にしてみよう」といわれた。交換すると…いやー、綺麗に発振は止まった！！うーん、さすが、一発で止めるとは…。
　あとは出力の問題だが、入力部のスタブの先、一段目のドレイン側のスタブ、そしてＱマッチセクションの分岐点に追加したスタブが調整される。するとなんと70mW弱のドライブで２Ｗも出ているではないか。す、すごい・・・。
　さらに、ＢＰＦの製作方法についても教えていただき、テストしたら0.5dB以下のロスの模様で、インターデジタル型のフィルターができあがった。これであとはスタンバイ回路などを配線したら、完成だ。さーて、アンテナをあげなくちゃあなぁ・・・。その前にスタンバイ回路を作って、配線しなくちゃね…。

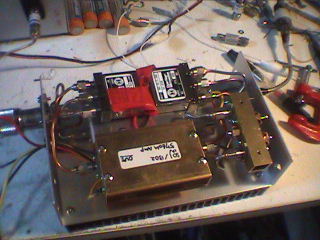

６月１９日　日曜日に帰ってから、なんとかケースにいれて、スタンバイ回路を配線した。でも、日曜日はそこでドロン。泡盛が効いていたからねぇ。hi
　というわけで、今日はともかく動作テストをすることにした。念のために方向性結合器から受信アンプを外してからテストすることにした。でも、電源を入れて、送信スタンバイのコントロール線をグラウンドに落とすと…
　　あれっ？？リレーが動かない???　池田電子で「極性があるからね」との事で、＋／−を確認したはずだったのだが??　でも計ると電源はかかっている。試しに逆にしてみたら、＋に−／−に＋をつなぐとカチッと動くではないか。ゲゲッ　極性の意味が違うんかなぁ？？？
　さて、それでスタンバイして信号を入れてみた。２Ｗは軽々のはずだが・・・ん？？　出てないぞ!?!?　　１Ｗいかないじゃん・・・。ＢＰＦかなぁ、とこれを調整してみる。さらにリレーかな、と外してみる。でも、どうも増えない。うーん、どうしてだ？？？やっぱりＡＴＴとパワー計の問題かなぁ。
　で、さらに問題が発生した。方向性結合器の受信アンブ側に、パワーアンプからの反射がどかどかと出てきてしまうのだ。うーん・・・。これは困った。このままではアンプはつなげないぞ。セミリジットを交換したりしてもダメ。やっぱり５０オームラインが狂っているんだろうなぁ。試しにダミーをつなぐと−２０〜−３０ｄＢほど下がるので、アンプの反射であることは確かだ。定在波が立っているということかなぁ。まいった。もう一個方向性結合器を使えばいいのだが、ケースを小さくしたからそのスペースはない。仕方なくリレーをもう一個、ＹＡＨＯＯのオークションで注文することにした。
　なるほど、こういう問題があるから、アマチュアではあまり方向性結合器による切り替えをしないんだなぁ・・・。

６月２０日　今日は念のために入力部のセミリジットを交換してから、テストしてみた。でも、結果は同じだった。うーむ、シンプル　イズ　ベストか・・・。次に１０Ｇで使うときは、二つの方向性結合器を使うことにしよう・・。
６月２２日　同軸リレーが到着したので、もう一つ、入力部の切り替えのために内蔵させることにした。セミリジットをしっかり締めて、配線をしてできあがりである。テストすると。１．２Ｗ程度。でも、トランスバーター単体の３ｄＢ　ＵＰになっているので、よしとした。要するに較正されていないので、何をはかっているかわからないのだから、こだわってもしょうがないのだ。
　さて、これであとは蓋をしめてできあがり・・・である。保険のためにキャリコンをつけようかな、とも思ったが、複雑になるだけみたいな気がする。あとはトランスバーターを改造してスタンバイできるようにしなくては・・・。
　
あっ！！もっと大切なことがあったぞ！！　直下アンプなんだから、それをつけるアンテナをあげなくちゃねぇ・・・。どうすんべえかなぁ
