やるぞ１０Ｇだ！！

１２月某日　年末一時金支給日を前にして、川崎経由秋葉行きを決行した。本日のマキ電機でのお買い物は、１０Ｇｈｚのトランスバーター基板と真鍮ケース。槇岡さんに、ミクサーダイオードの入手と加工法について教えていただく。ようやく１０Ｇの製作に向かうのだ。秋葉では、ニッシン電子でドレークのコンバーターを一つと、４Ｇへの逓倍基板を手に入れる。

１２月１６日　まず、ドレークのコンバーターを加工して、局発を作ってみる。逓倍部分には、多分ＦＥＴを使うはずなのだが、どうしたわけかバイアス回路がついていないみたいだ。うーむ、どうなっているんだろう・・・と不安なので、最初、ＥＲＡ−５をつけてみた。これでも出力では４４８０Ｍ付近がカウンターで表示される。また、フィルターの子手前では簡易電測がバチンと振りきれた。ただ、周波数が４８２Ｍと２Ｍもずれてしまう。どうしてだろう？？コンデンサーを抱かせても修正しきれない。まあ、２Ｍくらいずれても、１０Ｇで８Ｍくらいの誤差ならたいしたことはない（？）のだが、やっぱりどうも気分が悪いなぁ。

１２月２５日　試しにコンバーターをもう一つ買ってきて取り替えたら、２２ＰＦを抱かた状態のトリマーであっさりと４４８０Ｍピッタリになった。どうもコンバーター基板で発振部に使ってあるＣＭＯＳ−ＩＣの個体差だったようだ。この「周波数が高く出る」奴は、ちょうどよいので１２８０ＭのＡＴＶで使うことにした。これで５Ｍの水晶で１２８０．８０Ｍあたりにロックするようになったので、作戦成功！！（？）

１２月３１日　今度はトランスバーターの部品を取りつける。まず、バイアス回路、次はキャリコン・・・・なんて書くと「慣れたんだね」と勘違いされるのだが、「ギャッー！！パターンが切れたぁー！！」とか「どっちがアノードだ？？？」とか、ドタバタと資料をひっくり返してやっているので大変だ。途中でわからない部分がでてきて、「頭、ひやそ」とやめてしまった。

１月５日　正月である。世紀をまたいで半田付けをやったりしたのだが、今日は１０Ｇの部品を取りつけてみた。バイアス・・・よしよし、マイナスが出ているぞ。次！！キャリコン・・・動いた動いた・・・！！　じゃあ、ＦＥＴもつけてみよう、という事で、受信の初段以外はＭＧＦ１３０２を取りつけてしまった。　SPD221の丸い所を切るのは、いろいろやってみたら「爪切り」が一番簡単できれいにパチパチと切れる。

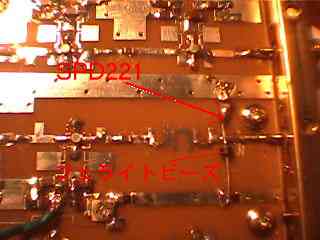

　するとやはりＬＯを入れてみたくなり、例によりましてドレークのコンバーターＰＬＬにERA-5をつけたニ逓倍の基板でつくった4.48Gを入れみた。しかし、4.48をそのままに入れたのでは、全くMGF1302の出力が出ないし調整できないので、とりあえず、LO入り口のBPFをジャンパーさせた。そして、4.48Gのままで増幅段のバイアスを調整した。これはなかなかだが、10dBmを超えると警告ランプ（？）がつく周波数カウンターのランプはつかない。でも、とりあえず増幅していることはわかったので、ＬＯからの入力部分にSPD221を使った逓倍回路をつけてみた。

　が、こんな具合にしてみても、8.96GはFETニ段のアンプをへてもなかなか検出できない。でも、送信ミクサーに行くラインの一ヶ所にカウンターをあてると、８．９６Ｇが表示された。うーむ、これでいいのだろうか？？？

調整が肝心

１月７日　今日は午前中、家で仕事をしながらワッチして、1.2/2.4/5.6Gで伊勢原移動の７Ｋ３ＯＨＵ富沢さんとＱＳＯした。２．４Ｇが調子が悪いのだが、それでも伊勢原の山だと近いので５９＋だ。また、二階の窓から５．６ＧのトランスバーターをつきだしてＱＳＯしたのだが、落としたら大変なので、手に力が入ってしまった。hi
　こうして　「ながら」で仕事をしてから、１０Ｇ用のＬＯの逓倍部分をFSC11LGと交換した。昨晩、バイアス回路省略でのＦＥＴの逓倍をＨＪ誌で見つけ、パターンがどうも似ているのでこれにしてみたのだ。ERA-5での逓倍よりはなんとなく出力が大きくなった気がする。で、１０Ｇのトランスバーター基板につないでみたが、２２１で逓倍してアンプという回路で、ミクサーの手前の一箇所で８９８０Ｍの表示が出た。でも、弱いので、２２１を取り去り、ＢＰＦをパスして４４８０Ｍをそのままアンプに入れてみた。要するに発振出力でもってバイアスがかかるのと同じ効果を持つのだろう。Ｃ級で使うのが逓倍にはいいだろうしね・・。これだとカウンターからの同軸をトランスバーターの上に近づけると４４８０Ｍの表示が出る。
　そこで、送信にして１２８０Ｍを入れてみた。試行錯誤の末、出力につないだいいかげんダミーに同軸を1cmほどの所にすると10240Mの表示がでるようになった。いい加減ダミーでの出力電圧は０．０３Ｖ程度だが、とりあえずバイアスを出力最大に調整た。さて本当はどの程度の出力なのだろう？？
　やっぱりＬＯが足らないのかなぁ・・。でも、１０Ｇの表示をはじめてカウンターで見て、興奮してしまった。hi

１月９日　今日から仕事なのだが、顔合わせ程度で終わったので、昼から「川崎経由秋葉行き」を決行した。川崎のマキ電機では、フロントエンドのＦＥＴに使うＳ３２０１やギガのトリマー等を購入したのだが、その他、いろいろアドバイスをいただいた。ＬＯはダイオード逓倍よりは、ＢＰＦを削ってパスした方がよいだろう、との事だった。秋葉では、秋月で偶然にもテフロン基板を入手できた。ニコニコ顔である。

　そして、で、帰って晩飯を食べてから、ゴソゴトと仕入れてきたものを取り出してながめ、それから１０Ｇのトランスバーターの調整に再度挑戦してみた。以前うかがったように、ドレークのコンバーターからＶＣＯ出力を取り出し、これをドレークのコンバーターのＲＦアンプの基板から部品をとったものを使って、５０Ωラインとおぼしき所を使ってSPD221で逓倍ミクサーをつけてみた。これをJUNKの箱にいれて、コンバーターユニットとネジ止めしたもので10Gの出力をみてみた。

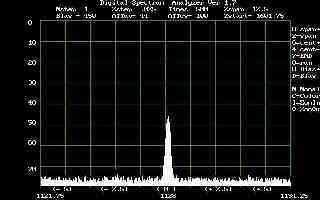

　2278Mｘ４　と10240Mの差ということで、1128Mを見たら、これで弱いながらも信号が見えた。局発の入れ方をかえたり、あちこちとスタブをつけたりはずしたりして、最初よりは10dB程度は改善された気分になった。でも、絶対レベルは？？？・・・局発が弱いかなぁというのが一番心配である。
　フロントエンドのＦＥＴもつけたので、明日は受信確認のためのマーカーを作って試してみたい。

１月１０日　とりあえず受信テストをやってみた。ハンディ機にてダミーをつないだ状態にて１２８１Ｍで送信して、１０２４８Ｍを聞くとＳ９＋の信号がはいる。だが、調整には強過ぎるようだ。うーむ、よくわからんなぁ・・・。

１月１２日　とりあえずできるところまでやったので、今日は導波管フィルターについての文献を探してみた。でも、電磁波の話でマックスウェルの方程式が出てくるのが大半なので、（そういうものだとは思うけど）理系をやめて二十年以上もたつとすっかり数学を忘れているらしく、頭がプッツンである。でも、山梨大学の講義用のテキストは数式を飛ばしてみても、｢電波」「電磁波」というものについて「あっ、こんなものなのかな」というヒントをくれる中身があった。
　それにしても、誰か｢数式のいらないマックスウェルの方程式と電磁波の話」なんて本を書いてくれないかねぇ・・。(^_^;)

まずは上々と思った・・・

１月１４日　今日は今年最初のＳＨＦ講習会だ。朝からがんばって出かけてみた。

　２．４Ｇの受信がおかしいのではかっていただくとやはり、「ゲインマイナス４ｄＢ」とのこと。どこかおかしくなったことはわかった。でも、これは後で自分で何とかできる（と信じて）、「大物」（？）である１０ＧＴＲＶをみていただく。
　ドキドキドキ・・・。測定結果が出るまではドキドキである。で、結果を見てニコニコとなった。　出力は40mW弱程度だが、ちゃんと出ている。スタブの調整もだいたいあっていたようだ。やっぱりいい加減でもスペアナで見られると全然違うんだなぁ!!ただ、１ｗ程度入れないとどうも出力がでない。ＡＴＴと結合部分にやや課題があるのでは、との指摘をいただく。また、さらにスタブを足すと、50-60mWへと出力が増えた。ＢＰＦについても教えていただき、ＰＡ部の基板もわけていただいた。あとの問題は使う半導体なんだが・・・。

　受信部もみていただくが、こちらは全然調整があっていなかったようだ。でも、ゲインをあげすぎると発振する。そこで最後にゲインを少し落としてそこまでできあがった。やはり「調整用マーカー信号発生器」を作らないといけないと実感した。

　さあ、あと数歩で１０ＧにＱＲＶできるようになるぞ。なんとか２月までに作って、関東ＵＨＦは移動しよう。一年前、最初に持ちこんだ１．２Ｇのトランスバーターは、やっと１ｍＷの出力がでる代物だった。一年後に１０Ｇにたどりついて、電波がちゃんと出ているとは、その時には全然思っていなかった。腕があがったというより、やっぱりこの基板、よくできているんだなぁ、デバイスも良くなったし、なんと言っても講習会がなかったら何もできなかったよなぁ・・・と実感した一日であった。

１月１８日　今週はけっこう毎日遅かったのだが、今日は帰れたので晩飯のあとにいろいろとやってみた。まず２．４Ｇの復活をはかり、なんとか受信もできるようになった。そこで、10GのＰＡ基板に部品をつけてみた。パスコン、７６６０とか三端子、ＶＲなどを配線してみたのだが、アンプの結合をするコンデンサが回路図だと３９ＰＦになっている。トランスバーターは０．５Ｐだったのでどうしてかなぁ？？どうするべぇ…結局　０．５Ｐにしておいた。

たかがＢＰＦ、されどＢＰＦ

１月２１日　せっかくの週末なのだが、昨日から大雪である。昨日は２．４Ｇのトランスバーターの調整をやって、100mWが自称120mW程度にＱＲＯ（？）できた。で、今日も広帯域アンプの実験をしていて、夕方からようやくトランスバーターにとりかかった。まず、昨晩、深夜に穴あけをしたケースにトランスバーター本体を取り付けた。そして、スタンバイ回路などを配線する。これをしておかないと、そろそろ自分で踏んづけて壊したりしてしまうのだ。(^_^;)
　
　で、さらにＰＡのＦＥＴ取り付けを行う。最初にＦＥＴの所にドリルで穴をほり、ＭＧＦ１３０２を逆さまにしてつけた。その上に今度は上を向いた１３０２をつける。二本のＭＧＦ１３０２でパワーを出そうというえげつない「腹合わせ」という技法なのだが、「１０Ｇでもできるけど、どれだけ出るかねぇ、まあ、動くことは動くよ」という槇岡さんのコメントをいただいている。
　次はＢＰＦだ。マキ電機の３セクションのキャビティを使って、�@穴を半田でふさぐ　�Aその後、セミリジットの先を切ってむいた芯線を７ｍｍにする。�Bこのセミリジットをキャビティの端からいれて、周りをはんだ付けでとめる。�Cネジをしめて出来上がり…のはずである。
　
　さて、これでできたはずなのだが、送信してもちっとも出力が出ない。トランスバーターからの出力をスペアナで見ようとしたら、なんだか調子が悪くて見えないし、どうしたもんだろうか・・・　構成はトランスバーター　−−ＢＰＦ　−−−　ＰＡである。こんな時、「ジャンクは身を助く」というのが生きてくる。前にいただいた検波器に２０ｄＢのＡＴＴをつけて、出力につなぎ、電圧を前にマイクロ波フリーマートで買ったデジボルにつないでみた。うむ、これだと一応電圧が出るぞ・・、とネジを調整した。でも、あまりに少ない。０．０１ｖ程度しか出てこない。どうしてだろう・・・

　が、どうも出力が出ないのでいろいろやってみた所、ＢＰＦをパスするとATT(20dB)+検波器+デジボルで0.5V程度出た。この状態でアンプのスタブを調整して、0.6V程度まであげまた。ATTも怪しいし、検波器も怪しいのだが、この組み合わせで1.2G100mWは0.4V程度、430M280mWは0.66V程度。ですから、推定180mW-200mW程度かな、とまずはニコニコ。このスタブはゲート側以外にも二段目腹合わせ1302のドレイン側にちょっとだけつけた。

が、フィルターを入れると0.01Vの表示・・・チューンをとっても0.011V・・・・・うーん、どこが変なんだ！！？？という所で気がついたら夜中になっていたので、仕方なく寝た。

ああ、ＦＥＴ・・・・

１月２３日　うーむ、やはりＢＰＦがおかしいのではないか、という事で、ＡＴＴを総動員して、ＡＴＴ＋検波器＋デジボルにて実験をしてみた。
つまり・・・　１）トランスバーター出力を直接はかった電圧　　２）間にＢＰＦを入れた電圧　　３）１０ｄＢのＡＴＴをＢＰＦのかわりに入れた電圧　を計って比較するのだ。すると・・・　１）は０．０９８Ｖ　　２）は０．０１０Ｖ　３）は０．０１２Ｖ　　という具合で、「ダイオードの表示はリニアではない」という結果。が、わかったことは・・・
「どうやらこのＢＰＦは推定挿入損失10dB＋＠程度らしい」というとんでもない結論。どうも作り方がいけなかったのではないだろうか。一応、同調はとれるみたいなのだが・・・。
　さらに、ＰＡもどうも自己発振気味で入力を入れた時に発振していたみたいな感じだ。いい気になっていたらどうやら1302がどこか一本お亡くなりになったようでさっぱり出なくなってしまった。ゲート電圧でもってドレイン電流は変化するのだが、それでもどれかが死んでいる感じ。二本パラのうち一本がなくなったかな
こうなると見つけるのが大変で二本とも交換するしかなくなるのがこの方法の辛いところ。ということでとりあえず・・・合掌。

1月２４日　やはりどうもＢＰＦがおかしい。そこで、ＢＰＦを作り変えてみることにした。ＨＪ誌をさぐると、昔はマキ電機で１０Ｇ用キャビティというのを売っていたらしい。ＪＡ１ＤＷＯ　鈴木さんの記事に出ているＢＰＦは５．６Ｇまでと同じく共振棒を使ったタイプだ。
　そこで、「じゃあ、このキャビティで共振棒をいれたらどうなるんだ」とやってみることにした。ただ、５ｍｍの共振棒はないので、手元にあった直径4mmの真鍮パイプを6mmほどに切り、キャビティに入れてみた。さーてどうだ・・・
　が、全然出力は増えない。あまり共振する感じではない。うーむ、キャビティが大き過ぎるのではないかなぁ・・・？？？？

　さて、いろいろ給電をかえても駄目なので、とりあえず、もとにもどしてみた。が、なんだか電圧が出ない？？！！
念のためにトランスバーターの出力を見ると・・・出てないぞ。

　ぎゃー！！トランスバーターのＦＥＴが飛んだんだぁ！！ひゃーっ！！

仕方がない、ＦＥＴをはずすことにしよう。あっ、いかん、パターンの一部が剥離した・・。RFC部分だけど、なんとかなるんかなぁ・・・。１３０２を買わないと続きはできないけど・・・という事で今日はここまでとなった。
　明日も、明後日も、池田電子の空いている時間に戻れないから、こりゃあ、土曜日だなぁ。

発振な日々・・・

1月２７日　念願の土曜日である。が、今日はどうしたことか大雪となった。とてもじゃないけど、買いに行く元気が出ない。残念、明日にしよう・・・。

１月２８日　朝から雪かきで四苦八苦して、昼前にようやく完了したので、池田電子に歩いていった。いやはや道がびちゃびちゃでキモチワルーイ！！
・・・ともあれ、ＭＧＦ１３０２を５本買ってきた。

　さて、トランスバーターの出力を、今回は５Ｇ用ＤＢＭとドレークコンバーターＰＬＬに２逓倍基板をつけた４４５６Ｍを入れて、スペアナでハーモニクスで見ることにした。でも、かどうもレベルがショボい。考えたら、ＤＢＭの方が損失は大きいんだろうなぁ。・・・という事で出力にＭＭＩＣのアンプを入れて１８ｄＢほど大きくしてみた。（やっぱりシングルダイオードの方がこういう用途には向いていた気がする。）
　さて、まずはトランスバーターの１３０２を交換する。そして出力最大にバイアスを調整してみる。これでいいと思うんだがなぁ・・。
　次はＢＰＦだが、これは３段キャビティを使っていたのを２段分につめてみた。これで出力を見て、チューンをとる。まあまあではないかな・・・。
　最後にＰＡだが、二段目の１３０２のどちらかが飛んだ模様だ。二つあるうちの一つが飛ぶと、０バイアスにしないと動かなくなる感じだ。やむなくこれを取り去る。で、また二つつけるのもはばかられるので、１３０２を一本化だけつけてみた。で、テストすると･…出力はぐーんと増えた。でも、すぐに発振する。周波数カウンタのケーブルが横にあるのだが、これで５−６Ｇが出てくる。スペアナで見ていても、賑やかな発振だ。そうこうしているうちにまたまた１３０２が一本おなくなりになった。
　
　うーむ、どうしてだろうか？？？　とりあえずＰＡをつけないでケース内の結線をした。これでも数ｍＷで交信できるはずだからねぇ・・。でも、やっぱり気になるのでＰＡを外付けで実験する。今度は、｢二枚重ねにするために裏返していた１３０２」を表に向けてつけてみた。すると、バイアスを深くすると発振がとまる。これだと使えるのだが、やっぱり出力最大だとピースカと発振する。５７６２Ｍなんて、微妙な周波数だ。これってなんだろう？？
　ゲートのバイアス回路にチップを足したりしてみたが、関係ない。うーむ・・・。でも、とりあえず発振しない程度にしてから、ケースに入れた。ホーンをつけてカウンターのリードを前にすると数センチまでは１０２４０Ｍが表示される。だけどなぁ、もう一歩なんだけどなぁ。

　安定しているので定評のあるこのマキ電機の基板なんだけど、腕がワリーとこういう事もあるんだよねぇ・・・

１月３０日　今晩もゴソゴソとやってみた。手持ちの１３０２はこれでまたまた最後である。でも、やっぱり発振してしまう。ゲートラインに３９ＰＦ程のパスコンを入れてみたら、発振周波数が４Ｇ台に下がったので、このあたりがループになっているのは間違いない。あれこれやったが｢万策尽きた」という感じ。さーて、どうしたものだ？？？

　で、困った時は資料を見よう・・・という事で、本棚にあるＭＨ誌を眺めてみた。槇岡さんが書かれた「ａｂｏｖｅ１２００Ｍ」に何か書いてないかなぁ？？というわけである。全部は持っていないので、持っている中に何もなければお手上げだ。でも、このあたりの記録をまとめておかないともったいない気がするなぁ。私的な｢合本」を作ることにしようかなぁ。
　１９９０年　ん、まだ５．６Ｇのトランスバーター基板の話だよ。えーと・・・あっ、１３０２を２パラＸ並列の４本で３５０ｍＷ出すなんて基板もあったんだ。うーむ、こりゃすごい。でも、５．６Ｇで４本で３５０ｍＷでは１０Ｇではどうも？？かな。
　あ、あったあった。１９９４年、１０ＧのＢＰＦと基板を使ったＰＡの記事だ。うーむ、やっと私の製作も９０年代半ばに到達できたのか。スタブの位置も書いてある。うーむ・・・これを見ながらもう一枚作ってみるかなぁ。今の基板はＭＭＩＣでものせて他の用途で遊べばいいやぁ・・。今度は御願いして１６０１にしてみようかなぁ。・・・明日、午後にゲットしに行けたら、やってみよう。やれやれ・・・。

謎のＦＥＴ・・？？

１月３１日　夕方に川崎･マキ電機を訪ねて、もう一枚の基板とケース、それにＭＧＦ１６０１などを入手してきた。えーい、なんとしても動かすぞー！！

２月３日　さーて、組み立てよう・・という事で、夕方から明日が仕事だっちゅうのに夜中までゴソゴソ・・。で、マイナス電源を確認してからＦＥＴを取りつける。１３０２一本、さて虎の子の１６０１かな・・。えーと・・取り出して・・・っと。

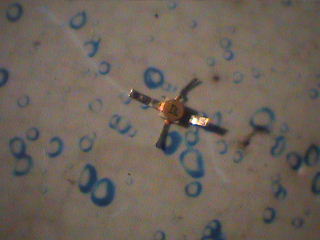

　あれ！？？この石とそっくりな石がうちにあるぞ？？ハムフェアで５００円でゲットした０９０４Ａの基板についていたんだ。「５７１もついているよ。（２ＳＫ５７１）」といわれたんで、一応外しておいたけど、｢表面が金の５７１なんて変だなぁ」と思っていた奴と似ている。
　で、並べて比較する。・・と、パッケージは同じ大きさで、表面が金なのも同じだ。違うのは、１６０１が表面に「Ｅ」があるのに対して「Ｄ」がついてることだ。うーむ、これは型番違いかな。でも、パワーが出せそうじゃん・・という事で、とりあえず、取りつけてみた。ちなみに「Ａｋ」とあったら１３０２で、これはもう見飽きるほど見てきた。（飛ばしてきたというのが正確かな・・・　(^_^;;)　）
　なんだろなんだろ、１６０１／１８０１なんかだったらとっても嬉しいんだけどねぇ･･　違っても大きさがでかければ、電流は流せるはずだよねぇ。じゃあ、つけてみよう・・。

　で、外付けでつけて電源ＯＮ！！ん、出力は出るぞ。チップ抵抗と１ＳＳ９９の組み合わせ検出器で０．３Ｖ程度だ。スタブをゴネゴネして０．５−０．６Ｖ。この状態で１２８０Ｍの入力を１Ｗにすると０．７Ｖまであがる。まったくレベルはあてにはならないが、出てはいる。
　ふっふっふっ！！動くぞー・・とていう事でいい気になっていたら、いきなり１３０２が飛んだ。ゲゲッ！！手持ちが無いぞ。仕方なく、もう一本、この謎のＦＥＴをつけてみた。今度は０．４−０．６ｖ程度かな。ちっょとゲインが低いんだ。
　よーし、じゃあ、ケースに実装するか！！と入れたらいきなり大発振！！出力１２Ｖだって？？どうやら、発振の原因は基板ではなく、ＢＰＦあたりの配線の引きまわしにあったんだ。これじゃあ何をやっても駄目なはずだね。しょうがないので、もう一度、アンプをはずす。これだと０．１Ｖ程度なのだが頭を冷やしてから、もう一度、組みこみ方を再検討することにしよう。

2月４日　今日も仕事。でも帰ったのが早かったので、帰ってからがんばる。
　ＹＡＭＡ−ＭＬにて、「この石は」と伺ってみた所、「それはやっぱり1601oR1801だよ」と大御所のJA9TYKさんより直接にメールをいただいた。古い携帯のジャンクとして一時出回ったものだったようで、大・大・掘り出し物だった。ＭＧＦ1601-ＭＧＦ0904の二本付で五百円とは・・！！
　帰ってからＰＡの細工をいじってみたが、どうも私がやると1302-1601では発振する。1601-1601だとパスコンをパターンのパスコンに１．５ｐほど足してやると止まる。「どうせつけてしまったのだから、これでいいじゃん」という事にして、スタブを調整。でもよくわかんないが、まあ出ないわけでもないという程度になった。しかし、ケースに実装するとまたまた発振。そこで、ＢＰＦあたりの配線をやりなおし、BPFも作り直した。今度は３ｄＢのＡＴＴと比較してもロスは少ないので、2dB以下のロスに収まった模様。で、一応、発振も収まったようだ。このあたりの線が長くて入力・出力が交差していたのが原因かなぁ？？？

＃でも、多分、５０Ωラインがどこかで狂っていて、ＳＷＲ高いのが原因では、とご指摘をいただきました。多分、ＢＰＦかなぁ。

　でも出力はさっぱりわからないが（前のがどうも高すぎるので発振していた臭い・・）アンテナもつけようと思って、前にいただいてきたホーンの実験済みの奴にＳＭＡをつけたのを取り出した。でも反射を見るなんて機材はまったくないので、取り出したのが、前に某ハムショップの「ＪＵＮＫあげます」でもらったネズミトリのレーダー探知機のＪＵＮＫから外した検波器部分。ミニホーンに１Ｎ２３かなというダイオードが垂直偏波２本・水平偏波２本、それぞれについていて、倍電圧検波をしてる。これにテスターの電圧計をつないで数センチ離しておき、送信すると結構ふれる。それでホーンの穴にあちこちからネジを入れて調整してみた。ちょうど放射器と反対側のネジ穴に割とビスを入れ込んだ状態で検出電圧がグーッとあがった。これでいいのかなぁ？？
　さて、これでカウンターのケーブルを接近させると、数センチではカウントする。また、１．２Ｇの出力を１Ｗにすると２０ｃｍ程まではカウントする。なんとか動いてはいるみたいだ。
　で、面白いことをやってみた。このアンテナと検出器の間に、百円ショップで買ってきた｢ルーペ」を置いてみた。すると・・・位置によってグーッと電圧があがる。約３倍にもはねあがった。これぞ本当の誘電体によるレンズ効果じゃ！！　と遊んでしまった。この調子で｢望遠鏡アンテナ」なんて作れるんじゃないかな？？

＃こんな事、夜中にやっているから、朝がつらいんだな。(^_^;)

さあ、一応できたぞ！！

２月５日　今日は出勤した代休。でも、部屋の片づけで一日が終わってしまった。掃除と本の整理、資料の整理などをしていたら、あらあらこんな時間に・・。

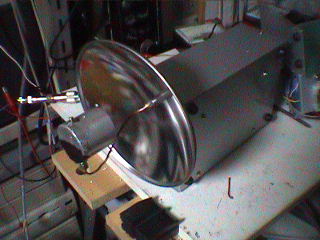

　でも、このままではつまらないので、ゴム足を買ってきてケースにつけた。三脚用の取りつけ台部分と取っ手は後回しとする。さて、今日の日のタメに前に鍋蓋を買っておいたのだ。これを取り出して焦点を探る。
　Ｆ／Ｄで出すのが正統派なのだろうが、私の方法は・・・　ズバリ　ヘッデンを照らして近づけ、全面がパカッと明るくなる場所をさぐるのだ。だいたい７ｃｍくらいかな。で、ここにホーンの少し中側がくるようなセミリジット同軸をゴソゴソ探したら、幸いにも割と硬めのが見つかった。これをミニホーンにつけてみる｡この状態で鍋蓋で電波を出して、周波数カウンタｰからの同軸（なんと５Ｄ２Ｗなんだな）の先を動かすと、30cmまでは検出できる。５Ｇが５０ｃｍだから、まあ、こんなものだろう。
　バンザーイ　デキタゾー！！

　うーむ、でもＱＳＯするには相手がいないぞ。さーて、金曜日の夜にどこかに行ってロールコールに出てみるしかないかなぁ？？

　早くＱＳＯしてみたいよぅ！！

＃その後、雲取山山頂から、7K3WNX　阿部さんと　１ｓｔ　ＱＳＯさせていただきました。わーい。電波が出ていてよかったなぁ！！

また、出力は１５０ｍＷ、その後の調整で２００ｍＷとなりました。
