Remodeled DRAGON Body
page 4

　胸厚を詰めるだけでなく、肩の取り付けにボールジョイントを使用して可動範囲を広げる改造を試してみました。


　胸の前後厚を詰めるところまでは全く同じです。前後を組み合わせた状態で、削り取る部分のアタリをとっておきます。

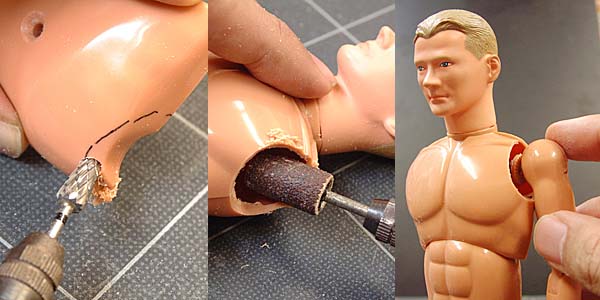

［左］このくらい大きく削るとなると、モーターツールでもちょっと大変です。写真のような強力な刃先を使えば比較的早く済みますが、こういう場合は糸ノコを使うのがいいのではと思います。
［中央］大まかに削ったら、前後を組み合わせた状態で開口部の形を整えます。
［右］腕とのクリアランスを確かめながら、開口部の大きさと形を決めます。

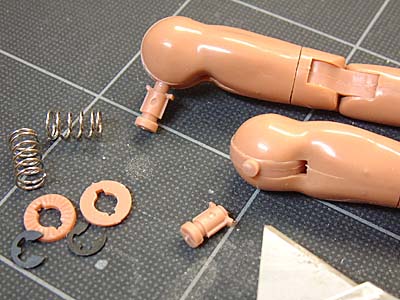

　腕側の加工です。スプリングを取り外し、軸をカットします。


　カットしたシャフトに、ボールジョイントを取り付ける為の穴を開けます。直径3ミリ強のシャフトに3ミリの穴を開けなければいけない訳で、少々シビアな作業です。ズレないように慎重に作業します。

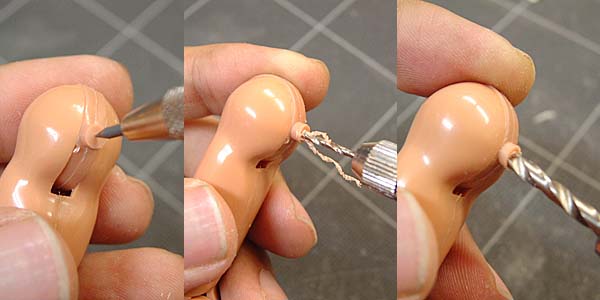

［左］まずセンターポンチで中央にしっかり印をつけておきます。
［中央］1.5ミリ程度の下穴を開けます。
［右］最後に3ミリに拡げます。

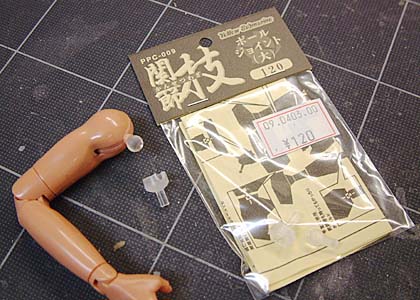

　ボールジョイントはイエローサブマリンの『関節技』が一番いいようです。腕のシャフトに開けた穴にボールを取り付けます。

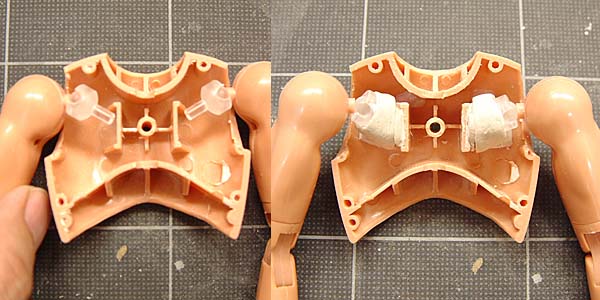

［左］ジョイントの位置を検討します。この部分は上に上げることはありますが、水平から下に下げることはないので、ジョイントは上向きに取り付けました。
［右］ジョイントをエポキシパテで固定しました。パテが内部パーツと干渉しないように注意します。
