ＰＣ起動タイマー
　自作パソコン用タイマユニットです。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 応用例

１．　特徴　
（１）　パソコンの電源スイッチと並列に接続した
　　リレーを電源出力を確認するまで「ＯＮ」にし、
　　パソコン（以下ＰＣと表記）を起動します。
　　（「ＯＮ」時間は最大約３秒。）

（２）　起動時刻は１０件まで登録できます。

（３）　設置は拡張スロットに搭載します。
　　ＰＣＩ／ＩＳＡコネクタは使いません。

（４）　ＲＳ２３２ＣポートによりＰＣから
　　現在の時刻および、起動時刻の設定をします。
　　ＰＣ用プログラムは
　　Windows98／Me／2000／Xpに対応しています。

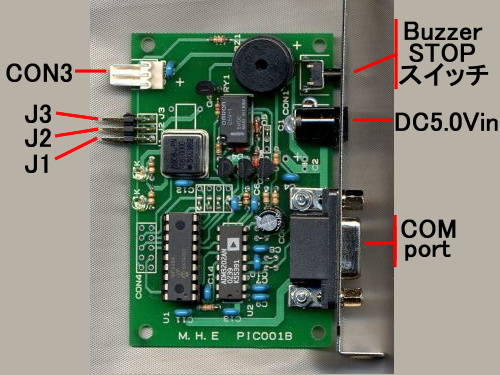

　　　図１．　外観図　部品実装面






　　　図２．　外観図　ベゼル面

２．取り付け条件
（１）空きスロットが1つ必要です。
　　　基板の固定に使用します。ＰＣＩ／ＩＳＡバスは使用しません。

（２）ハーフハイトスロットには対応していません。

（３）電源スイッチはモーメンタリスイッチ（押してON、 離してOFFの接点）でなければ使えません。
　　　通常のATX電源はモーメンタリスイッチ（押してON、 離してOFFの接点）です。
　　　独自仕様のＰＣでは使用できません。メーカー製ＰＣの場合予め確認が必要です。

（４）タイマーの誤動作による事故防止のため、「コントロールパネル」の「電源オプション」の
　　　「詳細設定」の「電源ボタン」で「コンピュータの電源ボタンを押したとき」の動作を
　　　「入力を求める」「スリープ」「シャットダウン」のいずれかにする事を推奨します。
　　　「電源ボタン」押下で直ぐに電源が切れてしまうシステムでは、タイマーの誤動作により
　　　ＰＣが破損することがあります。

（５）タイマーの誤動作によりＰＣが起動しなかった場合、損害が発生するようなシステムでは使用しないでください。
　　　いかなる損害も補償いたしかねます。

（６）マザーボードの電源スイッチ接続コネクタ
　　　形　　　式　：ピンヘッダ　オープンタイプ
　　　極　　　数　：２
　　　ピンのピッチ：２．５４ｍｍ
　　　ピンの形状　：０．６４ｍｍ角、長さ６ｍｍ

（７）電源出力（ＩＤＥ用１２Ｖ）が出力され始めてから約０．２秒でリレー接点出力は開放されます。
　　　この間に起動しないＰＣでは使用できません。

独自仕様のＰＣでは使用できません。
メーカー製ＰＣの場合、予め確認が必要です。
メーカー製ＰＣでは、電源スイッチ接続コネクタが独自仕様の物が多々あります、よく確認してください。


３．構成部品
（１）ＰＣタイマー基板
　　　本体＋ベゼル

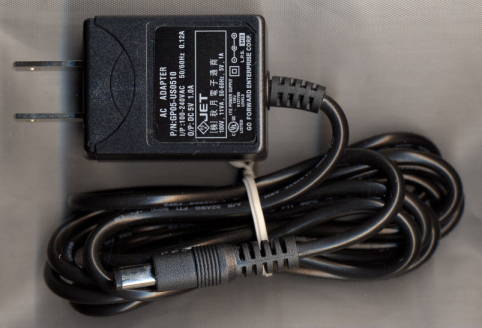

（２）安定化電源ＡＣＤＣアダプタ
　　　入力：１００−２４０ＶＡＣ　５０／６０Ｈｚ　０．１２Ａ
　　　出力：５Ｖ 、１Ａ

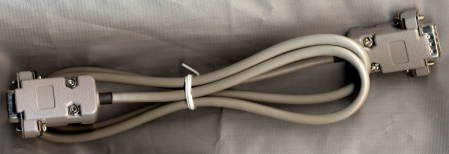

（３）通信ケーブル
　　　通信：ＲＳシリアル通信
　　　コネクタ：Dsub9ピン（ＰＣ側メス−タイマー側オス）
　　　結線：ストレート結線
　　　長さ：約６０ｃｍ（2005/04/19　変更）

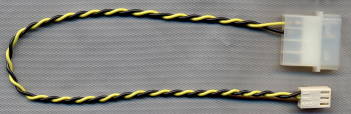

（４）ＰＣ電源モニタケーブル
　　　タイマー基板（ＣＯＮ３）−ＩＤＥ・ＨＤＤ電源コネクタ間
　　　結線ケーブル　　　長さ：約３０ｃｍ

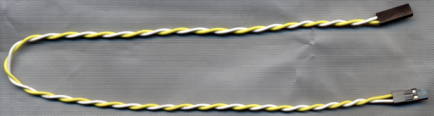

（５）電源信号ケーブル
　　　タイマー基板（Ｊ１）−ＰＣマザーボード電源スイッチ接続ピン間
　　　結線ケーブル　　　長さ：約３０ｃｍ

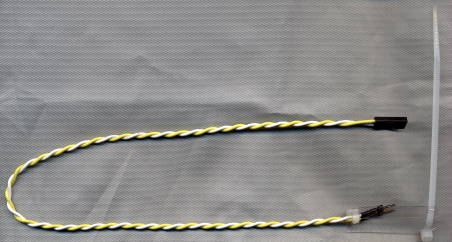

（６）電源スイッチ延長ケーブル
　　　タイマー基板（Ｊ１）−ＰＣ電源スイッチ間　結線ケーブル
　　　電源スイッチのケーブルが短い場合に使用します。
　　　長さ：約２０ｃｍ

　この他に制御プログラムと、それを実行するＰＣが必要となります。

４．電気仕様
電　源　　：＋５．０Ｖ±５％（安定化されていること。）
時刻誤差：２４時間で±５秒以内（２０℃〜２５℃）
出　力　　：接点出力（接点電圧ＤＣ２４Ｖ、接点電流の最大値０．５Ａ）
　　　　　　出力抑止信号から０．１秒以上出力を維持
　　　　　　出力抑止信号がない場合、３秒以上出力を維持（この後、警報ブザーを鳴動する）
再起動時間：１分以内（出力抑止の解除時間）
出力抑止　：ＤＣ１０Ｖ〜ＤＣ１４Ｖ　２ｍＡ以内
通　信　　　：ＲＳシリアル通信
ボーレート：９６００ｂｐｓ
データ長　：８ｂｉｔ
スタートビット：１ｂｉｔ
ストップビット：１ｂｉｔ
通信制御　：ＲＴＳ／ＣＴＳ

５．回路図
（１）基板回路図（改良により変更する場合があります。）
（２）ＰＣタイマ−外部回路　結線図

６．ソフト仕様
　時刻表記　：２４時間制　時：分：秒
インターバル：毎日、曜日指定による毎週
設定最小単位：秒
時刻登録数　：１０件
通信コード　　：ＡＳＣＩＩコード
デリミタコード：0D（ｈ）
月、日の指定はできません。

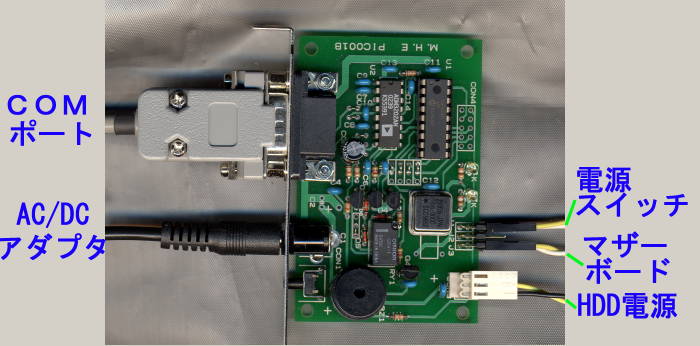

７．配線手順


（　１）電源スイッチをマザーボードから外します。
（　２）電源スイッチのケーブルが短い場合、 電源スイッチ延長ケーブルで延長します。（極性はありません。）

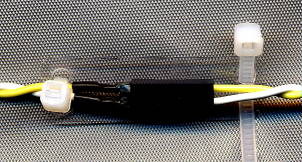

　　　1　電源スイッチのケーブルコネクタに電源スイッチ延長ケーブルのピンを差込ます。
　　　2　電源スイッチのケーブルコネクタと電源スイッチ延長ケーブルを束線バンドで固定します。
（　３） 電源信号ケーブル をマザーボードの電源スイッチを外したピンに接続します。（極性はありません。）
（　４） ＰＣ電源モニタケーブル をハードディスク用電源コネクタに接続します。
（　５）電源スイッチの（延長）ケーブルを ＰＣタイマー基板のＪ１に接続します。
（　６）電源信号ケーブルを ＰＣタイマー基板のＪ３に接続します。
（　７）電源信号ケーブルを ＰＣタイマー基板のＣＯＮ３に接続します。
シルクが隠れています。Ｊ１、Ｊ２、Ｊ３の隣の白い３ピンコネクタがＣＯＮ３です。
（　８）ＰＣターマーをスロットにネジ止めします。
（　９）通信ケーブルを ＰＣターマー基板のＣＯＭ　ｐｏｒｔに接続します。
（１０）通信ケーブルをＰＣのＣＯＭコネクタに接続します。
（１１）安定化電源ＡＣＤＣアダプタを ＰＣタイマ基板のＤＣ５．０Ｖｉｎに接続します。

８．取り付け時の注意
（１）基板はベゼルのネジ１本だけでＰＣに取り付けます。
　　コネクタを接続するとき、無理に押し込むと１本のネジに力が集中し、
　　ベゼルやＰＣの金具を破損する恐れがあるので注意してください。

（２）コネクタが上手く接続できない場合は、ＰＣのケースや、他の拡張ボードと干渉していないか確認してください。
　　ＰＣの筐体によってはＲＳコネクタの位置が合わないことがあります。
　　この場合はネジを弛めてボードの位置をずらして下さい。

（３）タイマ取り付け後、ＰＣのケースや、他の拡張ボードにぶつかっていない事を確認してから電源を入れてください。

（４）１２Ｖ電源の容量が不足しているシステムでは動作が不安定になり危険です、使用しないで下さい。

（５）タイマはＰＣと独立した電源で動作します、ＰＣの電源が入っていてもＡＣアダプタが接続されていなければ
　　動作いたしません。

（６）タイマの電源が切れると、登録された時刻はクリアされます。

（７）タイマはＡＴＸ仕様のマザーボードにのみ対応しています。それ以外（ＡＴ等）では破損、出火の可能性もあり、
　　使用できません。

９．タイマー制御プログラムのセットアップ
　セットアップは管理者権限で行ってください。
　ＰＣの設定
　（１）タイマーの誤動作による事故防止のため、「コントロールパネル」の「電源オプション」の
　　　　「詳細設定」の「電源ボタン」で
　　　　「コンピュータの電源ボタンを押したとき」を「入力を求める」「スリープ」「シャットダウン」
　　　　のいずれかにしてください。

　 Ａ．インストーラ版
　（１）setup.exeを実行してください。
　　　　セットアップ中、下記表示がされた時、は を押してセットアップを継続してください。


　 Ｂ．手動セットアップ版
　（１）予めＶＢ６のランタイムをセットアップしてください。
　　　　ランタイムパッケージは別途ご用意ください。
　（２）適当なホルダ（PC_Timer等）を作りTimer.exeをコピーしてください。

手動セットアップ版ダウンロード
アンインストール
　　インストーラ版
　（１）コントロールパネルの「プログラムの追加と削除」もしくは「アプリケーションの追加と削除」
　　　を実行してください。
　（２）ＰＣ　Ｔｉｍｅｒを削除します。

　　手動セットアップ版
　（１）Timer.exeを削除してください。ホルダごと削除して問題ありません。


１０．プログラムの終了
　（１）メイン画面説明図の�Eの×をクリックして終了します。

１１．基本設定
　ＣＯＭポート番号、通信異常判定時間、通信再試行回数の設定。
　（１）Timer.exeを実行します。
　（２）メイン画面説明図の�FＭＡＩＮをダブルクリックしてシステム画面に切り替えます。

　（３）ＣＯＭポート番号： システム画面説明図の�@ＣＯＭ　ＰｏｒｔにＣＯＭポート番号を入力します。
　（４）通信異常判定時間： システム画面説明図の�AＴｉｍｅｏｕｔに通信異常判定時間を秒単位で入力します。
　（５）通信再試行回数： システム画面説明図の�BＲｅｔｒｙに通信再試行回数を入力します。
　（６）ＢａｃｋＵｐＦｉｌｅの�Cはタイマーに登録した内容をバックアップするファイルをフルパスで指定します。
　　　　無効なファイル名は異常動作の原因となります。
　（７）変更を登録する場合は、�Dの決定ボタンを、登録しない場合は�Eの中止をクリックします。
　　　　画面右上のＳｙｓｔｅｍをダブルクリックしても�Eの中止と同じ動作となります。

　（８）�FのＢａｃｋ　Ｕｐ　読込ボタンによりバックアップファイルの内容をタイマーに送信します。
　　　　バックアップファイルには予約０から９の登録内容が保存されています。
　　　　バックアップファイルはメイン画面の�G設定送信ボタンにより更新されます。
　　　　タイマーの電源再投入等、バックアップファイルによる復元をする場合は、
　　　　設定送信ボタンを押す前にＢａｃｋ　Ｕｐ　読込ボタンにより復元をしてください。



　　　　　　　　システム画面説明図




　　　　　　　　メイン画面説明図

１２．時刻設定
　　時刻の設定はメイン画面で行います。
現在時刻の設定
　　現在時刻の設定に�HのＴｉｍｅｒ　Ｅｎａｂｌｅは無関係です。
　　ＰＣの時刻が合っている場合。
　　（１）タイマー設定一覧の�Iの位置をクリックすると、
　　　　　�@に「現在」�Aに「今日の曜日」�B�C�Dに時刻が表示されます。
　　（２）�Gの設定送信ボタンを押してタイマーに時刻を送信します。
　　　　　�Iをクリックした後、�Gを押すまでの時間がタイマーの遅れとなります。

　注意
　　1 　タイマー制御プログラム起動直後は�Iの欄が空白の場合があります。
　　　�Iをクリックすることで表示されます。

　　2 　�Jの欄が空白の場合、通信異常の可能性があります。
　　　　　基本設定によるＣＯＭ　Ｐｏｒｔ番号に誤りが無いか、
　　　　　通信ケーブルが接続されているか、
　　　　　タイマーの電源が入っているか、
　　　以上３点を確認してください。

　　手動で設定する場合。
　　（１）�@の▼を押して「現在」を選びます。
　　（２）�Aの▼を押して「�Gを押す曜日」を選びます。
　　（３）�Bの▼を押して「�Gを押す時」を選びます。
　　（４）�Cの▼を押して「�Gを押す分」を選びます。
　　（５）�Dの▼を押して「�Gを押す秒」を選びます。
　　（６）�Gの設定送信ボタンを押してタイマーに時刻を送信します。

　現在時刻の表示は自動更新しません。タイマー設定一覧の�Iをクリックすると、
　タイマー設定一覧の�Iにタイマーの時刻、�Aから�DにＰＣの時刻が表示されます。

予約時刻の設定
　　（１）タイマー設定一覧の�Jから予約番号をクリックします。
　　　　　�@の▼を押して「予約番号」を選んでも同じです。
　　（２）�Aの▼を押して「曜日」もしくは「毎日」を選びます。
　　（３）�Bの▼を押して「時」を選びます。
　　（４）�Cの▼を押して「分」を選びます。
　　（５）�Dの▼を押して「秒」を選びます。
　　（６）�HのＴｉｍｅｒ　Ｅｎａｂｌｅにチェックマークを入れて予約を有効にします。
　　（７）�Gの設定送信ボタンを押してタイマーに時刻を送信します。

予約時刻の解除
　　（１）タイマー設定一覧の�Jから予約番号をクリックします。
　　　　　�@の▼を押して「予約番号」を選んでも同じです。
　　（２）�HのＴｉｍｅｒ　Ｅｎａｂｌｅのチェックマークを外し、予約を無効にします。
　　（３）�Gの設定送信ボタンを押してタイマーに時刻を送信します。

　　注意：タイマー制御プログラムによりＰＣの現在時刻を頻繁に参照するとＰＣの時計がずれる
　　　　　機種があるようです。


１３．動作確認
　（１）ＡＣアダプタを接続したとき、タイマーのＬＥＤが１個点灯していることを確認します。
　　　　　ＬＥＤが点灯しない場合、ＡＣアダプタがコンセントに刺さっていることを確認します。

　（２）ＰＣの電源スイッチでＰＣが起動することを確認します。

　（３）ＰＣが起動しているとき、タイマーのＬＥＤが２個点灯していることを確認します。
　　　　　ＬＥＤが点灯しない場合：電源モニタケーブルの、ピンがしっかり刺さっていることを確認してください。

　（４）適当な起動時刻を設定し、ＰＣをシャットダウンします。

　（５）起動時刻にＰＣが起動することを確認します。

　（６）ＰＣ起動時にブザーが鳴動しないことを確認します。

　（７）タイマーの時刻を合わせ、２４時間程度置いてから時刻を確認しする。
　　　　　　　誤差が±５秒以内ならば正常
　　 注意：タイマー制御プログラムによりＰＣの現在時刻を頻繁に参照するとＰＣの時計がずれる
　　　　　 機種があるようです。ＰＣの時刻を合わせてから確認してください。
