まえがき

　平凡な部品を用いて、非凡なアンプを作るのが目標です。「温故知新」の精神で、平凡な回路を新しい視点からとらえ直します。６ＣＡ７(Ｔ)パラｐｐの設計から製作までをかなり詳しく解説する予定です。最大出力は６０Ｗと３結としては大型のアンプです。

1996完成、2000改良

本機の特徴

• ３極管ｐｐの繊細な音と、多極管ｐｐの力強い音を両立させることが目標。
• 強力カソードフォロワー直結ドライブにより、最大出力６０Ｗと大出力のモノラルアンプ。
• 残留雑音0.08ｍＶにて、100ｄＢ以上のダイナミックレンジを確保。
• 調整はＤＣバランスのみ(ＡＣバランス不要)。
• ダンピングファクターは全帯域で 4.7 (ON-OFF法)。
• チョーク入力平滑回路採用、前段の電源と出力段の電源を完全に分離。
• 本機の写真（旧版）

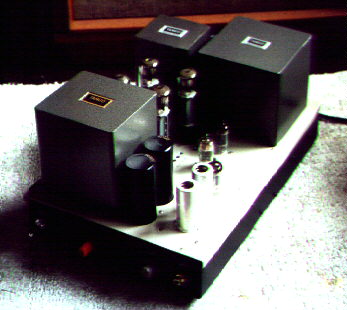

• 本機の外観
• 本機の内部写真
• 解説(blog)はこちら
• 解説(PDF)はこちら

本機の特性

• 雑音0.082mV
• DF 4.6
• 入出力特性
• 周波数特性
• 歪み特性

• 雑音0.121mV
• DF 4.7
• 入出力特性
• 周波数特性
• 歪み特性

目次

1. アンプ製作の動機
• 真のプッシュプルとは何か
• ３極管ｐｐの意義
• ３極出力管(多極管の３結)の比較
• ６ＣＡ７の３結特性を求めて(MJ 1994.1)
2. 出力段の設計
• プッシュプルは本当に低歪みか(MJ 1994.6)
• プッシュプルにおける３次歪みの打ち消し(MJ 1994.11)
• プッシュプルにおける３次歪みの打ち消し(２)
• パワーアンプの入力余裕度と奇数次歪みについて(MJ 1997.2)
3. ドライバ段の設計
• 電圧増幅双３極管の比較
• 差動増幅の新しいバランス方法
4. 電源部の設計
• 地球に優しいアンプ
• 電源のシミュレーション(MJ 1994.3)
• 多倍圧整流回路のすすめ
5. 周波数特性の設計
• プッシュプル用出力トランスの比較
• 出力トランスを１／２のインピーダンスで使用する
• 時定数の配置
6. 製作と評価
• 部品表
• 測定結果
