青色LEDバッチ
今年（2014年）のノーベル物理学賞に青色発光ダイオードを発明した日本人３人が選ばれた。おめでとうございます。そこで勝手なお祝い記念として青色LEDを使ったバッチ（ブローチ？）を作ってみました。イベントなどで目立ちたい人にお勧め。
光を透過する素材のコサージュやレース編みなどで覆うとよいかと思う。中身は前回のUSBバスパワー・インジケータと殆ど同じです。
基板・部品セット頒布中です。終了しました(2014.12.14)。

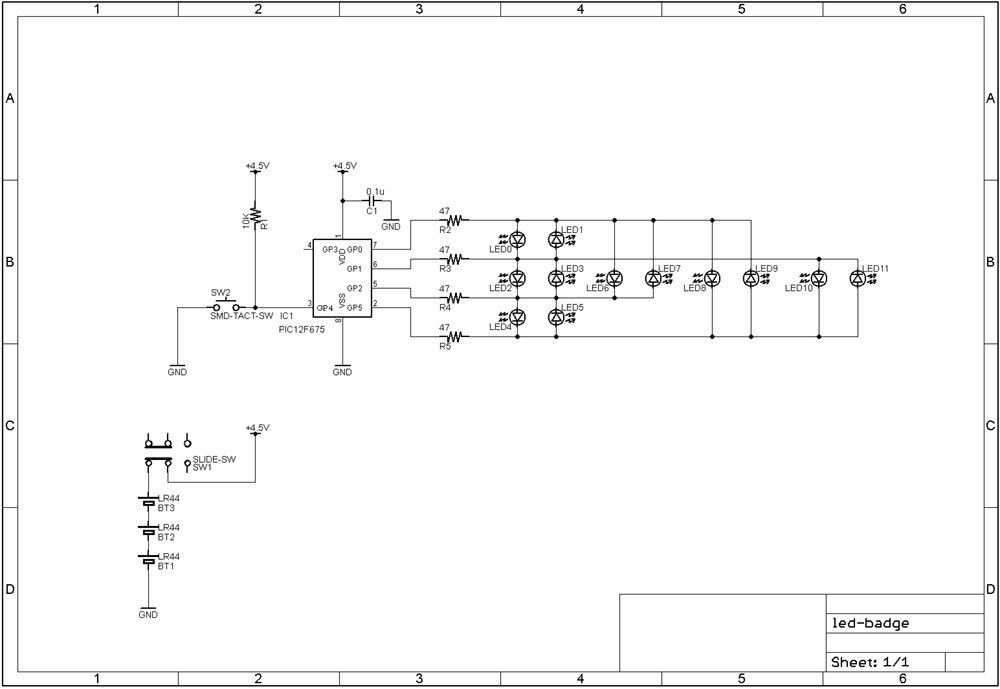

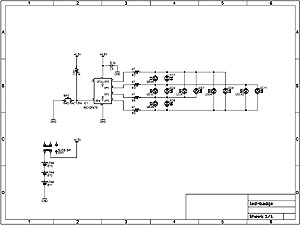

回路図
8ピンでADコンバータが入っているPIC12F675を使います（拡大図）。LED 12個を4ピンで制御して発光させます。
タクトスイッチで光り方のパターンの切り替えを行う。パターン番号はPIC内のEEPROMに記憶し、次回電源ON時には前回と同じパターンで表示。
電源はLR44電池3個の4.5V。
（補足）100均だと2個で100円らしいが、Amazonだと送料込みで10個200円以下で買える。秋月は10個100円だが送料がかかる。

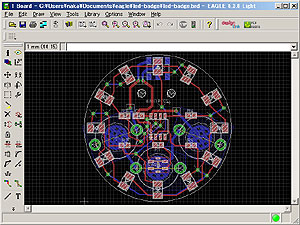

基板設計
初めて矩形ではない基板を作ってみました。直径はφ40mm。
電池ホルダと電源スイッチは裏面に搭載、その他の部品は表面に搭載。

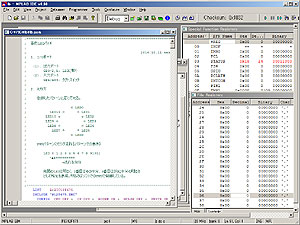

プログラム
【発光パターン】
９通りのパターン ＋ ９通りを順番に発光させるパターンで計１０通り。詳細は動画参照。バイナリカウンタとランダム発光以外は、ソース内にパターンを定義してある。
タクトスイッチを押すと、当該パターン番号のLEDが点灯する。LED番号は時計と同じ0時から右回りになっている。例えば、パターン番号3のときは、3時の位置のLEDが点灯する。パターン番号0はすべてのパターンを順次表示するモード（初期値）。
【明るさ】
消灯を含め４段階の明るさ（フル、1/2、1/4、消灯）をソフト的なPWMで実現している。12灯のLEDをダイナミック表示しているので、フルでもデューティは1/12です。
ソースプログラムです(最初にアップしたものから少し改版しました。PIC12F675不具合対応)。バグがあるかもしれません、無保証です。著作権は留保しますが、改変などご自由にどうぞ。光のパターンはテーブルになっていますので、お好みのパターンに変更が容易です。

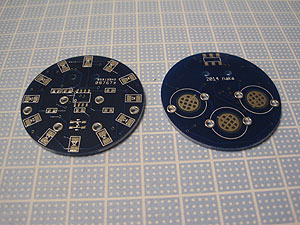

基板
円形基板をきれいにルータ加工してくれています。見栄えを考えて、部品番号のシルク文字は省略しました。

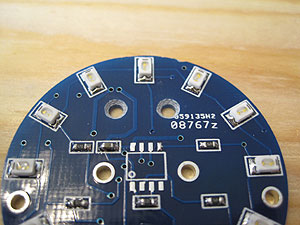

基板加工
装着用の安全ピンを皿ビスで止めるための穴を座ぐる。

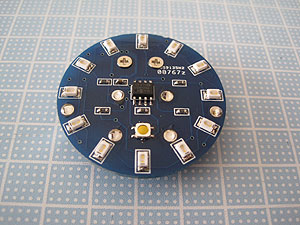

部品実装後、表面
中央のPICの下にある黄色いスイッチが表面実装の小さなタクトスイッチ。指で押すのはちょっと厳しい。少し堅くて細いもので押すのがお勧め。ボールペンの先などは双方が傷みそう。

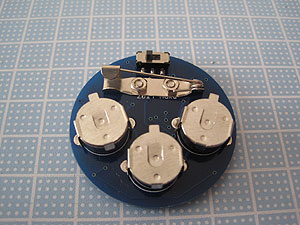

部品実装後、裏面
一番上は、電源スイッチとなる表面実装タイプのスライドスイッチ。その下に安全ピン。ブローチピンというようで手芸用品店で購入。取り付け穴の位置を決めるために、基板設計前にピンを購入。
電池はLR44タイプ。電池ホルダにピッタリ収まる（少しきついくらいなので外れて落ちることはないと思う）。
（注意1）ブローチピンを取り付けると左上の電池の出し入れが困難。無理すればできるが（思わぬ設計ミス）。電池はブローチピンを取り付ける前にセットする。
（注意2）電池ホルダ同士が電気的に接続すると電池がショートします（金属製のテーブルに置いたり、コインと一緒にポケットに入れたりするとショートする）。電池ホルダの外側にセロハンテープなどを貼り、絶縁してください。

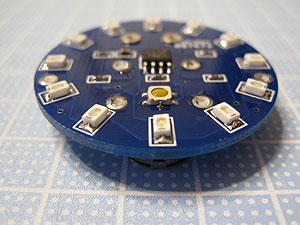

斜めから
表面はPIC,LEDの高さ、基板の厚さは1.6mm、裏側はLR44電池の厚み程度で、全体で9mmちょっと。

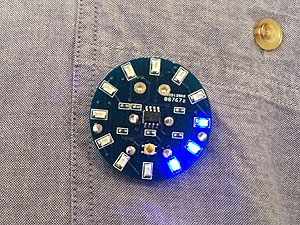

軽いのでバッチやブローチとして装着可能。

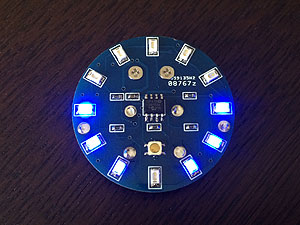

点灯の様子
|
動画 |
基板・部品頒布のお知らせ2014.10.29
ご興味のある方にお分けします。
実はPICに書き込みを行っていたら、プログラマでEEPROMの初期値をうまく書き込めないことが判明。初期値(0ですが)を書いても、5とか6とかになってベリファイでエラーになる。プログラム本体の書き込みは問題なし。いくつかのPICに書いてみたが同じ症状。今までこんなことはなかったので原因が分からない。
書き込みするプログラマ(PIC Kit2)の故障？ PICのロットとプログラマの相性問題？ 気持ちが悪いので新たにPIC Kit3と PICを購入して試してみます。上手くいったら頒布開始します。以下、予定です。
原因はPIC12F675の不具合のようです。PIC12F629/675 Family Silicon Errata and Data Sheet ClarificationにEEPROMの問題が載っていました。そこでEEPROMへの初期値(初期の表示パターン番号)書き込みをやめ、それでも動作するようにプログラム側で対応しました。
と、いうことで頒布開始します(2014.10.29)。終了しました(2014.12.14)。

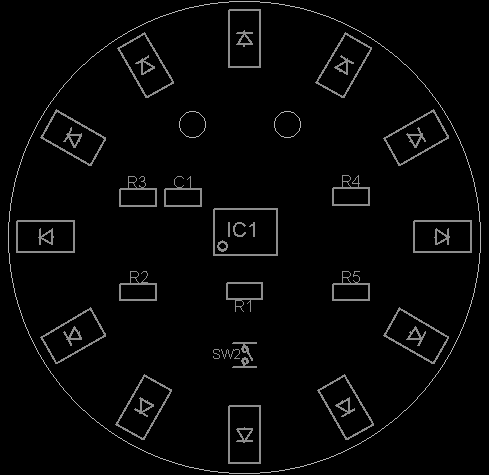

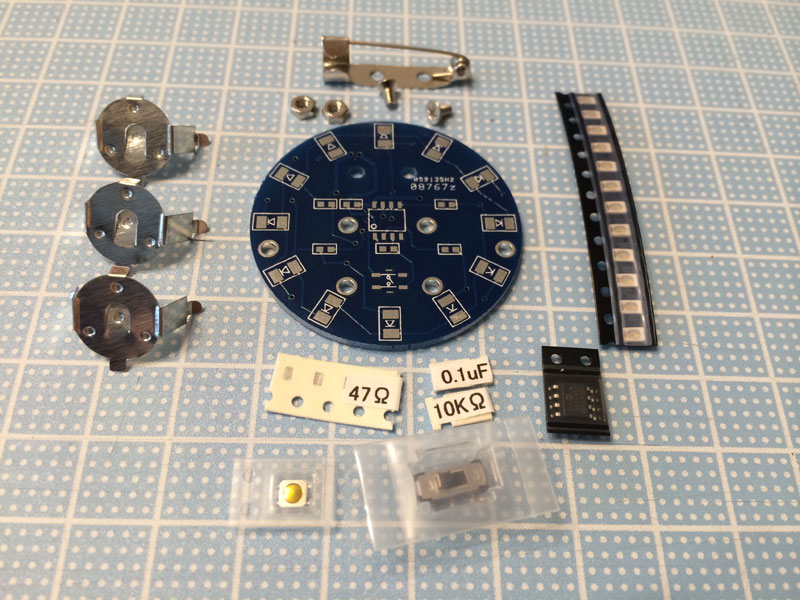

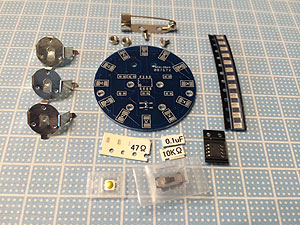

セットに含む部品の拡大写真と部品表です。 基板上に部品番号のシルク印刷がないのでこの図を参照ください。
PICマイコンはプログラム書き込み済みですので、PIC開発環境・プログラマがなくても組み立てられます。
組み立て手順書など紙資料は付きません。上記記事をご参考にお願いします。
