電話用設備 | 電気通信事業の用に供する電気通信回線設備であって、主として音声の伝送交換を目的とする電気通信役務の用に供するもの |
アナログ電話用設備 | 電話用設備であって、端末設備等の接続点においてアナログ信号を入出力とするもの |
アナログ電話端末 | 末設備であって、アナログ電話用設備に接続される点において2線式の接続形式で接続されるもの |
移動式電話用設備 | 電話設備であって、端末設備又は自営電気通信設備との接続において電波を使用するものを言う |
移動電話端末 | 端末設備であって、移動電話用設備に接続されるものをいう |
無線呼出用設備 | 電気通信事業のように供する電気通信回線設備であって、無線によって利用者に対する呼び出しを行うことを目的とする電気通信役務の用に供するものをいう |
無線呼出端末 | 端末設備であって、無線呼出用設備に接続されるものをいう |
総合デジタル通信用設備 | 電気通信事業の用に供する電気通信回線設備であって、主として64キロビット毎秒を単位とするデジタル信号の伝送速度により、符号、音声その他の音響又は影像を統合して伝送交換することを目的とする電気通信役務のように供するものをいう |
総合デジタル通信端末 | 端末設備であって、総合デジタル通信設備に接続されるものをいう |
専用通信回線設備 | 電気通信事業の用に供する電気通信回線設備であって、特定の利用者に当該設備を専用させる電気通信役務の用に供するものをいう |
デジタルデータ伝送用設備 | 電気通信事業の用に供する電気通信回線設備であって、デジタル方式により、専ら符号又は影像の伝送交換を目的とする電気通信役務の用に供するものをいう |
専用通信回線設備等端末 | 端末設備であって、専用通信回線設備又はデジタルデータ伝送用設備に接続されてものをいう |
発信 | 通信を行う相手を呼び出すための動作をいう |
応答 | 電気通信回線からの呼び出しに応ずるための動作をいう |
選択信号 | 主として相手の端末設備を指定するために使用する信号 |
直流回路 | 電気通信回線設備に接続して第1種電気通信事業者の交換設備の開始及び終了の制御を行うための回路 |
絶対レベル | 一の皮相電力の1mWに対する比をデシベルで表したもの。通常は用いられるdbmと同様。 |
通話チャネル | 移動電話用設備と移動電話用設備の間に設定され、主として制御信号の伝送に使用する通信路をいう |
制御チャネル | 移動電話用設備と移動電話用設備の間に設定され、主として制御信号の伝送に使用する通信路をいう |
呼設定用メッセージ | 呼設定用メッセージ又は応答メッセージをいう |
呼切断用メッセージ | 切断メッセージ、解放メッセージ又は解放完了メッセージをいう |
ダイアルパルスの種類 | ダイアルパルス速度 | ダイアルパルスメーク率 | ミニマムポーズ |
10パルス毎秒方式 | 10±1.0パルス毎秒以内 | 30%以上 42%以下 | 600ms以上 |
20パルス毎秒方式 | 20±1.6パルス毎秒以内 | 30%以上 36%以下 | 450ms以上 |
押しボタンダイアル信号 | 周波数 |
1 | 697Hz及び1209Hz |
2 | 697Hz及び1336Hz |
3 | 697Hz及び1477Hz |
4 | 770Hz及び1209Hz |
5 | 770Hz及び1336Hz |
6 | 770Hz及び1477Hz |
7 | 852Hz及び1209Hz |
8 | 852Hz及び1336Hz |
9 | 852Hz及び1477Hz |
0 | 941Hz及び1336Hz |
* | 941Hz及び1209Hz |
# | 941Hz及び1477Hz |
A | 697Hz及び1633Hz |
B | 770Hz及び1633Hz |
C | 852Hz及び1633Hz |
D | 941Hz及び1633Hz |
項目 | 条件 |
信号周波数偏差 | 信号周波数の±1.5% |

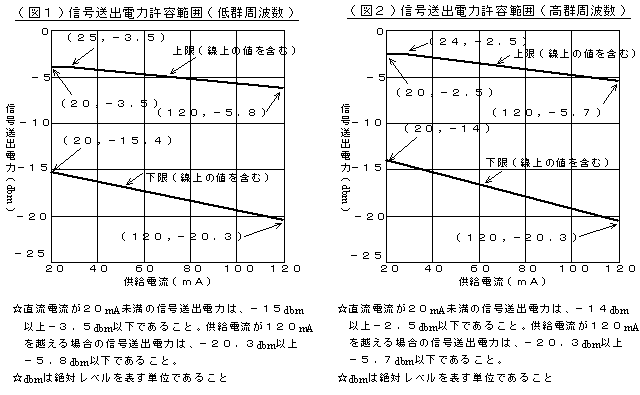

信号送出電力の許容範囲 (低群周波数) |
図1に示す |
信号送出電力の許容範囲 (高群周波数) |
図2に示す |
信号送出電力の許容範囲 (2周波電力差) |
5db以内、かつ低群周波数の電力が高群周波数の電力を超えないこと |
信号送出時間 | 50ms以上 |
ミニマムポーズ | 30ms以上 |
周期 | 120ms以上 |
項目 | アナログ電話端末の送出電力の許容範囲 |
4KHzまでの送出電力 | −8dbm(平均レベル)以下で、かつ、0dbm(最大値)を超えないこと |
不要送出レベル (4KHzから8KHzまで) |
−20dbm以下 |
不要送出レベル (8KHzから12KHzまで) |
−40dbm |
不要送出レベル (12KHz以上の各4KHz帯域) |
−60dbm |
項目 | 許容範囲 |
送出電圧 | 6.9Vp−p以下 |
受信側インピーダンス | 75Ω以上 |
プロトコル識別子 | 呼番号 | メッセージ種別 | 伝達能力 | 理由表示 | |
呼設定 | ○ | ○ | ○ | ○ | − |
応答 | ○ | ○ | ○ | − | − |
切断 | ○ | ○ | ○ | − | ○ |
解放 | ○ | ○ | ○ | − | − |
解放完了 | ○ | ○ | ○ | − | − |
情報要素 | 機 能 |
プロトコル識別子 | ITU-T勧告Q.931呼制御用メッセージまたは他のメッセージかを識別する |
呼番号 | 一つのチャネル上での呼を識別する |
伝達能力 | 情報伝達能力、情報転送速度、転送モードなどの伝達能力を指定する |
理由表示 | 切断時などの理由を表示する |
メッセージ識別 | 呼の設定、応答、解放などの送られているメッセージの種別を識別する |
