| 名称 | 種類 | 外観形状 | 内容 | |||||||||||||||||||||||||||||||||||||||||||||||||||

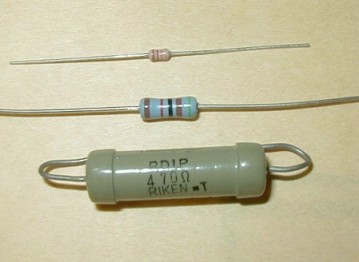

| 固定抵抗 Resistor | 炭素皮膜抵抗 |  |
セラミックスの管や棒の表面に溝を切り、炭素膜をつけたものです。電子回路で、広く使われています。 | |||||||||||||||||||||||||||||||||||||||||||||||||||

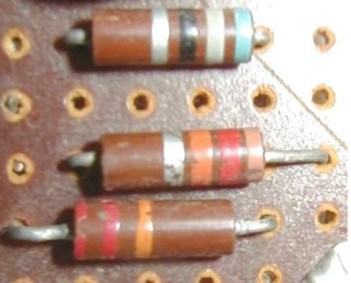

| ソリッド抵抗 |  |
プラスチックモールド管の中に、抵抗体（黒鉛等）を詰めたものです。サージには強いです。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

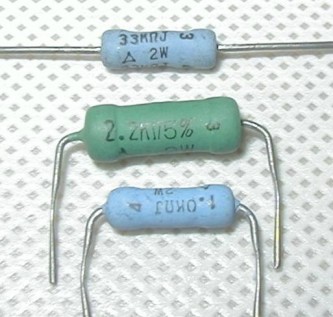

| 金属被膜抵抗 |  |
セラミックス棒に、金属抵抗を蒸着 溝を切ったものです。高精度で安定しています。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

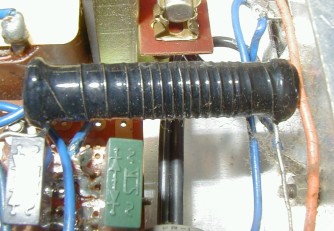

| 巻線抵抗 |  |
ニクロムなど金属抵抗線を巻いたもので、電力が大きいです。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

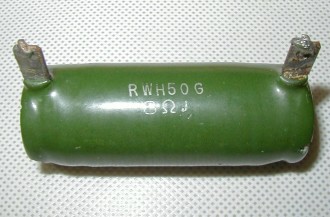

| ホーロー抵抗 |  |
巻線抵抗の上に ホーローを焼き付けたものです。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

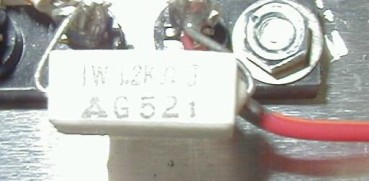

| セメント抵抗 |  |
巻線抵抗をセメントで囲んだもので、大きい電力回路用です。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

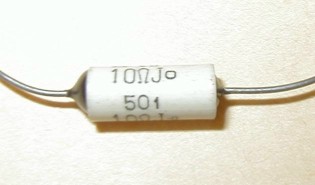

| ヒューズ抵抗 |  |
規定以上の電力印加されたとき、断線する抵抗です。回路保護用 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| カラーコード ：一般的に、抵抗値 誤差 カラーコード表示が多いです。 左より 第一数字、第二数字で 値、 第三数字で 零の数（乗数） 第四数字で 誤差を示します。 また精密級抵抗等は、値が ３桁の場合があります。  上記の例では、左より 黄 紫 赤 金 ですので 47*100=4700Ω （4.7KΩ 誤差 5% ）
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| コンデンサー Capacitor |
ペーパーコンデンサー |  |
少なくなりました。シリコンオイルや、 鉱物油を含浸したオイルコンデンサーも含まれます。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

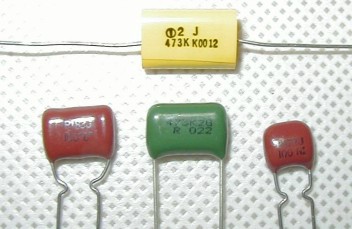

| プラスチック フィルム コンデンサー |
 |
種類が豊富です。 アルミ箔を使用したものと、 蒸着膜をつけたメタライズド型があり、 後者は特に小型化されています。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| マイカ コンデンサー |  |
アルミ箔間に 雲母（マイカ）板を挟んだものです。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

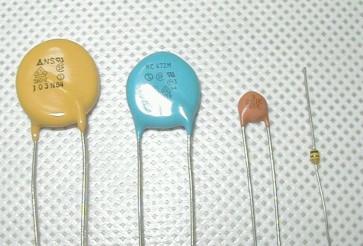

| セラミック コンデンサー |  |
酸化チタン系・・・・・・・・・・・・・温度保償型 チタン酸バリウム系・・・・・・・・高誘電率型 チタン酸バリウム＋不純物・・・半導体型 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

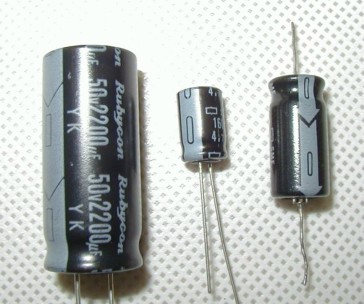

| 電解 コンデンサー |  memo
|
コンデンサーでは、大容量で、 広範囲で使用されています。 アルミ電解・・・湿式 タンタル電解・・超小型大容量 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電気二重層コンデンサー |  |
異なる２相が接触すると、 その界面に正負の電気が相対して発生します。 （電気二重層）アルミ電解に比べ 約3000倍程度の大容量が得られます。 ゴールドキャパシタや スーパーキャパシタの名で 市販されています。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
【各種コンデンサーの 静電容量範囲 概略】
【各種コンデンサ の使用周波数範囲 概略】
