IPマスカレードの設定（TurboLinux Advanced Server 6）

IPマスカレードについて

通常、１つの回線で２台以上のPCをインターネットに接続させるには、ルータ
を使用するのが簡単ですが、ルータ1台だけでは接続形態に制限が出てしまいます。
かといってコスト的には、ルータを何台も使うわけにはいきません。
そこで、LinuxのIPマスカレード機能を利用すれば、Linuxサーバー経由で接続できる
だけではなく、パケットフィルタリングにより、ファイヤーウォールの構築も可能になります。

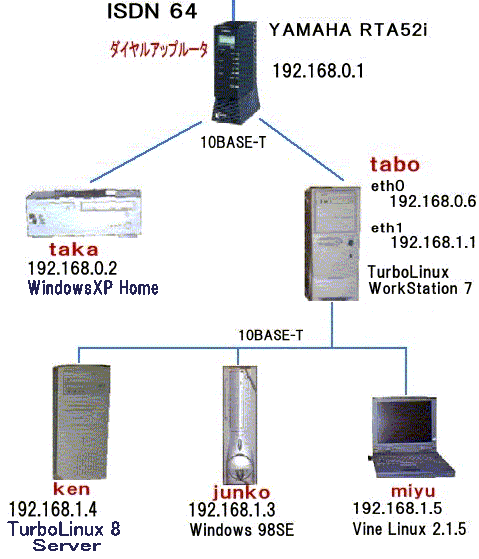

接続形態

引越しに伴い、1階と2階でPCを接続する必要性が生じたため、
1階のPCはルータに直接接続し、2階のPCはLinuxマシン経由でルータに接続しました。


taka とルータ を1階に設置し、 tabo（Linuxサーバー）以下を2階に設置。

Linuxサーバーの準備

IPマスカレードを利用するには、ＬｉｎｕｘサーバーにNIC(ネットワークカード）
を2枚さし、認識させる必要があります。

NE2000互換PCIカードの場合

rootで login するか、su コマンドでスーパーユーザーになる。
viｴﾃﾞｨﾀまたはemacsで/etc/modules.conf を開き

alias eth0 ne2k-pci ---- VAN用カード
alias eth1 ne2k-pci ----LAN用カード

を追加・保存する

# depmod -a
 # mkinitrd -f /boot/initrd `uname -r`
 # lilo
再起する

# /usr/sbin/turbonetcfg を実行

広域ネットワーク設定
ホスト名： tabo
ドメイン名： hosoyama.dyn.to
検索ドメイン： hosoyama.dyn.to
DNSネームサーバー： 192.168.0.6 ---サーバーでBIND起動
プロバイダDNSのIPでも可
GatewayのIP： 192.168.0.1 ---ルータのIP
Gatewayの機器： eth0

ホスト一覧
IPアドレス
FQDN
ホスト名
127.0.0.1
 localhost.localdomain
 localhost
192.168.0.2
 taka.hosoyama.dyn.to
 taka
192.168.0.6
 tabo.hosoyama.dyn.to
 tabo ---Linuxサーバー
192.168.1.3
 junko.hosoyama.dyn.to
 junko ---マスカレードするクライアント
192.168.1.4
 ken.hosoyama.dyn.to
 ken ---マスカレードするクライアント
192.168.1.5
 miyu.hosoyama.dyn.to
 miyu ---マスカレードするクライアント

インターフェースの選択・設定
インターフェース名
eth0
eth1
IPアドレス
 192.168.0.6
 192.168.1.1
ネットマスク
 255.255.255.0
 255.255.255.0
ネットアドレス
 192.168.0.0
 192.168.1.0
ブロードキャストアドレス
 192.168.0.255
 192.168.1.255

[*]起動時に使用
 [*]起動時に使用

(*)No Bootp/DHCP
 (*)No Bootp/DHCP

インターフェースの選択で起動させる

[*] eth0: 192.168.0.6
[*] eth1: 192.168.1.1
[*] lo: 127.0.0.1

/etc/rc.d/rc.local の設定

TurboLinux Advanced Server6の場合、標準でIPマスカレードが使えます。
/etc/rc.d/rc.local に、下記設定を 追加保存後、再起動
    echo 1 > /proc/sys/net/ipv4/ip_forward
    /sbin/ipchains -P forward DENY
    /sbin/ipchains -A forward -p tcp -s 192.168.1.0/24 1024:65535 -d 0/0 7:65535 -j MASQ
    /sbin/ipchains -A forward -p udp -s 192.168.1.0/24 1024:65535 -d 0/0 7:65535 -j MASQ

ipchains の起動

    # /usr/sbin/turboservice
を実行し、ipchains を起動させる。

クライアントマシン（192.168.1.*) の設定

	TCP/IPのプロパティ
	IPアドレス：		   192.168.1.* ----それぞれのIPアドレス
	ネットマスク：		 255.255.255.0
	デフォルトゲートウェイ: 192.168.1.1 (eth1 のIPアドレス)
	DNSサーバ:		     192.168.0.6 ----Linuxサーバー（BIND起動）
					        プロバイダのDNSでも可
以上で、とりあえずネットアドレス192.168.1.0からサーバー経由で
インターネットアクセスが可能になります。
お好みで、詳細なアクセス制御の設定を追加します。
