ALSAT-1N, Pratham 打ち上げ

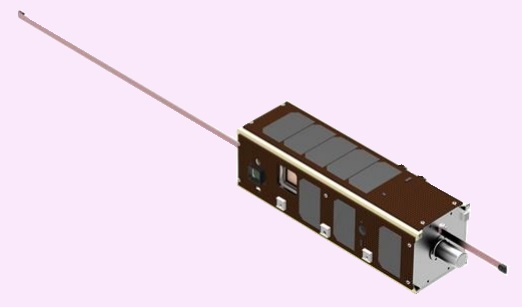

● (No.924) ALSAT-1N, Pratham 打ち上げ (2016年9月26日) ------------------------------------------------- Fw: AlSat-1N and Pratham launch from India Source: AMSAT-UK News, Spaceflight101 AlSat-1N Mission PatchThe AlSat-1N and Pratham satellites, both with amateur radio payloads, are launching on the Indian ISRO PSLV-C35 mission planned for 0342 GMT on Monday, September 26, 2016, reports are requested. The 3U CubeSat AlSat-1N was built in collaboration between the Algerian Space Agency (ASAL), UK Space Agency (UKSA), Surrey Space Centre (SSC) staff and Algerian students as a technology transfer and demonstrator for Algeria. AlSat-1N is also hosting three UK payloads from various institutions and aims to take images of the Earth and send back data from the UK payloads. The IARU coordinated downlink is 437.650 MHz 9k6 FSK. Any downlinked data will be gratefully received at alsatnano@gmail.com Both decoded hex files and recordings would be greatly appreciated. Richard Duke M0GSN is transmission authority in the UK under the SSC Club callsign M0GKK. AlSat-1N Preliminary KEPS / TLE 1 99911U 58056A 16270.26346165 .00000000 00000-0 +80011-4 0 335 2 99911 98.2043 327.8094 0027727 264.5366 95.3533 14.63819911213958 Further information on AlSat-1N can be downloaded from: AlSat-1N Description PDF AlSat-1N Space to Ground Messages Spreadsheet Information on the Pratham student satellite is at http://amsat-uk.org/2016/09/07/pratham-student-satellite/ ALSAT-1N, Pratham 打ち上げ Indian ISRO PSLV-C35 September 26, 2016 03:42UTC on Monday ALSAT-1N ALSAT-1B ALSAT-2B BlackSky Pathfinder-1 CANX-7 PiSAT Pratham SCATSat-1 ALSAT-1N Centre de Developpement des Satellites, Algeria http://spaceflight101.com/pslv-c35/alsat-nano/ http://ukamsat.files.wordpress.com/2016/09/alsat-1n_description_v1.pdf 437.646MHz 9600bps FSK
(C)Algerian Space Agency

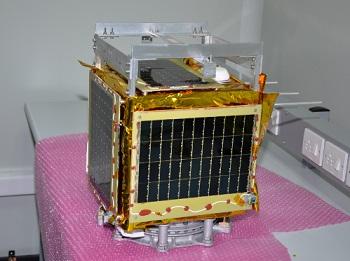

Pratham Dept of Aerospace Eng, IIT Bombay, India http://www.aero.iitb.ac.in/pratham/index.php 437.455MHz 1200bps AFSK 145.980MHz CW
(C)IIT Bombay

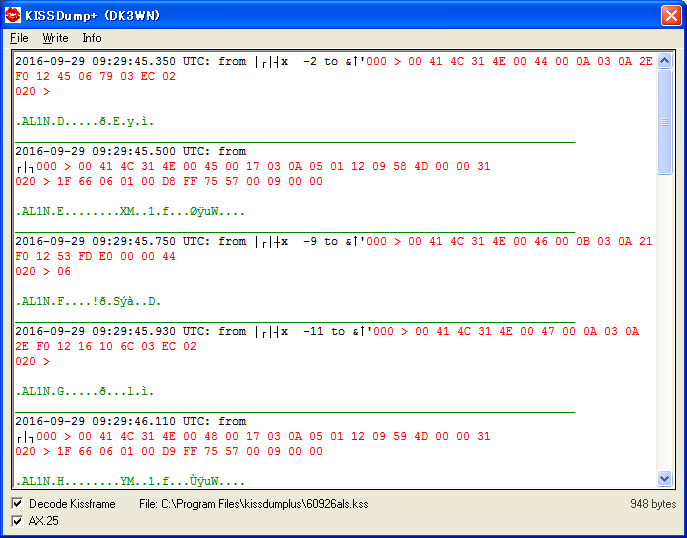

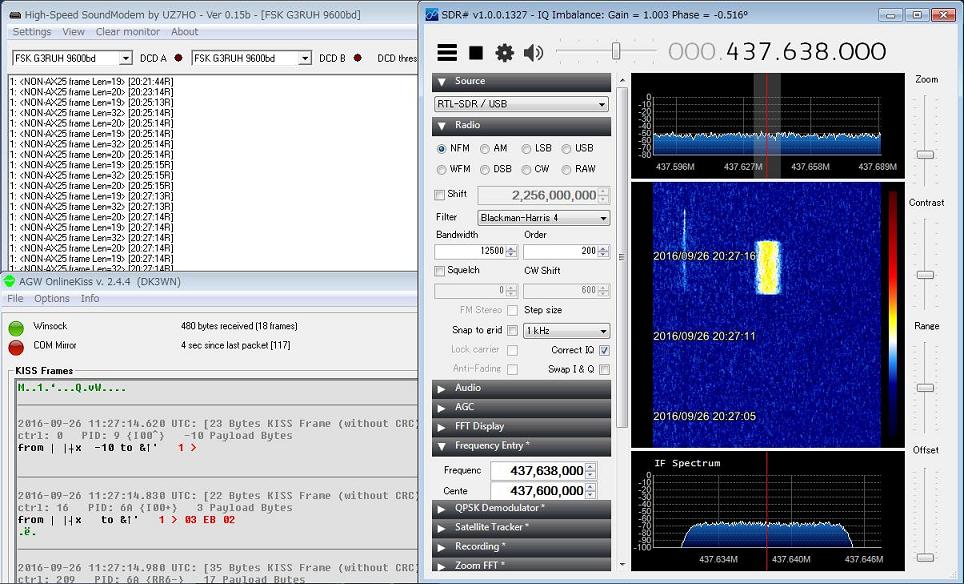

Preliminary TLE ALSAT-1N 1 99911U 58056A 16270.26346165 .00000000 00000-0 +80011-4 0 335 2 99911 98.2043 327.8094 0027727 264.5366 95.3533 14.63819911213958 Pratham 1 99912U 58056B 16270.26346165 .00000000 00000-0 +80011-4 0 336 2 99912 98.2043 327.8094 0027727 264.5366 95.3533 14.63819911213959 ALSAT-1N beacon header ALSAT-1Nのビーコンのヘッダー部分にある衛星のコールサイン AL1N を、何とか 表示したいと模索していましたが、KissDumpソフトを使って、それができること がわかりました。解析元.wavは、打ち上げ当日に自局が受信したファイルです。 AGW_Online_KISS_Plusソフトでも、画面左下の Decode KISS Frame のチェック を外せば、衛星のコールサイン AL1N が表示されました。 Received 437.646MHz 9600bps FSK 20:18-20:31JST, 26 Sep 2016, Ele 50 SE-E-N http://www.dropbox.com/s/heikthep49wrbrc/60926als.wav?dl=0 http://www.dropbox.com/s/grjnmd0usnipgiw/60926als.kss?dl=0 Decoded HS-Soundmodem015 + AgwOnlineKiss244 + KissDump802 ________________________________________________________________________ 2016-09-29 09:29:45.350 UTC: from ____x -2 to &_' 000 > 00 41 4C 31 4E 00 44 00 0A 03 0A 2E F0 12 45 06 79 03 EC 02 020 > .AL1N.D.....4δE.y.i. ________________________________________________________________________ 2016-09-29 09:29:45.500 UTC: from ____ 000 > 00 41 4C 31 4E 00 45 00 17 03 0A 05 01 12 09 58 4D 00 00 31 020 > 1F 66 06 01 00 D8 FF 75 57 00 09 00 00 .AL1N.E........XM..1.f...0yuW.... ________________________________________________________________________ 2016-09-29 09:29:45.750 UTC: from ____x -9 to &_' 000 > 00 41 4C 31 4E 00 46 00 0B 03 0A 21 F0 12 53 FD E0 00 00 44 020 > 06 .AL1N.F....!δ.Sya..D. ________________________________________________________________________

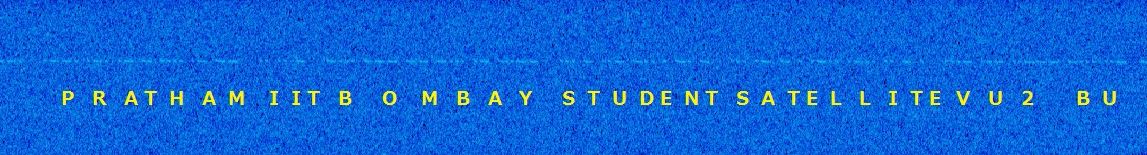

Pratham CW beacon 今夜のパスで Pratham_CW を受信し、信号が弱いながらも送信されていることを 確認しました。かなり速い信号速度で、自局では画像化することができなかった ので、JA0CAW局に画像化を協力していただき、Pratham からの信号であることが 下図のように確認できました。 Imaged by JA0CAW Received by JE9PEL/1 Pratham = 41791U 16059J 20:31-20:44JST, 29 Sep 2016 Ele 70 deg, SE-E-N, 145.980MHz CW http://www.dropbox.com/s/isppuxsnebtlpr1/60929pr2.wav?dl=0

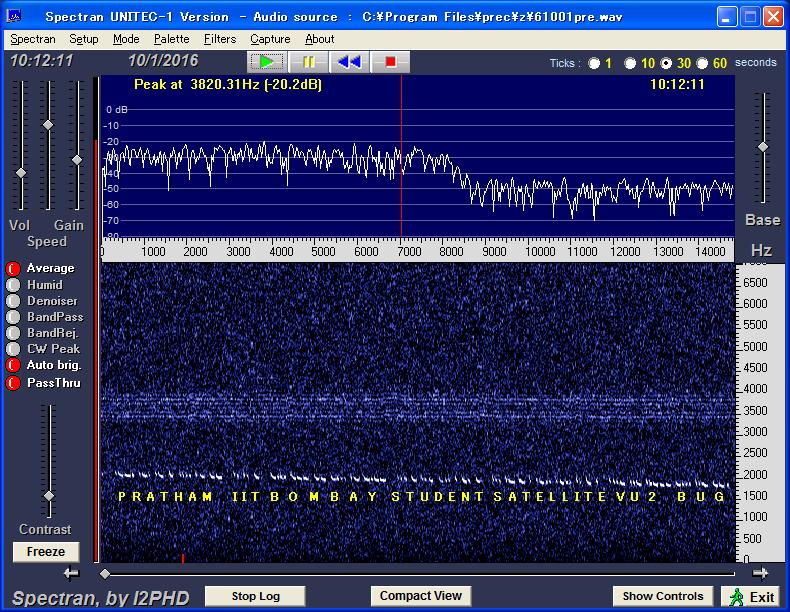

Pratham CW decoding 今朝のパス (1st Oct.2016) において、自力でデコードすることができました。 やはり、夜のパスよりも信号が強いので容易に信号を見つけることができます。 Pratham = 41791U 16059J で、ほぼ正確に追尾できました。この TLE で合って いるようです。(41783U 16059A で確定) 09:09-09:22JST, 1st Oct 2016, Ele 56 NE-E-S, 145.980MHz CW http://www.dropbox.com/s/f372fccmu200a3p/61001pr3.wav?dl=0

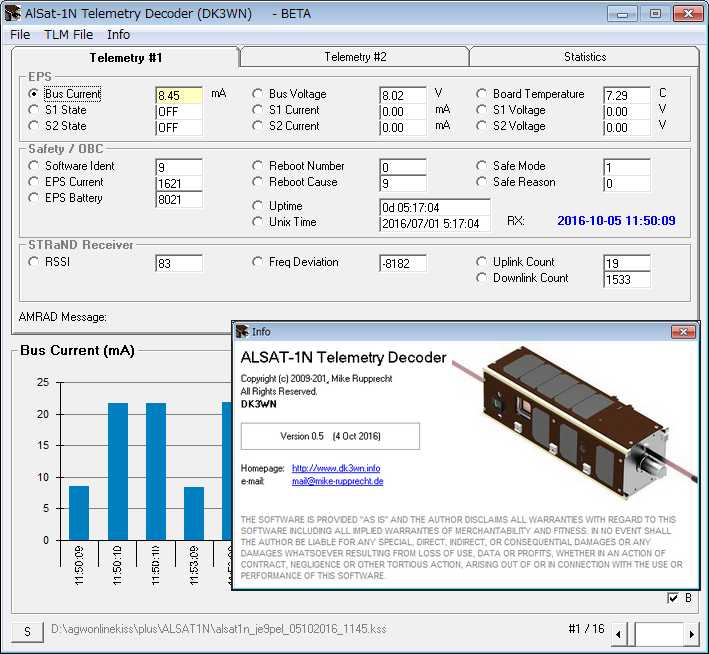

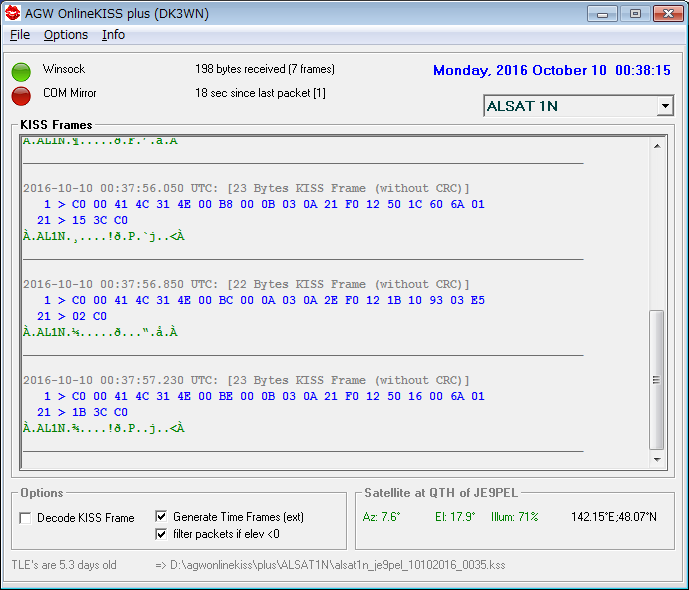

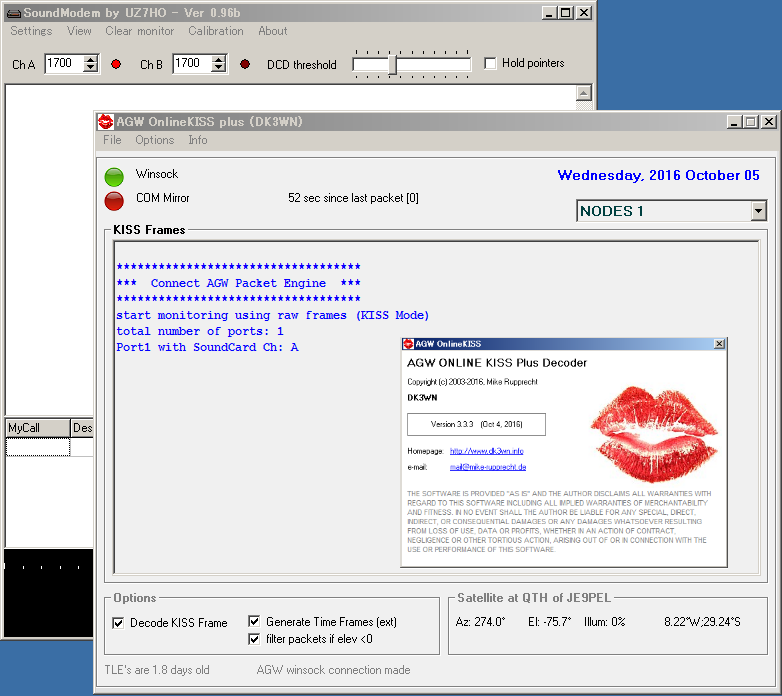

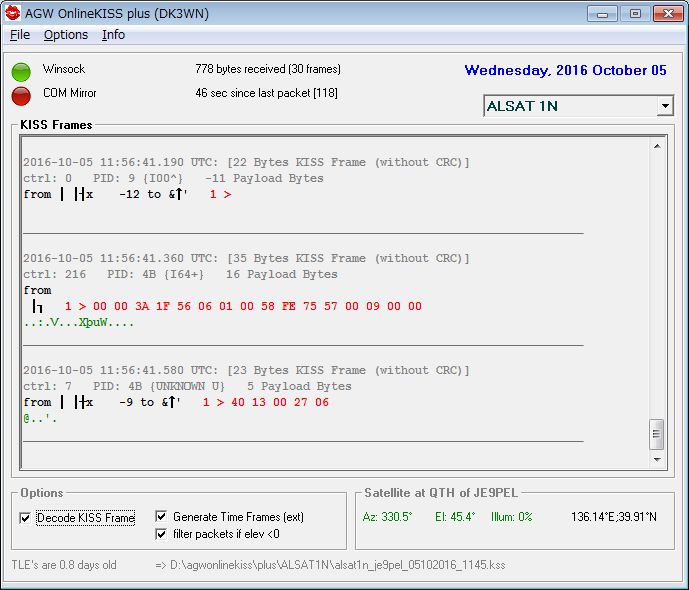

《補足》AGW_OnlineKISS_Plus_Decoder AGW_OnlineKISS_Plus_Decoder を使用して ALSAT-1N を受信してみました。この Decoder は、事前に agw_onlinekiss.iniファイルを編集して、先に Soundmodem ソフトを起動してから Decoder を起動します。なお C:\Program Files のよう に、フォルダ名に半角スペースが入っているフォルダ内で起動しようとすると、 エラーメッセージが出て起動しません。最初 ここで苦労しました。Ver3.3.3 で も、まだ解消されていないようです。 C:\agwonlinekiss のように半角スペース のないフォルダでは正常に動作しています。 受信した KISSファイル名には、alsat1n_je9pel_05102016_1145.kss のように、 衛星名とコールサインの両方が付いて整理し易くなっています。なお、ALSAT-1N telemetry decoder は、Ver0.5 にアップしています。 Payload ID 33 にも対応 しました。画像の中で STRaND という名前が見えますが表示上のミスでしょうか? それとも ALSAT-1N に何か関係があるのでしょうか? ALSAT-1N は、アルジェリア宇宙機関(ASAL, Algerian Space Agency)、イギリス 宇宙機関(UKSA, UK Space Agency)、およびサリー大学サリー宇宙センター(SSC, Surrey Space Centre) により共同開発された衛星で、STRaND-1 は同じイギリス サリー大学サリー宇宙センター(SSC)により開発された衛星で 2013年に打ち上げ られました。どちらも 3U衛星で、ALSAT-1N は STRaND-1 の流れを汲む兄弟衛星 とも言えます。 STRaND-1 には、UART (Universal Asynchronous Receiver/Transmitter) という 汎用非同期送受信機が積まれていて、ALSAT-1 には STRaND Receiver (STRx) と いう受信機が積まれています。詳しくは、次のサイトにそれぞれ記述があります。 http://directory.eoportal.org/web/eoportal/satellite-missions/s/strand-1 http://ukamsat.files.wordpress.com/2016/09/alsat-1n_description_v1.pdf
ALSAT-1N first earth image
(C)Open University & the Alsat-Nano Mission ALSAT-1N が初撮影した JA0CAW, PE0SAT 各局などが紹介している地球画像は、 "UK Space Agency" の他、"Oxford Space Systems" でも見ることができます。 http://vimeo.com/141151024 http://twitter.com/OxfordSpace http://www.oxfordspacesystems.com/ http://www.oxfordspacesystems.com/#s-news http://twitter.com/spacegovuk/status/803180047079120896
