AAUSAT-4, LilacSat-2 telemetry decoder

● (No.923) AAUSAT-4, LilacSat-2 telemetry decoder (2016年9月22日)
　----------------------------------------------------------------

AAUSAT-4 TCP_PORT 設定方法



UZ7HO_modem + AAUSAT4_decoder の組み合わせで、リアルタイムデコードをする
場合、次の設定で良さそうですが、これだけでは Error の表示が出て 接続する
ことができません。

　UZ7HO_modem : Settings - Devices - KISS Server Port: 8100 - Enabled
　AAUSAT4_decoder : conf.ini - TCP_PORT = 8100 - Confirmed
　aausat4.exe : TCP client - Connecting - Error

aausat4.zip を解凍した同じフォルダの中に 'conf.ini' ファイルがありますが
この中の 'TCP_SERVER = 192.168.***.***' の値を書き換えなければなりません。
つまり、個々の PC の TCP/IPアドレスを知る必要があります。この IPアドレス
を知るためには、PC のコマンドプロンプトから 'ipconfig /all' を打ち込んで
調査しなければなりません。具体的には次のようにして 'IPv4 Address' の値が
わかります。これで、TCP client - Connected と接続することができます。

　スタート → すべてのプログラム → アクセサリ → コマンドプロンプト

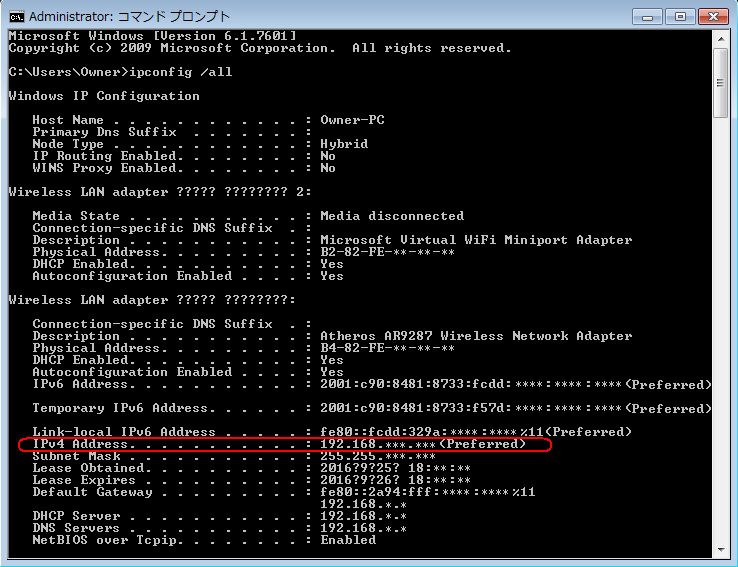

　　→ ipconfig /all と入力 → IPv4 Address: 192.168.***.***

Windows10 で起動時に、｢MSCHRT20.OCX が･･･｣ のエラーメッセージが出た時は、

　(1) OCXファイルをダウンロード： http://www.dk3wn.info/files/ocx.zip
　(2) C:/ocxフォルダに ocx.zip を解凍する。
　(3) Windows10画面左下隅スタートメニュー → Windowsシステムツール
　      → コマンドプロンプト右クリック → その他 → ｢管理者として実行｣
　(4) regsvr32コマンドを実行： C:/ocx>regsvr32 MSCHRT20.OCX
　(5) MSCHRT20.OCX が PC内レジストリに登録され、AAUSAT-4 decoder が起動。


AAUSAT-4 2k4 GFSK

19:47JST, 28 Aug 2017
437.425MHz 2400bps GFSK
Using "HighSpeed soundModem 0.18b"
http://www.dropbox.com/s/qt59csfs1bvmm0s/70828aa4.wav?dl=0




LilacSat-2 telemetry decoder

LilacSat-2 Decoder の lilacsat_realtime_obc_b.exe と lilacsat_fsk.exe は
自局環境では、両方とも受信した生データを加工する必要があることがわかりま
した。なお、前者プログラムの作成日時を見ると直近の日付になっていて、かつ
KISSファイルと TXTファイルが選択できるようになっているので、このプログラ
ムのみが最近差し替えられたようです。KISSファイルのまま加工せずにデコード
することができます。両方とも KISSファイルに対応しました。(下記)

LilacSat-2 Source received by JE9PEL/1
16:08-16:17JST, 22 Sep 2016, Ele 13 SE-E-N, 437.225MHz 4800bps GFSK





Using lilacsatt_realtime_obc_b.exe (左図)

1: [LILACSAT2] [16:10:19R]
[RS_err:0 len:112]
0000: A2 54 39 00 BB A1 01 10 09 16 07 0A 23 5F 00 03
0010: 00 00 00 09 00 00 00 00 00 03 19 07 12 15 F6 22
0020: 1F 7F 39 02 0A 1A D7 09 A2 19 C0 0B 00 00 00 00
0030: 00 00 C0 19 35 02 49 02 0E 08 05 D1 D2 D1 1C 01
0040: 55 01 0A 10 2F 10 18 10 94 03 E7 19 62 02 15 00
0050: 13 00 14 00 14 00 FF 06 D6 8A FF 13 D4 FF 19 00
0060: 1C 00 30 00 0A 02 1C 01 00 00 00 00 08 A6 E5 4C
***********************************

1: [LILACSAT2] [16:10:48R]
[RS_err:0 len:112]
0000: A2 54 29 00 BB A1 01 10 09 16 07 0B 04 5F 00 03
0010: 00 00 00 09 00 00 00 00 00 03 19 09 11 3D 08 27
0020: 20 7F 3A 02 0A 1A D7 09 A2 19 C0 0B 00 00 00 00
0030: 00 00 C0 20 4F 01 21 04 0E 07 05 D1 D1 D1 1C 01
0040: 55 01 93 0F 2F 10 F3 0F BC 03 0C 1A 62 02 15 00
0050: 13 00 14 00 14 00 FF 0E EF 85 FF 13 CF FF 1C 00
0060: 1D 00 30 00 0A 02 1E 01 00 00 00 00 A7 E9 6D 63
***********************************

1: [LILACSAT2] [16:12:17R]
[RS_err:0 len:112]
0000: A2 54 37 00 BB A1 01 10 09 16 07 0C 21 5F 00 03
0010: 00 00 00 09 00 00 00 00 00 03 19 08 11 02 0C 20
0020: 1F 7F 3A 02 0A 1A F2 09 A2 19 C0 0B 00 00 00 00
0030: 00 00 C0 2E 09 01 15 07 0F 08 06 D1 D1 D1 1C 01
0040: 55 01 A4 0E D2 0E 35 10 3F 02 92 19 6F 02 14 00
0050: 13 00 14 00 14 00 FF E9 26 60 FF 13 C8 FF 19 00
0060: 13 00 2E 00 09 02 24 00 00 00 00 00 D3 4B 44 1B
***********************************


Using lilacsat_fsk.exe (右図)

1: [LILACSAT2] [16:10:36R]
[RS_err:0 len:74]
0000: A6 54 3A 00 13 A1 39 02 0A 1A D7 09 A2 19 F3 03
0010: C0 0B 18 00 07 00 01 03 0C 00 00 00 00 00 00 00
0020: 65 B5 03 00 00 01 00 00 00 55 00 00 00 00 00 00
0030: 00 00 00 00 00 00 00 00 00 00 00 00 01 5D C2 00
0040: 00 2A 00 00 00 00 6B BA 46 3A
***********************************

1: [LILACSAT2] [16:12:07R]
[RS_err:0 len:74]
0000: A6 54 25 00 13 A1 3A 02 0A 1A F2 09 A2 19 F3 03
0010: C0 0B 21 00 0A 00 01 03 11 00 00 00 00 00 00 00
0020: B3 16 05 00 00 01 00 00 00 55 00 00 00 00 00 00
0030: 00 00 00 00 00 00 00 00 00 00 00 00 01 02 C2 00
0040: 00 27 00 00 00 00 E0 E4 3D 83
***********************************


LilacSat-2 4k8 decoding
61001li2.wav, 61001li2.kss
17:36-17:47JST, 1 Oct 2016, Ele 41 S-W-WN, 437.200/437.225MHz, 4k8 GFSK

lilacsat_fsk.exe も lilacsat_realtime_obc_b.exe と同様に、KISSファイルに
対応するようになりました。そのままKISSファイルを選択するだけで、解析でき
ます。4k8信号は、437.200/437.225MHz の両方の周波数で送信しています。




LilacSat-2 4k8 telemetry

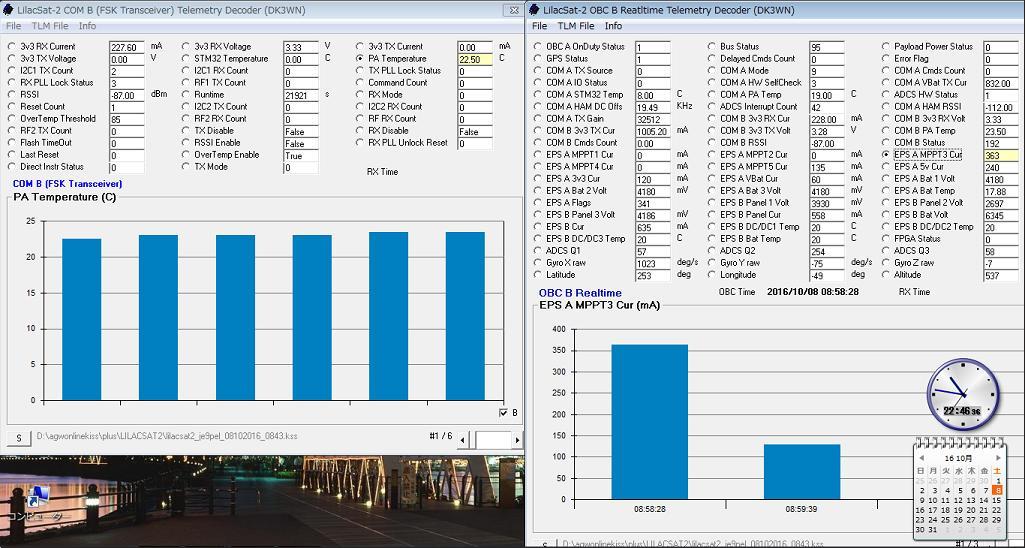

17:52-18:03JST, 8 Oct 2016, Ele 25 S-W-WN, 437.200/437.225MHz, 4k8 GFSK
