目的
お金をかけないで(時間はかけて？)断面図をCADで作る。
準備するもの
(a) (フリーソフトの)ＣＡＤ
(b) 簡易柱状図をCADデータに変換するためのソフト
(c) 凡例をCADデータに変換するソフト
(d) 自動的に図化できない部分を編集する根性
(a) (フリーソフトの)ＣＡＤJW_CADが有名ですが、「どす離レ」するためにWindows版のフリーソフトを使いましょう。最近はJw_win、HO_CAD、PC定規(最新版はシェアウェアになった)などいろいろあるようです。
(b) 簡易柱状図を図化するソフト
地層想定断面図で面倒な作業の一つが簡易柱状図の書き込みです。ベクターでフリーソフトを探してみると、
「斉藤ZENDAYU」さんの「AutoCADLT用ボーリング柱状図作図」と
「あおそく」さんの「AS-柱状図作成」
の２つを見つけることができます。HO_CADやJw_winであれば、DXFの柱状図を出力する「AS-柱状図作成」がいいでしょう。このページでは、私の作った産廃ソフトを使用した例を紹介します。
(c) 凡例を図化するソフト
全地連の業界標準案や国土交通省の地質調査資料整理要領(案)に準拠すると、の３つの凡例を作らなければなりません。
- 断面図凡例
- 土質(地質)区分凡例
- (簡易)柱状図凡例
断面図凡例は、あらかじめ汎用性のある凡例をつくっておいて、それを貼り付ければいいと思います。その都度作るのであれば、断面図の一部をコピーすれば、比較的簡単に凡例の作成ができると思います。
土質区分凡例は、表形式なので、HO_CADであれば表作成機能を利用して編集することができると思います。また、エクセルで作成し、X-J(ペケジェー)というフリーソフトでJWC形式に変換する方法もあります。
柱状図凡例は、柱状図の一部をコピーして再編集する方法や、土質パターンをソフトに登録し、それを貼り付ける方法などが考えられます。私の作った産廃ソフトには柱状図凡例を出力する機能があります。
(d) 自動的に図化できない部分を編集する根性
鍛えてください(^^;)
使用例紹介ソフト
このページで使用例を紹介するのは、次の３ソフトです。
● HO_CAD(Hiroshi Okazakiさんのフリーソフト)
HO_CADは、操作方法がJW_CAD(DOS版)とほとんど同じで、複数のファイルを開くことができ、カラーの塗りつぶしが可能です。JWCファイルの読み書きができるため、JW_CAD、Jw_winなどとデータの交換が可能です(DXFより確実)
● 柱変換2000.xls(フリーソフト)
自作産廃ソフトです。特徴は、
エクセルのマクロでDXF(JW_CADに特化)の簡易柱状図を出力します。
Jwtrane.exe(Yoshiki SAKAI氏のフリーソフト) 経由でJWCファイルの簡易柱状図も出力できます
(これを使うということは、どす離レできてないってコト？)。
まとめて10地点分の簡易柱状図を標尺付きで出力します。
柱状図凡例の出力もできます。
グラフ部分を対数表示にすることもできます(Ｎ値以外の目的で使える)。
動作させるためにはExcel2000が必要です。(Excelはフリーソフトではありません)
データは直接入力のほか、柱状-BASEデータの読込みもできます(岩盤はダメ)。
最近は、柱状-BASEデータの編集ができるフリーソフトもいくつかあるようです。ついでに紹介しておきます。
TJ (伊東広敏さんのフリーソフト)
エクセルで柱状-BASEデータの編集が可能。AutoCAD経由で柱状図出力ができる。
エde柱(フリーソフト)
これも自作産廃ソフト。エクセルで柱状-BASEデータの編集をする。
GeoBuild LightEdition(中央開発(株)地盤情報システム事業室さんのフリーソフト)
柱状図や土性図、スウェーデン式サウンディング結果の編集・印刷ができる。
柱状-BASE、岩盤-BASEデータの入出力に対応。私はデータの打ち込みにこのソフトを使っています。
●X-J(Toshiki Nakataさんのフリーソフト)
エクセルでつくった表をJWC形式に変換するソフトです。エクセルの行高や列幅をmm単位で変更するおまけ機能もあります。
断面の作成例
イ 柱変換2000.xlsによる編集作業

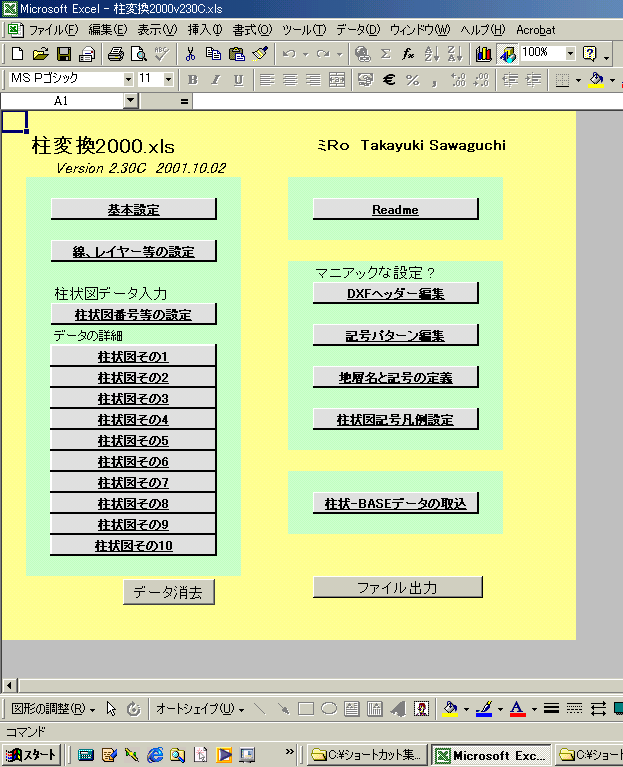

イ.イ エクセルを起動させ、柱変換2000.xlsを読み込みます(オープニングノ画面)

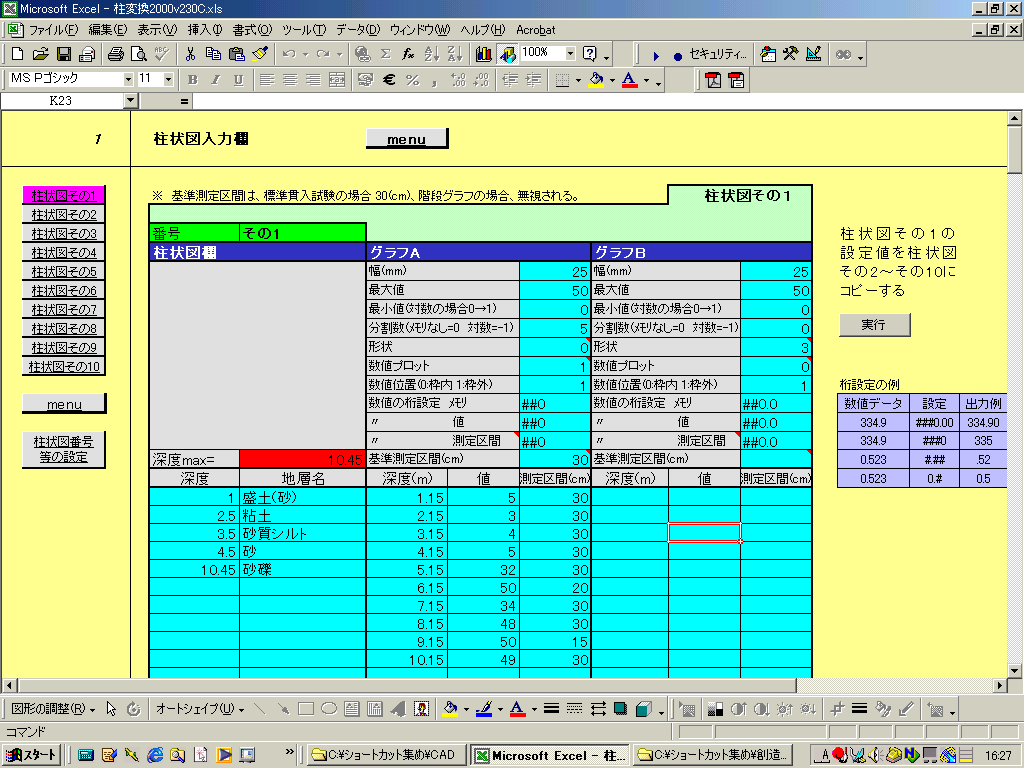

イ.ロ 地層やＮ値のデータを入力します。(編集中ノ図イ)

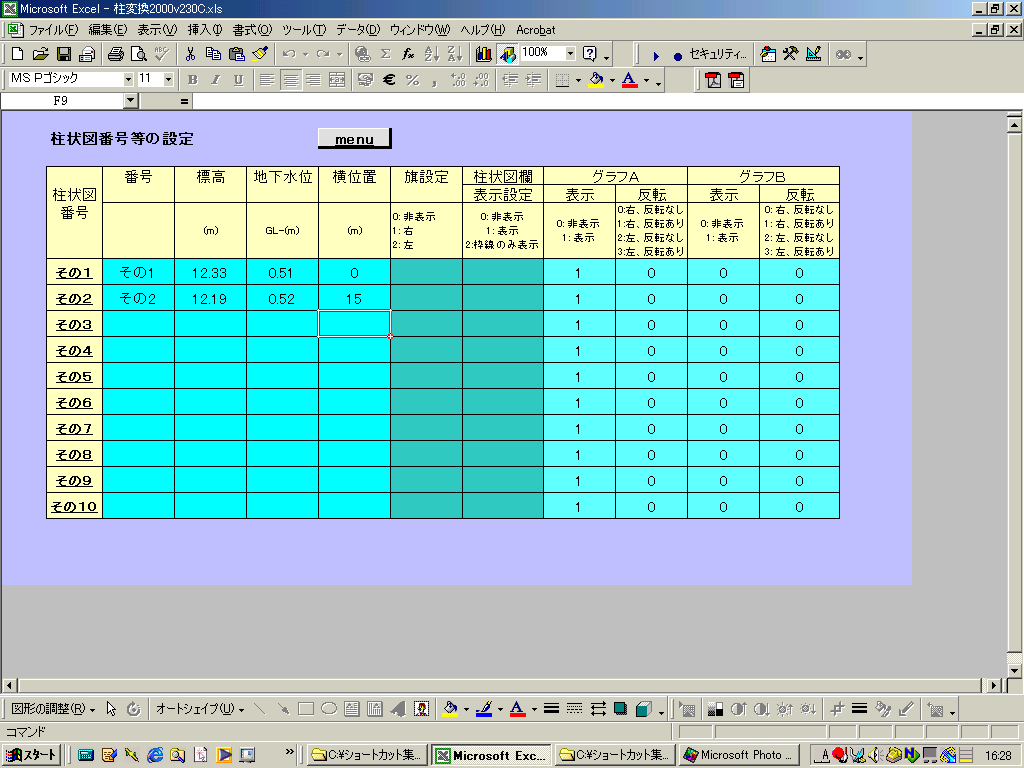

イ.ハ 柱状図の標高、位置等のデータを入力します。(編集中之図ロ)

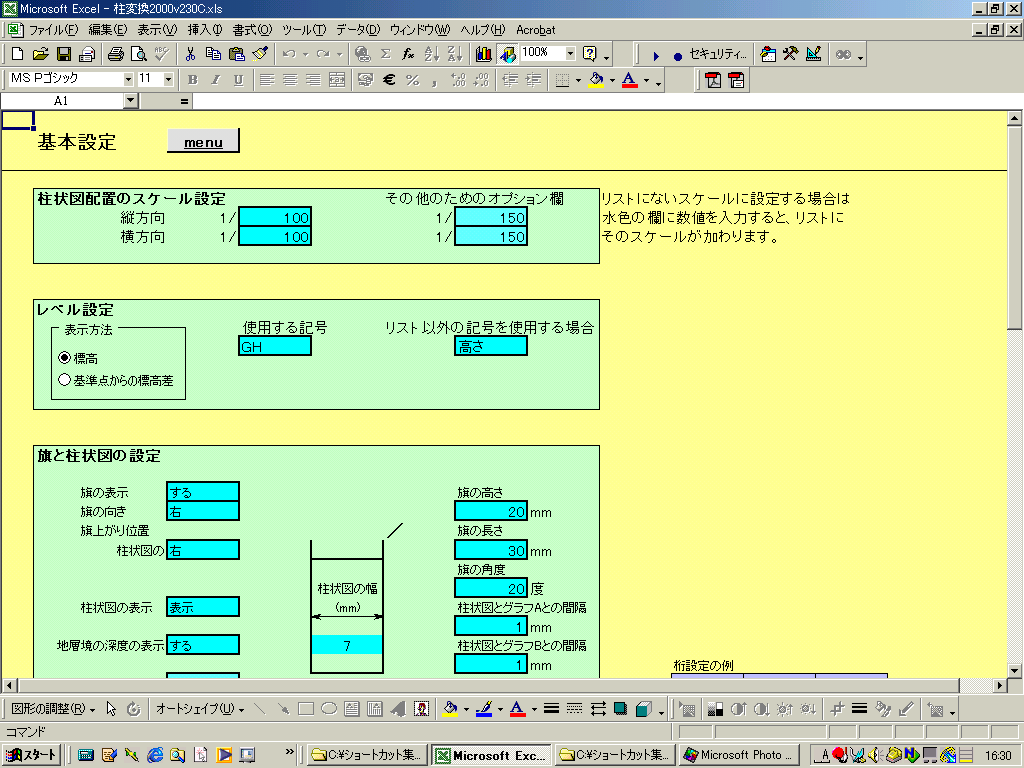

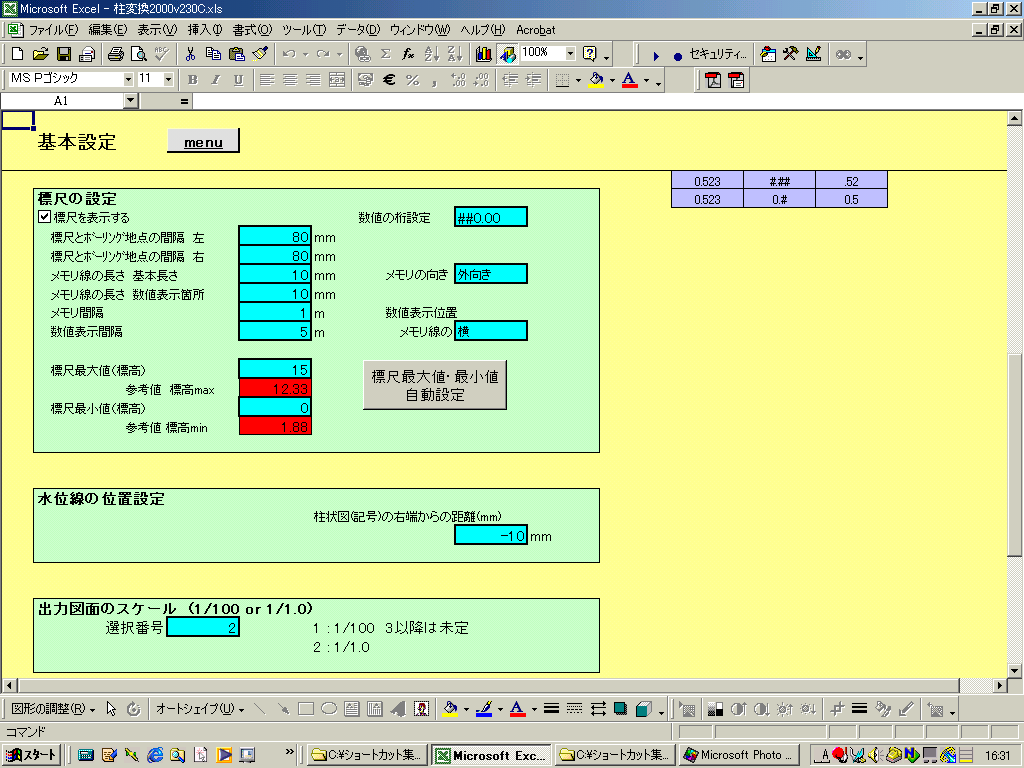

イ.ニ 縮尺や標尺等の設定を入力します。(編集中ノ図ハ)(編集中ノ図ニ)

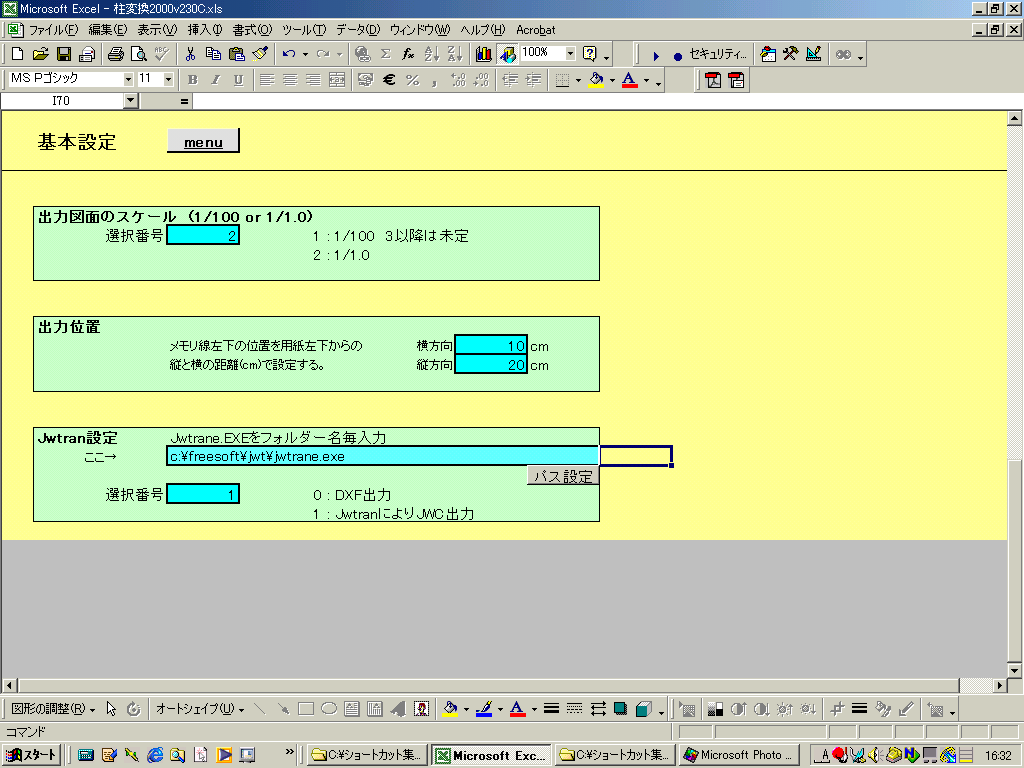

(編集中ノ図ホ) jwtrane.exeの設定
イ.ホ 記号凡例の設定をします。

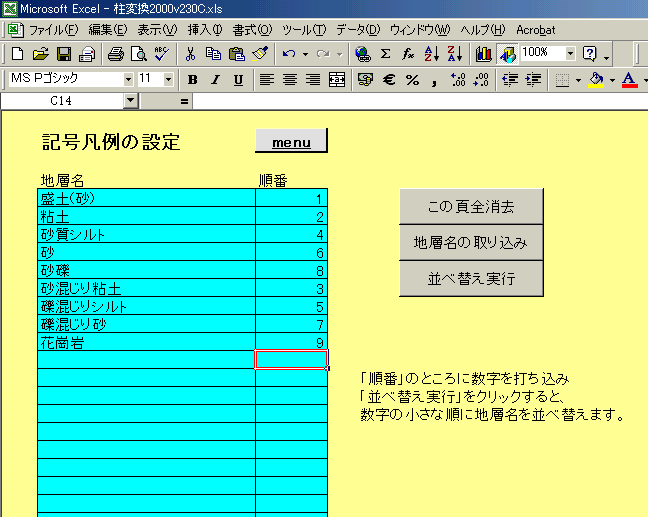

まず、「この頁全消去」をクリックし、次に「地層名の取り込み」をクリックすると、柱状図データから地層名の部分を抜き取ってきます。(編集中ノ図ヘ)

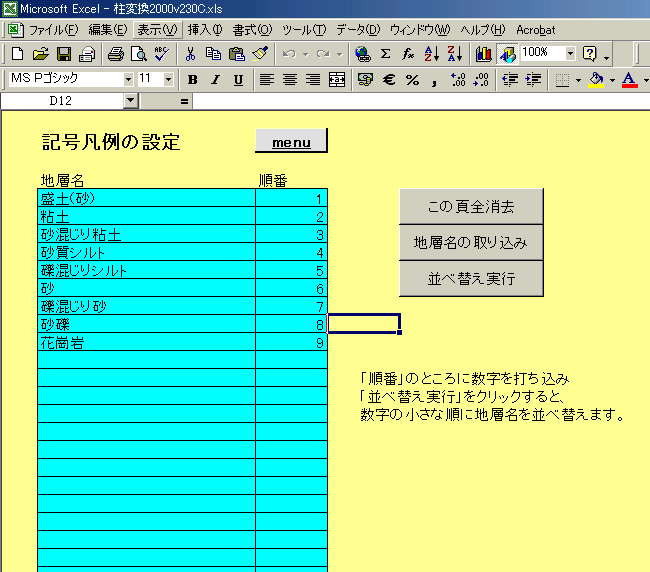

次に、表の「順番」のところに数字を打ち込み、「並べ替え実行」をクリックすると、打ち込んだ数字の昇順に並べ替えを行います。(編集中ノ図ト)

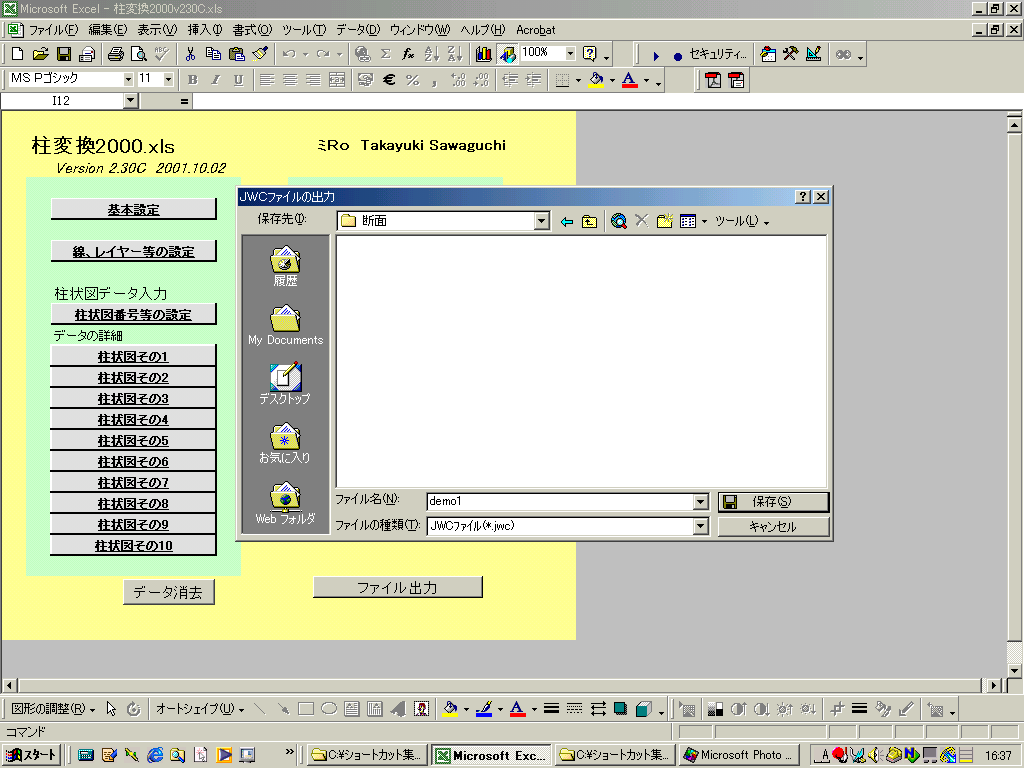

イ.ヘ 「ファイル出力」をクリックし、ファイルの出力先とファイル名を入力します。
今回は、基本設定で「JwtranによりJWC出力」が選択されているため、拡張子が「.JWC」のファイルを作ります。(出力スル所ノ図)

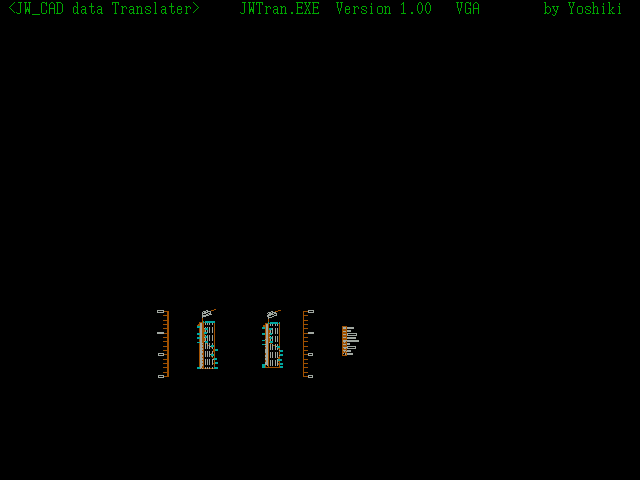

保存を実行すると、Jwtranが立ち上がります。(ＪＷＴノ図)
リターンを押し、Jwtranを終了させます。画面にDOS窓が残る場合は、DOS窓右上の[×]をクリックして終了させます。画面に「Jwtranの変換作業が終了したら、okをおしてください」と表示されます。

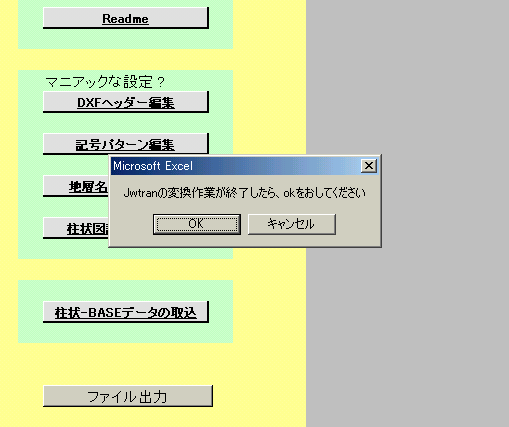

(確認シテイル所ノ図) ※okを押さないと、正しいファイルが作成されません。
okを押して、柱変換2000.xlsによる簡易柱状図の出力が終了します。
ロ Ｘ−Ｊによる凡例の作成
ロ.イ エクセルで土質(地質)区分凡例を編集します。

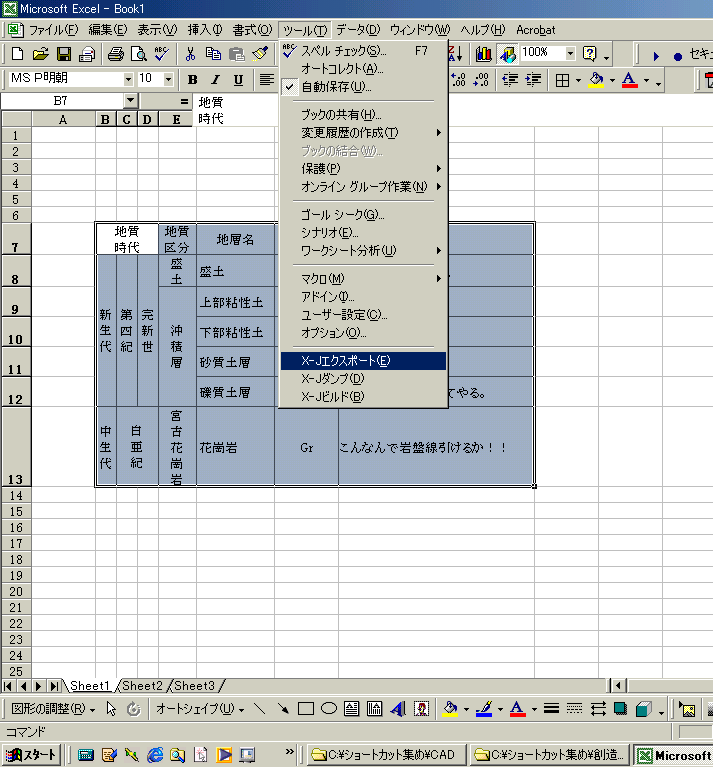

出力範囲を指定し、Ｘ−Ｊのエクスポート機能によりJWCファイルの出力をします。(Ｘ−Ｊノ図イ)
ロ.ロ 出力したJWCファイルをHO_CADで読み込みます。
当初は縦書き部分が横書きになっています。(土質区分凡例当初ノ図)

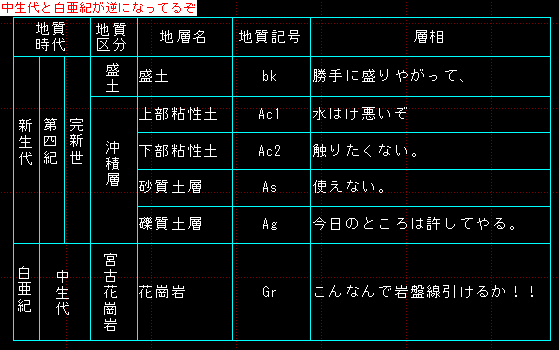

HO_CADの編集機能で縦書部分を修正し、JWCあるいはHOC形式で再保存します。(土質区分凡例編集後ノ図)
ハ HO_CADによる編集作業(本番)

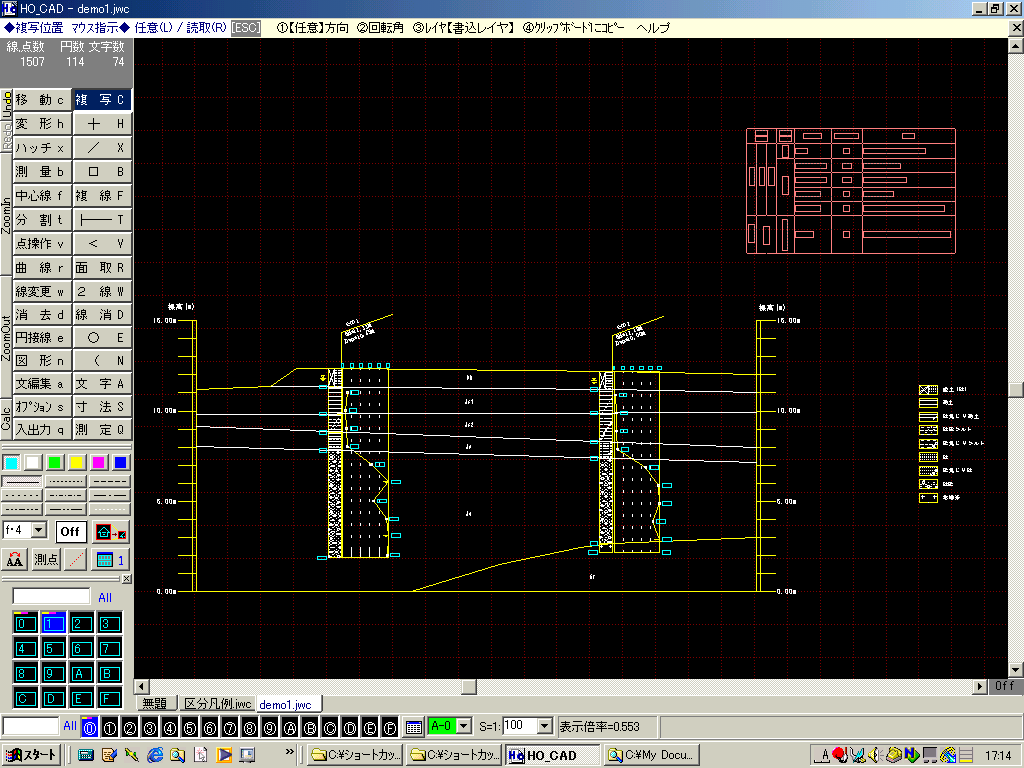

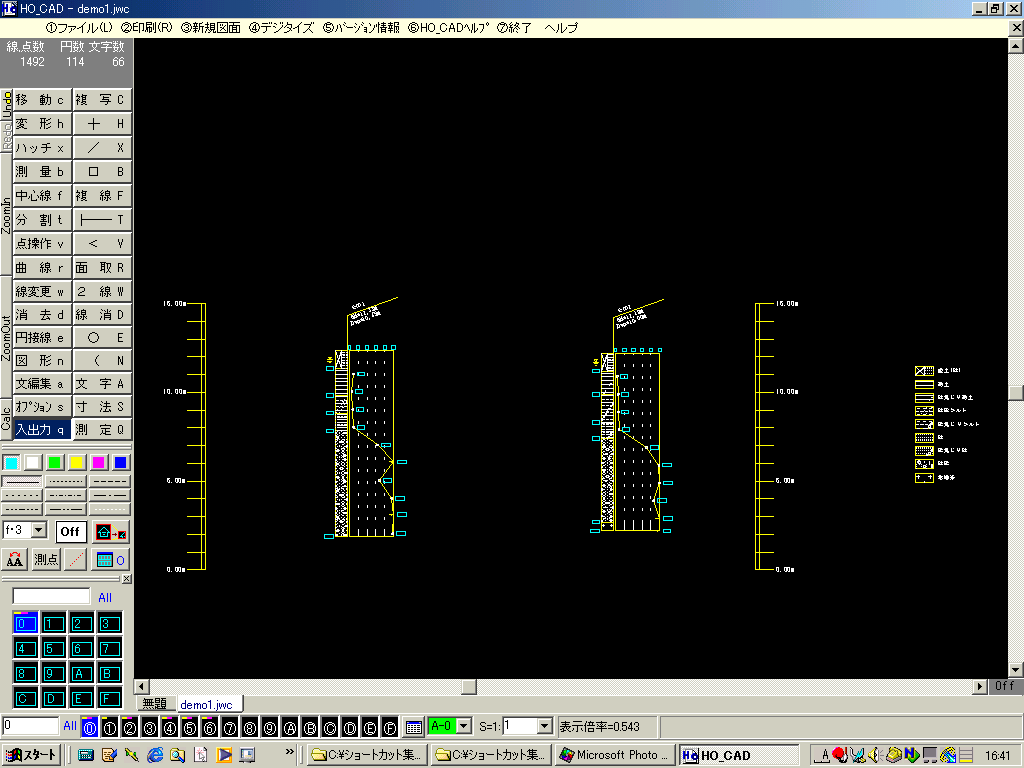

ハ.イ 柱変換2000.xlsで作成したJWC断面ファイルを読み込みます。(読込ミ直後ノ図)
ハ.ロ 地層の境界線等の編集をします。また、土質(地質)区分凡例を読み込み、断面図に貼り付けます。(HO編集中ノ図イ)
ハ.ハ 断面図凡例を編集し、柱状図凡例を整え、平面図を貼り付け(あるいは編集)します。(HO編集中ノ図ロ)

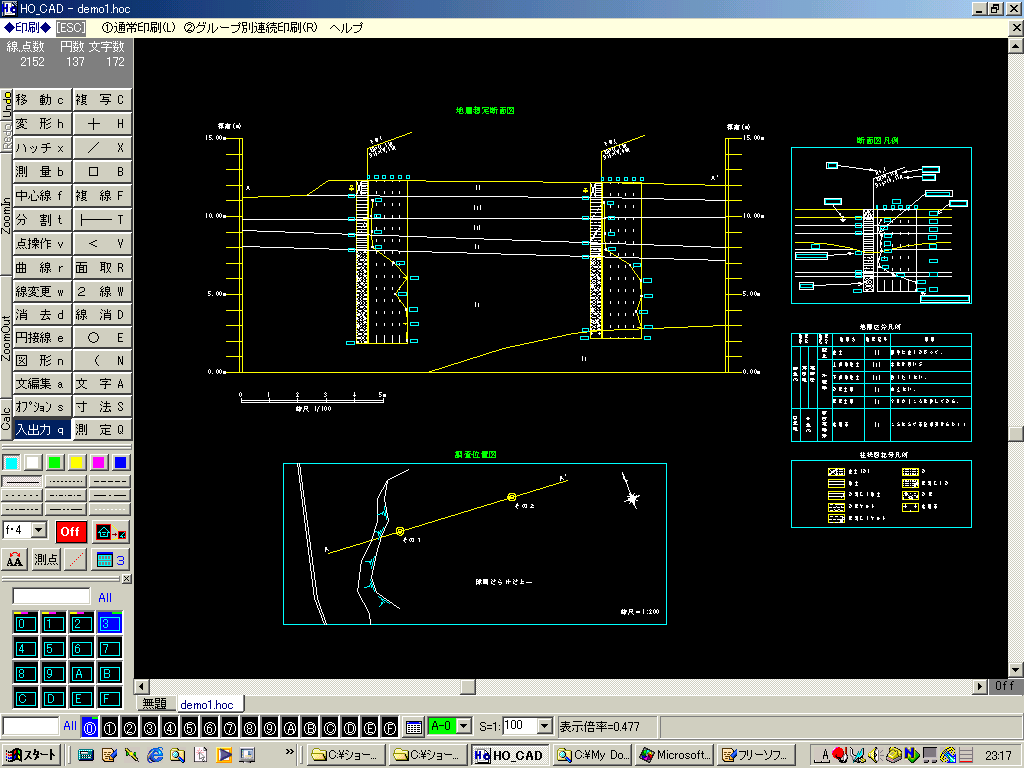

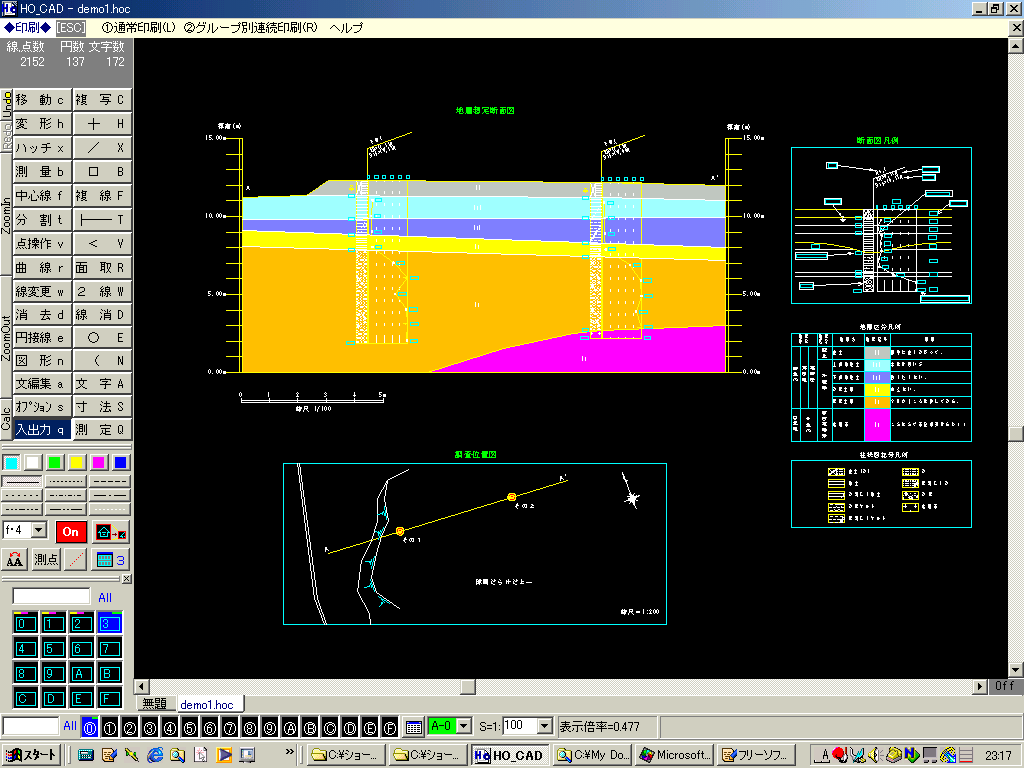

ハ.ニ 色塗りして仕上げます。(HO編集中ノ図ハ)
ニ 出力例(PDF)
こんな感じです。
おいおい、地質時代が逆になっているぞ。やりなおし！！
