VN-80L5の送信波形確認

80mb CWトランシーバーキット（VN-80L5）TX部組立し送信波形が確認出来た(^_^)。

キットが届いたのは３月。基板は３枚で組立順はコントロール部、送信部、受信部の
順に進める。その最初のコントロール部に手を付けたのは５月(#^.^#)。

コントロール部が終ったのは６月中旬過ぎで、その間の作業は８日(＾◇＾)。

送信部に移って表面実装部品、他コイル除いた部品を装着。作業は３日。(＾◇＾)

８月中旬コイルを巻き終え基板へやっとコイル装着へ(@^^)/~~~。

コントロール部と送信部の基板を重ねて接続しプップル終段Q4,Q5のゲートにオシロスコープ
のプローブを繋いでキャリア連続送信のマニュアル指示に従って波形観察すると１８０度位相
がずれた波形が観測されたのでドライブ段は大丈夫見たい？だ(#^.^#)。

次は送信波形の確認、これもマニュアル通りに終段に電源を送るジャンパのパターンランドを
半田でショートさせてアンテナBNC端子に自作ダミロードを接続した。ダミーロードの芯線に
オシロスコープのプローブを繋いで電鍵をダウンすると送信出力波形を観ることが出来た。
バンザーイ(@^^)/~~~大丈夫と思われた(^^♪。嬉しい(＾◇＾)。

さて、最後受信部基板の組立に進めそうです(#^.^#)。

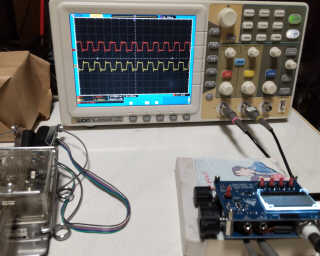

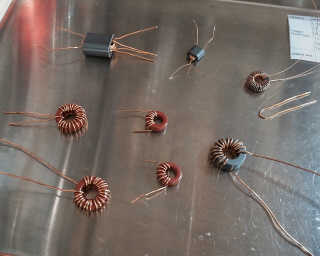

コイル基板装着へ	ゲート入力波形確認

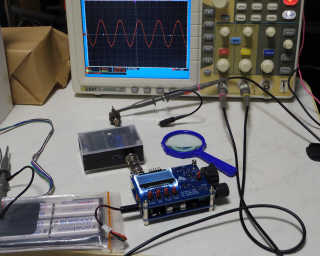

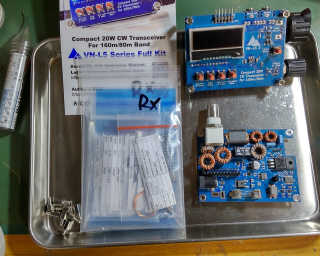

送信出力波形の確認	VN-80L5 受信部組立へ進めばTRX完成へ

最後の受信部で失敗が起きない様に<m(__)m>。
