EFHW
アンテナ・キット・マルチバンド
【Mini Wire Antenna Kit】の組立はEFHWアンテナを選びコイルを巻etcで組立完成した。
ミニワイヤーアンテナキットはQRPトランシバー用とのことでキットの基板を使ってEFHW、
LW、DP、バラン等々の内何れかを選んで組立てるキットで、部品は基板、BNCコネクタ、コン
デンサ、トロイダルコア＃43x 2、エナメル線、タイラップ、エレメント用アルミ線19m他
が入っていた（購入キットのタイプはノーマル版コア２個のものでCW出力 Max 10W）。
キットでワイヤー1本でEFHWマルチバンドアンテナを作ったとネットに流れた(#^.^#)。
SOTA関連でワイヤー1本でEFHWマルチバンドアンテナ作成の記事等から追試したいと思
っていました。渡りに船？(#^.^#)で、そのキット頒布に申し込んだ(＾◇＾)。

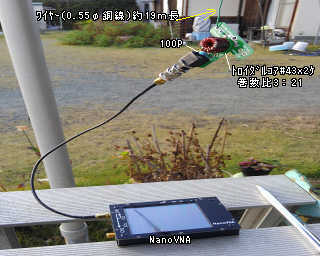

組立は取扱説明書をよく確認して作業し難なく出来あがった基板のワイヤー接続部にミノム
シクリップが付いたリード線の端を半田付けしミノムシクリップでエレメント（手持ち100均
ワイヤー銅線（0.55φ）(#^.^#)）19(15+4)mを挟んで2.5m高さから水平に伸ばし中点3m高さ
から終端2.5m高さに簡便に畑で使う細い支柱用の竹でワイヤーを張る。

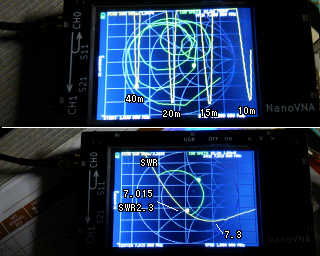

NanoVNAを接続し１〜３０MHｚをsweepしSWRグラフを見ると4箇所ディップ点が現れた。
ディップ点にマーカーを持って行くと 7.30MHz・SWR 1.9、14.50MHz・SWR 1.4、22.3MHz
・SWR 1.3、、30.1MHｚ SWR 1.5辺りだった。
SWRグラフから長さを適宜調整すれば７、１４、２１、２８MHzマルチバンドで直ぐ使えそう？(^^♪。
このままでFT-817に繋いで出力５WでSWRバーグラフの表示をチェック。
周波数/SWRバーグラフ：7.015/０、14.059/３つ、21.059/5つ、28.059/４つ。
７MHｚをワッチすると7095でJA4が599で聞こえて来た1Ｗ出力でコールすると599が帰って来る。
ダイヤルを回すが他聞こえず？。CQingして見るがRBNに載らない。Condx悪いようだ？。
ワイヤーの長さはどのくらいにすればいいのか？。その前に７MHｚSWRを拡大し表示（NanoVNA）。
周波数センターを７０１５にスパンを１MHｚに設定すると 7.015でSWR 2.3くらいと表示された。
さて、ワイヤーのカットアンドトライどうすれば？(#^.^#)。
300÷7.30÷2＝20.547ｍ、300÷7.015÷2＝21.382ｍで、その差0.835mに0.96で約８０ｃｍです。
えいやっと19m長エレメントの終端にワイヤー80ｃm追加でいいかなと思うが？(＾◇＾)。
 |
 |
| EFHW（19m長ワイヤーを簡便に張る） |
NanoVNA sweep 1-30MHz SWR |
 |
 |
| KENPRO KK-70 |
障子の張替え |

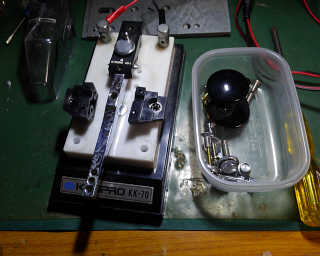

【KENPRO KK-70】
ケンプロの縦振りを初めて触る機会があった(＾◇＾)。ローカルの思い入れのあるキーの様だが落としたことがあっった
そうでカバーケースはバラバラに割れツマミに触れキーイングして見るとガタついていた。バーの支点を両方からベア
リングで支えていると思われる部品が微妙に斜めになっていた。その部品の両方に支点を押さえる圧力を変えれるように
調整ネジが止めネジと一緒に付いているのですが締め直しても改善されません。預かり家に持ち帰り分解掃除して組み
直すと好い打電感触になって復帰したようです。これがKK-70ねと素晴らしいキーを感じました。もっと触っていたい
気もしました(#^.^#)が早く持ち主に戻してキーに触れる機会を増やしてもらい早くお空でお相手して頂くのが望みです。
【障子の張替え】
古い障子を剥がして桟を綺麗にする作業は面倒で私には向かないので障子を剥がす作業はX担当で障子を貼るのは
私の担当の作業分担で障子を張り替える(＾◇＾)。
2020/11/30-2020/12/6
|
(1) 全QSO数 |
(2) CW QSO数 |
(3) DX QSO数 |
(4) QRV BAND |
| 36 |
36 |
0 |
1.9/3.5/7/144
|
|
(2-1) DX QSO数 |
(2-2) 国内QSO数 |
(2-3) 和文QSO数 |
(2-4) QRP QSO数 |
| 0 |
36 |
1 |
3W:： 9 1Ｗ： 1 |
