１８MHｚ
ダイポール
同軸S-5C-FB（7m)に1.5C-2V（3m）を足して約4ｍの高さに18MHzダイポールを新設した。
不要になった配線済み衛星放送受信の同軸ケーブル(S-5C-FB)の室内からアンテナまでの
配線を簡便にそのまま無線に使おうとQRPシャックのアンテナを新設することにした(#^.^#)。
QRPシャックのアンテナは７，１０，１４のみで、さて？．．．でしたが一番簡単に楽に張れ
そうなのは釣竿を使った１８MHｚのダイポール？と決める。Ｅスポ楽しめるかな？(#^.^#)。
S-5C-FBの長さは全長約７mありますが室内に４m、室外は約３mで、そのままではダイポールは
ちょっと難しいです。7MHzのダイポールが約５ｍの高さにあってまた新たにワイヤー張る方向
を考える（有り合わせの釣り竿も含め）と高さは7MHzの下４ｍくらいが楽そう(#^.^#)。
S-5C-FB 室外の３mに同軸継ぎ足すことにする。釣り竿に５Cを這わせるのは重すぎるので同軸を
探すと75Ωの「1.5C-2V」が出て来た。３ｍある。何とかなりそうラッキーです(@^^)/~~~。
「S-5C-FB」に「1.5C-2D」を直接半田付けして繋げ自己融着テープ、ビニールテープを巻き付ける。
1.5C-2Dの終端に75Ωの抵抗を付けてアンテナアナライザー（NanoVNA ＆ MFJ-259)の
SWR等の値（about SWR:1.5 Z:75Ω)はQRPですし問題ないと思われる？(＾◇＾)。
75Ωのの抵抗に換えてワイヤー４ｍを心線と網線側に、それぞれ付けてエイヤーでワイヤー
を張ってダイポール（Inv-V擬き(#^.^#)）にしてアナライザーで共振点を見ると17.7MHzと低い。
18.086（QRP周波数(#^.^#)）に合わせるとすると1/4λx0.96で１０cm短くしてみるかとワイヤー
を、その分折り曲げて共振点は18.09辺りになった(^^♪。当たり？です(^_^)。
FT-817NDでワッチして見ますが聞こえません？。Ｅスポ発生していないようです？。
が、ダイヤルクルクル回していると北海道富良野市が聞こえて来て交信出来たＴＵ(^^♪。
しかし、FT-817NDの電気食いは受信だけでも自分のソーラーシステムには辛い(#^.^#)。
MTR-5B 3Wに換えてまたＥスポに会えます様にと翌日ワッチすると鹿児島、福岡、熊本と聞こえて
来て交信出来たＴＵ。Ｅスポ発生時間が短かくなって来たような気がします？。
それに加え今まで出番が少なかったからかMTR-5Bに、ごねるところがあって、さて？..になってます。
が、MTR-5Bの機嫌が良くなって１８MHｚシグナルが聞こえましたら各局お相手よろしくお願いします。
 |
 |

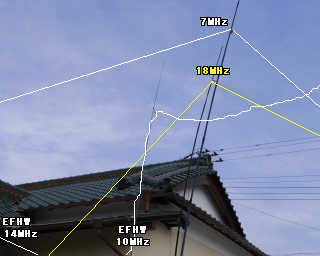

| １８MHｚ用アンテナを新設 |

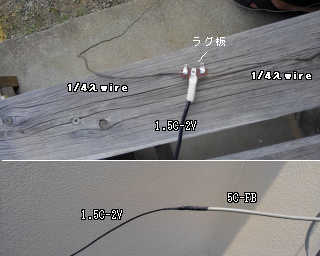

75Ω同軸5C-FB＋1.5C-2Vの先端に１/4λwx2 |
 |
 |

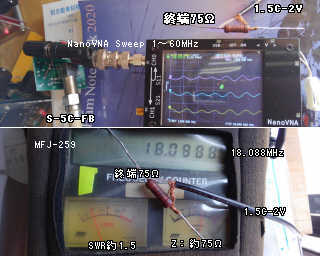

| 5CFB+1.5C2Vの終端に75Ωの時のSWRetc |

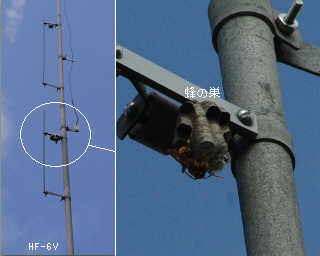

バーチカルアンテナに蜂の巣( ﾟДﾟ) |
【バーチカルアンテナに蜂の巣】梅
雨が明けアンテナに目をやるとマルチバンドバーチカルアンテナ
の24MHzのコイルコンデンサ部分に何かついています。一眼レフのズームレンズをズームアップし撮影
拡大して見ると蜂の巣だった( ;∀;)。何で風当たりの強いアンテナのそれも高いところに子育てを選ん
だのでしょう不思議ですが台風が少ないと言う事かなと思ったのですが？そうなら良いなあです(#^.^#)。
2020/8/3-2020/8/9
|
(1) 全QSO数 |
(2) CW QSO数 |
(3) DX QSO数 |
(4) QRV BAND |
| 22 |
22 |
0 |
1.9/3.5/7/10/18/144
|
|
(2-1) DX QSO数 |
(2-2) 国内QSO数 |
(2-3) 和文QSO数 |
(2-4) QRP QSO数 |
| 0 |
22 |
1 |
2.5W:： 1 3Ｗ： 16 |
