２−２３．　並列接続での電圧降下と起電力

　各抵抗器での電圧降下と起電力

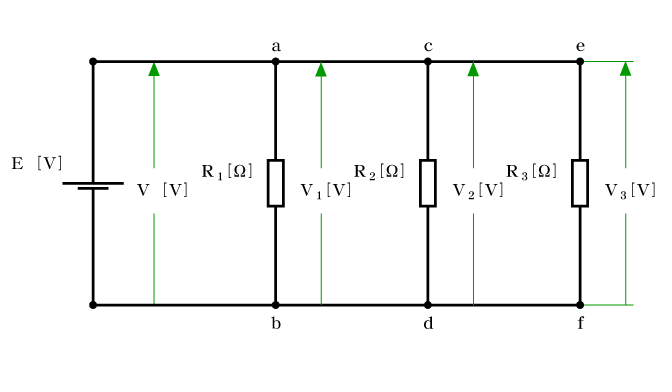

　図．323-1 は、３つの抵抗器を並列接続し、電源により起電力Ｅ[Ｖ]を加えた回路である。　

　この回路において、各抵抗器での電圧降下Ｖ_１[Ｖ]、Ｖ_２[Ｖ]、Ｖ_３[Ｖ]と起電力Ｅ[Ｖ]を電圧計を用いて測定し、その関係を調べると次のことがいえる。［実験結果］

１．各抵抗器での電圧降下Ｖ_１[Ｖ]、Ｖ_２[Ｖ]、Ｖ_３[Ｖ]は、すべて等しい。
２．各抵抗器での電圧降下Ｖ_１[Ｖ]、Ｖ_２[Ｖ]、Ｖ_３[Ｖ]は、起電力Ｅ[Ｖ]に等しい。

このことを式であらわすと次式のようになる。

　　　Ｅ　＝　Ｖ_１　＝　Ｖ_２　＝　Ｖ_３　　　（223-1）

　各抵抗器での電圧降下と起電力（一般論）

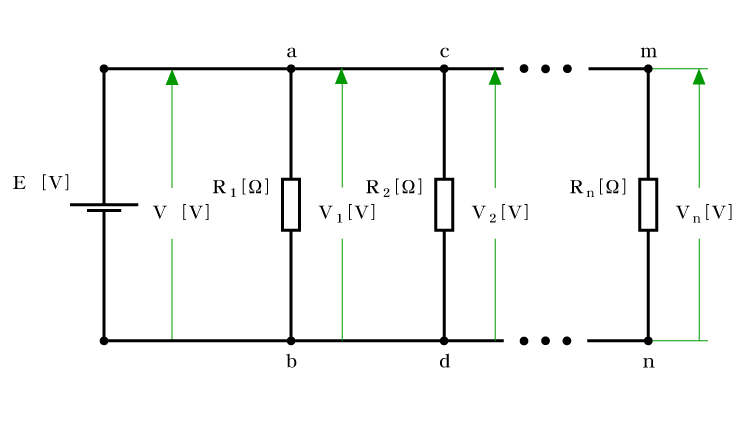

　図．323-2 の回路のような、抵抗器の数がｎ個の場合の関係は、次のようになる。

１．各抵抗器での電圧降下は、すべて等しい。
２．各抵抗器での電圧降下は、起電力Ｅ[Ｖ]に等しい。

このことを式であらわすと次式のようになる。

　Ｅ　＝　Ｖ_１　＝　Ｖ_２　＝　Ｖ_３　＝・・・＝　Ｖ_ｎ−１　＝　Ｖ_ｎ　

　　　　　　　　　　　　　　　　　　　　　　　　（223-2）
