並列接続での電流
|
||||||
| /kairo0221-01 |
 |

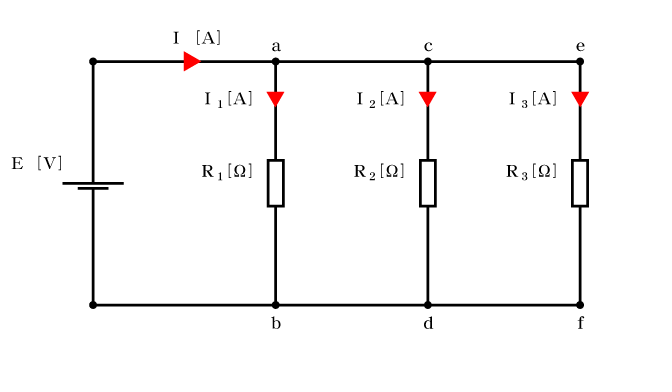

図．221-1 は、３つの抵抗器を並列接続し、電源により起電力Ｅ[Ｖ]を加えた回路である。
この回路において、各抵抗器に流れる電流Ｉ１[Ａ]、Ｉ２[Ａ]、Ｉ３[Ａ]と全電流Ｉ[Ａ]を電流計を用いて測定し、その関係を調べると次のことがいえる。［実験結果］ 各抵抗器に流れる電流の和は、全電流に等しい。 このことを式であらわすと、次式のようになる。 |
|||||
|
/kairo0221-02
|
 |
この関係をキルヒホッフの第１法則という。キルヒホッフの第１法則は、接続点に対し、流れ込む電流と流れ出る電流についての関係を述べた法則である。この内容は、キルヒホッフの第１法則を適用した１つの結果である。 | |||||
|
|
 |
解釈の詳細 ： キルヒホッフの第１法則から(221-1)式を導く | |||||
 |
||||
| [図．221-1/draw] 並列接続での電流 | ||||
| Keyword / Section No. | |||||||
|
並列接続での電流 （一般論）
|
||||||
| /kairo0221-03 |
|

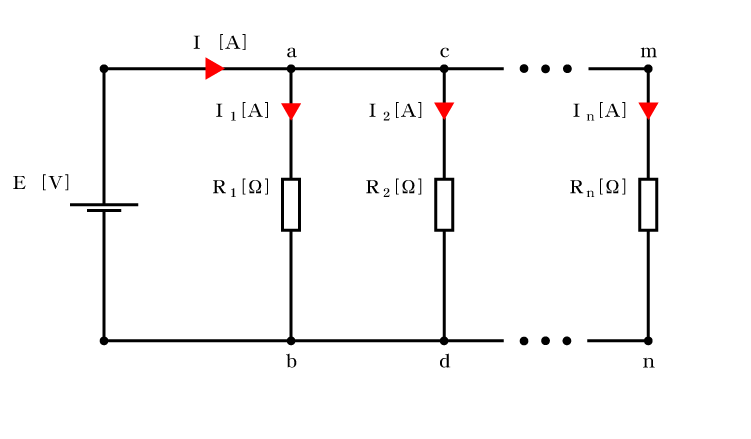

図．221-2 の回路のような、抵抗器の数がｎ個の場合の関係は、次式で表すことができる。
Ｉ ＝ Ｉ１＋Ｉ２＋Ｉ３＋・・・＋Ｉｎ−１＋Ｉｎ (221-2) |
|||||
 |
||||
| [図．221-2/draw] 並列接続での電流（一般論） | ||||
