ＯＡＫＳ１６−ＭＩＮＩで16ｘ32ドットＬＥＤ制御
2003年5月１０日作成
ＯＡＫＳ１６−ＭＩＮＩで16ｘ32ドットＬＥＤモジュールを制御しました このモジュールは秋月電子にて700円で販売しています。
制御はデータ線3本、クロック、ラッチ、ストローブの6本の信号で16ｘ32ドットの制御ができます。制御はＨ８，ＰＩＣできますが今回は新しく発売されたＯＡＫＳ16-ＭＩＮＩで制御してみました。

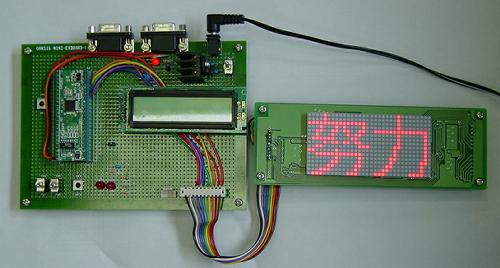

ＬＥＤモジュールで努力と表示してみました。
OAKS16-MINIとLEDモジュールを接続回路図

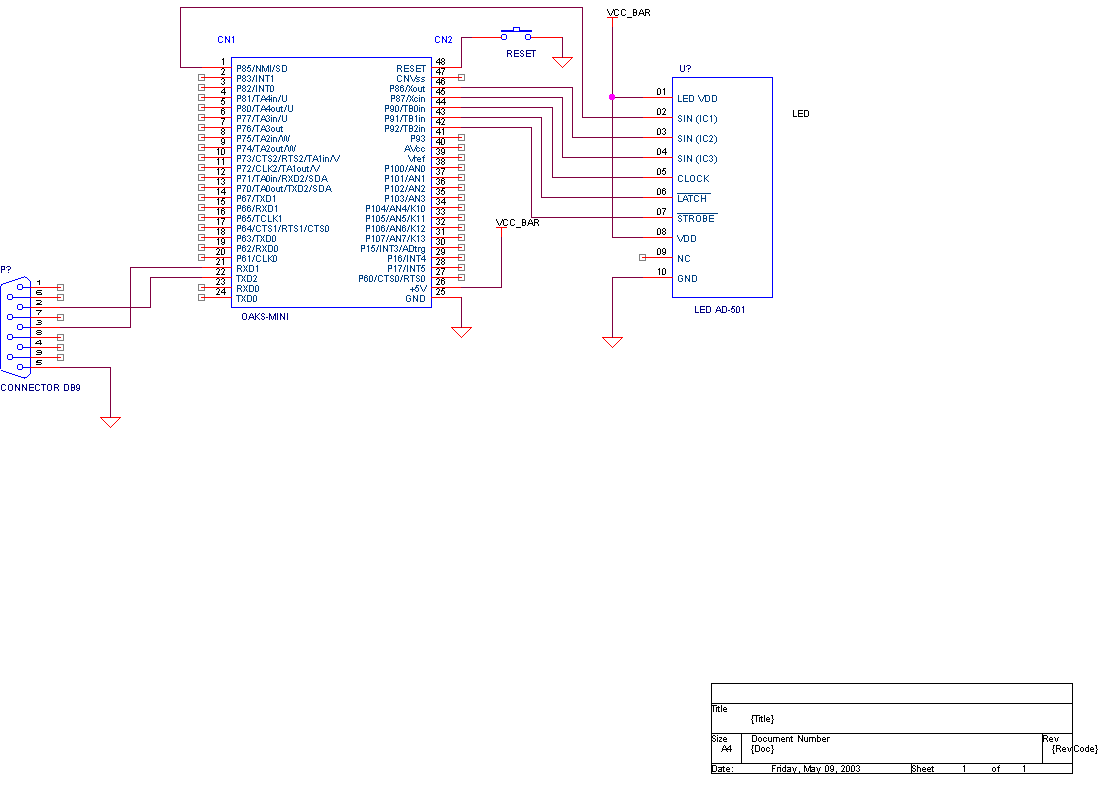

回路図
とりあえずプログラムをここに書き込みました。
