ヘッドユニット調整

■タイムアライメント
私が使用しているヘッドユニットDEH-P919にはタイムアライメント機能といって各スピーカーの距離距離を入力することによって、各スピーカーの出力タイミングをデジタル制御してすべての音を同時に耳に届かせる機能が付いていますので、まずその数値入力を行いました。
距離はメジャーで測定し、実測値を入力しました。



入力値

 ■ネットワーク
このスピーカーの公称値は
　再生周波数　65Hz〜20KHｚ
　入力インピーダンス　4Ω
　出力音圧レベル　91.0ｄｂ
でしたが、High・Midのカットオフ周波数をどこにすれば良いのかが不明でした。
そこで、ネットワークの調整はFOCALのHPで入手した周波数特性のグラフを参考にしました。

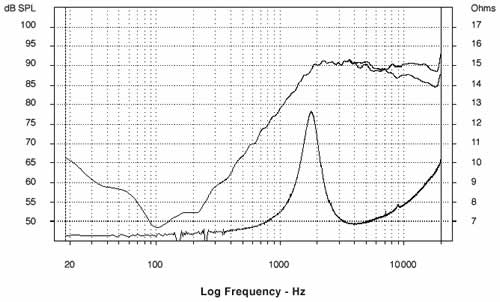

　　High用　ｔｎ47.jpg

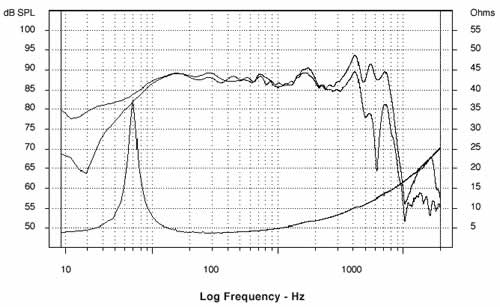

　　Mid用　　5a1.jpg

二つのグラフを見比べながら各スピーカーのカットオフ周波数やフィルターのスロープ・音圧レベルを決めることにしました。

そこでグラフを見てると
　1.入力インピーダンス・出力音圧レベルは2つのグラフの最高値
　2.入力インピーダンス・出力音圧レベルとも各周波数では一定では無い
　3.High・Midで出力音圧レベルに差がある
ということがわかりました。

そこで、周波数に対する音圧レベル・入力インピーダンスを見比べながら、

1.クロスオーバー周波数はなるべく低　
　い方へ下げる。
2.出力音圧レベル　High側を3ｄｂ下げ
　る
3.MidのHPFはスピーカーの減衰特性を
　利用することとし、減衰無し（パスス
　ルー）とする。
ことにしました。



以下の値に決定しました。

■イコライザー
イコライザーを用いてフラットな特性にしようと思い、調整をしました。
私の耳は当てにならないので、ソフトを使いました。

WaveGene　CD-DA やオーディオのチェック用 テスト信号発生ソフト

WaveSpectra　録音も出来る 高速リアルタイム スペクトラムアナライザ

どちらもefuさんのHPでダウンロードできます。

使い方としては
WaveGeneでホワイトノイズのwavファイルを作り、それをCD-Rに焼いてカーオーディオでリピート再生。

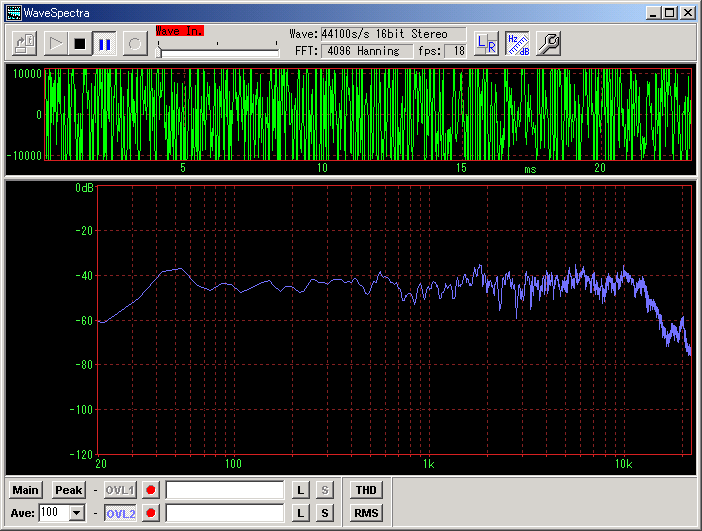

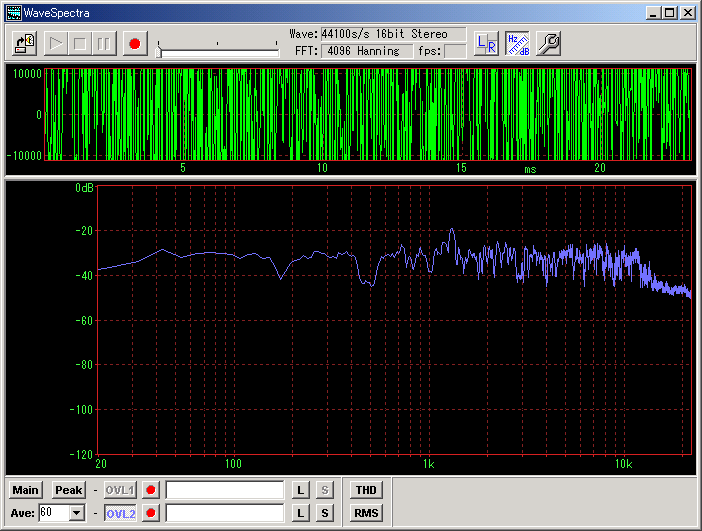

WaveSpectraでグラフを見ながらイコライザー調整。
調整はaveのみのグラフで調整をしたほうがしやすいと思います。

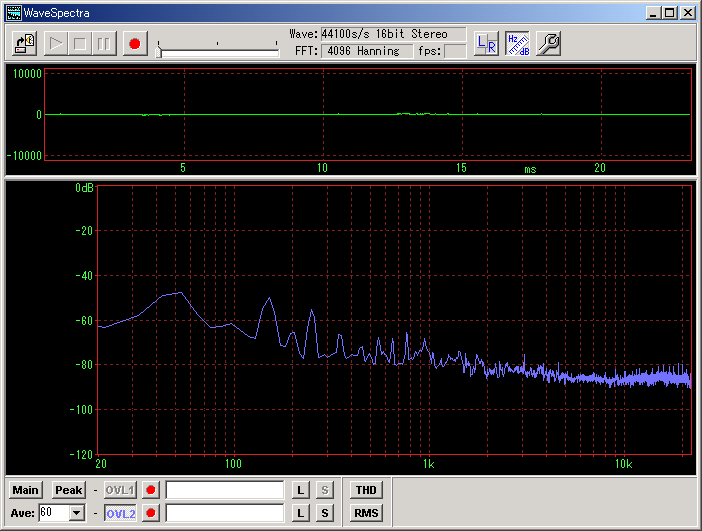

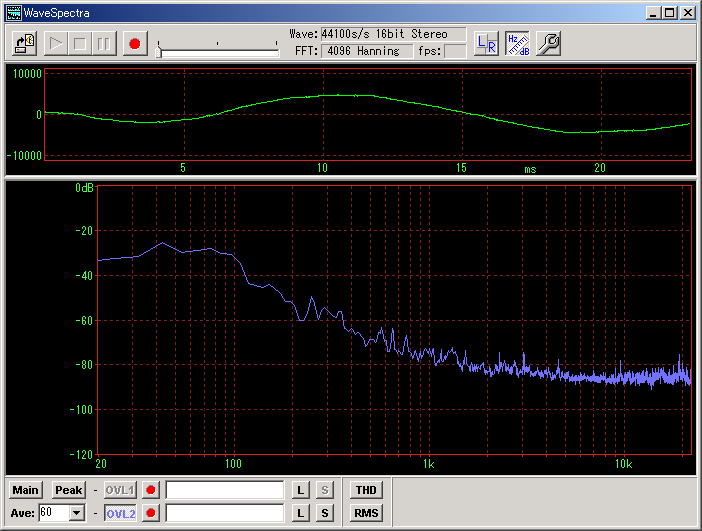

パソコンのノイズの影響やマイクの特性・エンジン音の影響も有りますので、あくまでもその辺を差し引いて考えたほうがよさそうです。
また、私はグラフをフラットに近づけることを目指しましたが、フラットにすることが良い音・聞きやすい音では無いと思いますので各自調整が必要かと思います。

あと、ネットワークのHigh側のレベルが高すぎたので、レベルを-3ｄｂから-6ｄｂへ変更しました。

これで設定が終わり、CDを聴いてみました。

すばらしい〜！
ちゃんと目の前で歌っている〜！！
CDにもよるけど・・・。でも、

もう大満足です。
