松原健司さんからいただきました
>>館山の22kv送電と思われる路線を見てきました。 >>路線の行き先についてですが、国道128号沿いにある変電所(館山市内)から >>出発し、白浜方面に何本かの系統がさまざまなルートでつながっています。 >>配電柱を伝っていく関係上、路線のほとんどが道路沿いなので、あちこち >>追跡をしてみたのですが、白浜付近でいきなり地下に潜ってしまい、つながりが >>分からなくなってしまいましたため、はっきりとした行き先は不明です。 >>なお路線名等は、表示板等が一切見当たらないため、まったく分かりません。
電線を支えるものとしては、鉄塔の他に、鉄柱、木柱、コンクリート柱があります。

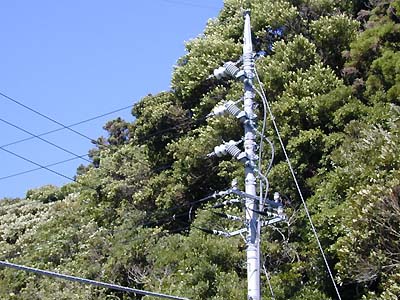

いただいた写真は、最も目にする機会が多いコンクリート柱、いわゆる電柱です。通常は電柱に対して直角に、つまり、3本の電線が水平に並んだ取り付けられていますが、この写真では縦に取り付けられています。また、通常よりも少し大きめの碍子で引き留められています。
つまり、普通の配電用電線とは扱いが違うということですね。(縦配列の場合がないわけではないです)
>>私がこの場所を発見したのは、12年も前の話です。 >>たまたま夏休みの自転車旅行で通りかかったとき、変わった電柱を見つけ、 >>気にとめてはいたのですが、当時いっしょにきていた友人たちに、 >>あの電線が気になるとは言えませんでした。

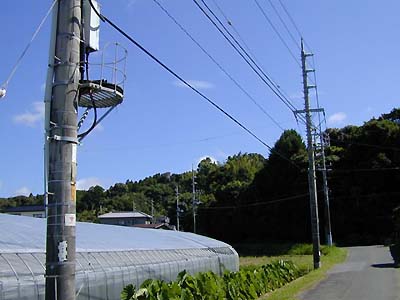

最初の写真の電柱と、その次の電柱が写っているところです。
向こう側の電柱には、通常の配電線で見ることが出来る「水平配列」の引き留め部分があります。
実は「電気設備技術基準・解釈 第72条」に「低高圧架空電線等の併架」という条文が載っています。高い電圧と低い電圧の電線を同じ支持物(鉄塔や電柱など)に一緒に施設するときは、上に高電圧、下に低電圧の電線を配置するのです。
電柱だって、上に行くほど「特等席」になるんです。

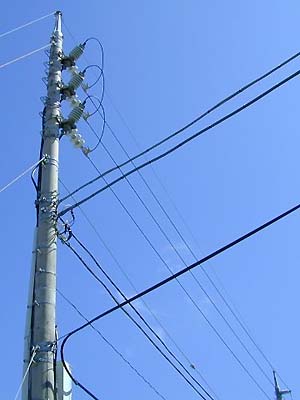

この電柱は、よく見ると上側の電線が地中(?)に引き込まれていく部分のようです。
電柱に取り付けられた碍子には、何か別の装置が取り付けられています。その先から太い被覆付きの電線が電柱に沿って下の方へ。
電柱では、こういった組み合わせの見られるところもあるんですね。
