障害対策用フィルター

電話用のコモンフイルター

電源用コモンフィルター

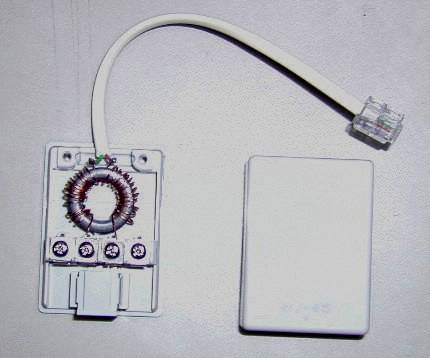

　電話用のコモンフイルターは、トライダルコアにエナメル線を
１３回キャンセル巻きして作成し、ケースに収めた。
　（トライダルコアｆ秋葉原のラジオ会館で１個２００円で購入、
　　ＨＦ用＃４３，ＵＨＦ用＃６１を使用のこと）

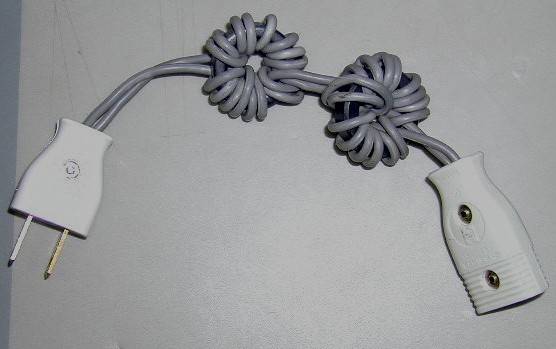

　電源用コモンフィルターは、トライダルコアを電源容量に合わ
せ大きさを選定し、ビニールコードをばらしてキャンセル巻きし
た。

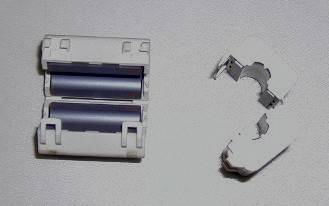

　挟み込み式フィルターは、大量に購入し電波障害ヶ所に５個
単位で挿入した。（秋葉原の秋月で１０個８００円で購入）
　このほか、アース線にもトライダルコアに１３回巻いたコモン
モードフィルターを作成し挿入した。
　（ＬＰＦ＋ＣＭＦとの組み合わせて効果があるといわれている）
　

挟み込み式フィルター
