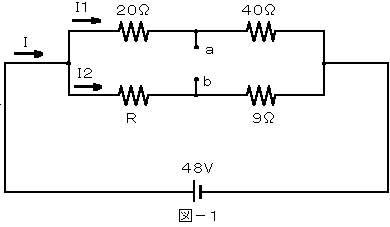

電流Ｉ１はオームの法則により
Ｉ１＝Ｖ／（Ｒ１＋Ｒ２）
＝４８／（２０＋４０）
＝０．８［Ａ］
端子ａの電位は電池のプラス側からは
Ｅ−Ｉ１・Ｒ１＝４８−０．８×２０＝３２［Ｖ］
または、電池のマイナス側からは
０．８×４０＝３２［Ｖ］です。
端子ｂの電位は、端子ａ−ｂの電位差が２０［Ｖ］であるから
３２−２０＝１２［Ｖ］ または、３２＋２０＝５２［Ｖ］
各点の電位は、Ｅ＝４８［Ｖ］より大きくならないので１２［Ｖ］になります。
抵抗Ｒ３にかかる電圧が１２［Ｖ］であるから、オームの法則により
Ｉ２＝１２÷９＝４／３
抵抗Ｒにかかる電圧は、
４８−１２＝３６［Ｖ］
抵抗Ｒは、オームの法則により
Ｒ＝Ｖ／Ｉ２
＝３６／（４／３）
＝２７［Ω］
◆◆ 問１（２） ◆◆
抵抗Ｒにかかる電圧をＶＲ、リアクタンスＸＬにかかる電圧をＶＬとすると、端子ａ−ｃ間に加わる交流電圧Ｅは、
◆◆ 問２（２） ◆◆
題意より、コレクタ−エミッタ間の電圧はＶｃｅ＝６［Ｖ］、負荷抵抗による電圧降下は、
１２−Ｖｃｅ＝１２−６＝６［Ｖ］
コレクタ電流Ｉｃはオームの法則により、

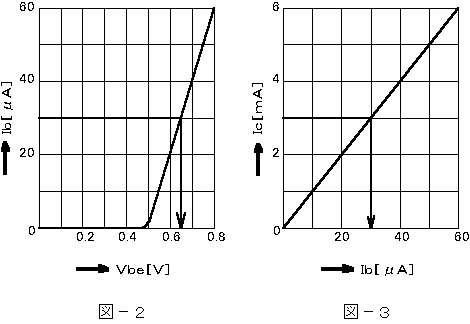

ここで、Ｉｃ−Ｉｂ特性図（図−３）より、Ｉｃ＝３［ｍＡ］のときのベース電流Ｉｂを求めると、Ｉｂ＝３０［μＡ］なります。
次に、Ｉｂ−Ｖｂｅ特性図（図−２）より、Ｉｂ＝３０［μＡ］のときのバイアス電圧Ｖｂｅを求めると、
Ｖｂｅ＝０．６５［Ｖ］になります。
◆◆ 問３（２） ◆◆

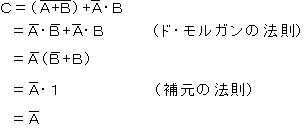

論理式を整理すると、
したがって、表のように１，１，０，０になります。
◆◆ 問３（３） ◆◆

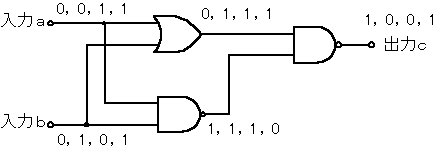

論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。
入力が同じ値のときのみ出力が「１」となるのは、一致演算（等価演算）です。
◆◆ 問４（１） ◆◆
電気通信回線への電圧をＶ0、変成器の１次側の電圧をＶ1、電気通信回線の損失をＬ、増幅器の利得をＧとすると、

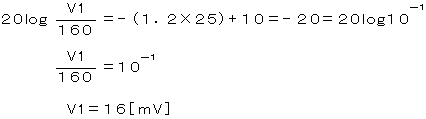

この式に各値を代入すると、
また、変成器の２次側の電圧をＶ2とすると、
Ｖ1：Ｖ2＝４：３
これによりＶ2を求めると
４Ｖ2＝３V1
＝３×１６
Ｖ2＝１２［ｍＶ］
