第１問
（１）抵抗Ｒ２はキルヒホッフの第2法則により、次の関係式が成り立ち求めると、
５８−４＝６（３＋２）＋４Ｒ２
４Ｒ２＝５８−３０
Ｒ２＝６［Ω］
（２）抵抗Ｒはオームの法則より
Ｒ＝１１０／１１＝１０［Ω］
端子ａ−ｂ間の合成インピーダンスＺは
Z=１８０／３０＝６［Ω］
抵抗Ｒに流れる電流ＩＲは
ＩＲ＝Ｖ／Ｒ＝１８０／１０＝１８［Ω］
容量リアクタンスＸｃに流れる電流Ｉｃは
容量リアクタンスＸｃは
Ｘｃ＝Ｖ／Ｉｃ＝１８０／２４＝７．５［Ω］
第３問

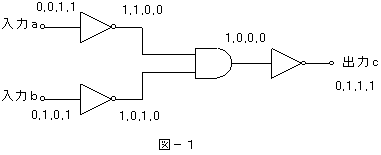

（１）論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。
出力0,1,1,1より論理和に鳴ります。

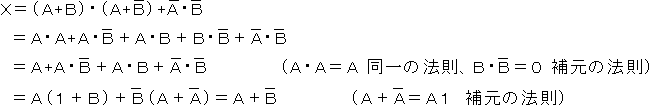

（２）論理関数Ｘは、ブール代数の公式等を利用して簡単にすると次のようになります。

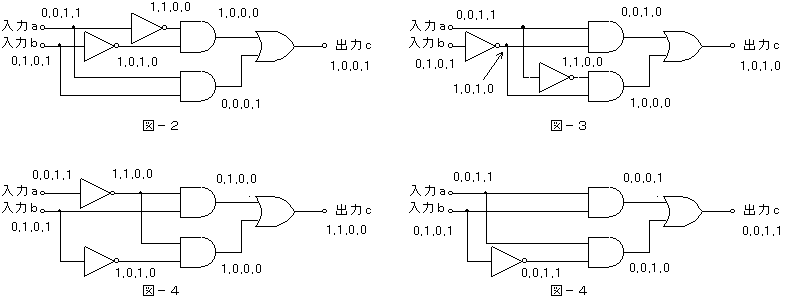

（３）各論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。
（４）出力論理レベルＣ、1,0,0,1は次のようになります。
1,0,0,1=0,0,0,1+1,0,0,0
0,0,0,1は論理積ですので、Ａ・Ｂになります。
第４問
（１）変成器の１次側の電圧をＶ１、２次側の電圧をＶ２とすると１次側の電圧は次のようになります。
Ｖ１：Ｖ２＝３：５
Ｖ１：６５０＝３：５
５Ｖ１＝１９５０
Ｖ１＝３９０［Ｖ］
電気通信回線への入力電圧をＶ０、変成器の入力電圧をＶ２、伝送損失をＬ、増幅器の利得をＧとすると次のようになります。

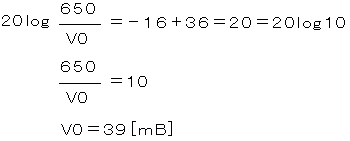

この式にＶ１＝６５０、L＝１６、Ｇ＝３６を代入してＶ０を求めると、
（４）Ａ方向の漏話は近端漏話であり、この漏話減衰量は次のようになります。
漏話減衰量＝１０ｌｏｇ送信電力（誘導回線）／漏話電力（非誘導回線）＝１２−（−２８）＝４０［ｄＢ］
