（１）抵抗Ｒ１に流れる電流Ｉ１はオームの法則により、
Ｉ１＝２１／３＝７［Ａ］
電池の起電力Ｅは、
Ｅ＝Ｉ１（Ｒ１＋Ｒ２）＝７（３＋２）＝３５［Ｖ］
抵抗Ｒ３に流れる電流Ｉ３はオームの法則により
Ｉ３＝Ｅ／Ｒ３＝３５／７＝５［Ａ］
（２）端子ａ−ｂ間のインピーダンスＺはオームの法則により
Ｚ＝Ｖ／Ｉ＝４０／２＝２０［Ω］
誘導性リアクタンスＸＬは、
第３問
（１）１０進数を２進数に変換する場合は、１０進数を２で割りその余りを下から順に並べることにより求めることができます。
１１５を２進数に変換すると１１１００１１になります。

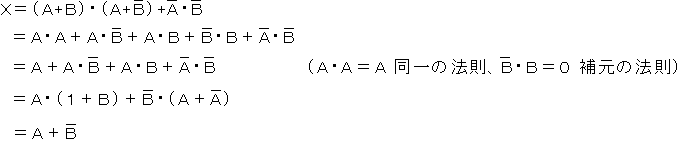

（２）論理関数Ｘは、ブール代数の公式等を利用して簡単にすると次のようになります。

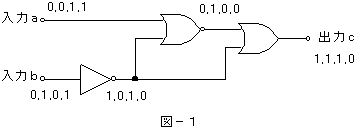

（３）論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。

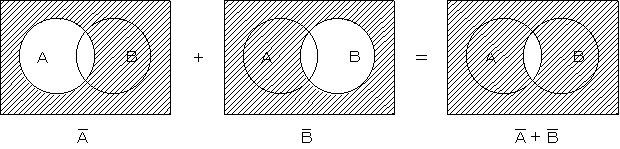

（４）設問のベン図は、下図のようになります。
第４問
（１）入力信号レベル−伝送損失＋増幅器の利得＝出力信号レベル
−５−L＋３０＝−３
L＝２８［ｄＢ］
１キロメートル当たりの伝送損失は、
２８／２０＝１．４［ｄＢ］
