（１） 電流計に加わる電圧は、オームの法則より、
Ｖ＝Ｉ・Ｒ＝０．０３×３９＝１．１７［Ｖ］
また、題意より次の関係式が成り立ちます。
３９Ｒ／（３９＋Ｒ）＝１．１７／０．１２
３９Ｒ×０．１２＝１．１７（３９＋Ｒ）
４．６８R−１．１７R＝４５．６３
３．５１R＝４５．６３
Ｒ＝１３［Ω］
（２） 端子ａ−ｂ間の合成インピーダンスは、
端子ａ−ｂ間の電圧はオームの法則により、
Ｖ＝Ｉ・Ｚ＝０．２ ×１２５＝２５［Ｖ］
第３問
（１）１０進数を２進数に変換する場合は、１０進数を２で割りその余りを下から順に並べることにより求めることができます。
５５を２進数に変換すると１１０１１１になります。

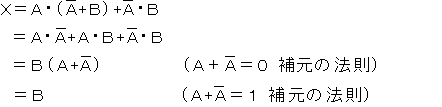

（２）論理関数Ｘは、ブール代数の公式等を利用して簡単にすると次のようになります。

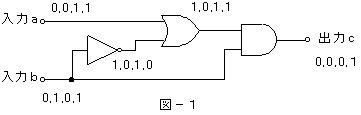

（３）論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。

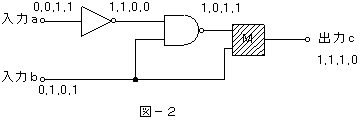

（４）ＮＯＴ回路の出力は、入力0,0,1,1より1,1,0,0になります。
ＮＡＮＤ回路の出力は、入力1,1,0,0と0,1,0,1より1,0,1,1になります。
入力1,0,1,1と0,1,0,1より出力が1,1,1,0になる論理素子は、ＮＡＮＤ回路です。
第４問
（１） ＡＭＰの総合利得Ｇは、
Ｇ＝５＋１０＋２５＝４０［ｄＢ］
入力電圧ＶＩ、出力電圧Ｖｏ、ＡＭＰの利得Ｇには次の関係式が成り立ちます。
この式にＶＩ＝０．８［ｍＶ］、Ｇ＝４０［ｄＢ］を代入し、Ｖｏを求めると次のようになります。
（４）
