（１）題意より次の関係式が成り立ちます。
Ｉ＝２００／ｒ ・ ・ ・ ・ ・ ・ ・ ・ ①
Ｉ（５０＋ｒ）＝７００ ・ ・ ・ ・ ・ ②
① 式を②式に代入してｒを求めると
２００（５０＋ｒ）／ｒ＝７００
１００００＋２００ｒ＝７００ｒ
５００ｒ＝１００００
ｒ＝２０［ｋΩ］
（２）抵抗ＲとコンデンサＸｃとの合成インピーダンスＺは次のようになります。
端子ａ－ｂ間の電圧は
Ｖ＝Ｉ・Ｚ＝４×２０＝８０［Ｖ］
第３問
（１）１０進数を２進数に変換する場合は、１０進数を２で割りその余りを下から順に並べることにより求めることができます。
５３を２進数に変換すると１１０１０１になります。
（２）論理関数Ｘは、ブール代数の公式等を利用して簡単にすると次のようになります。
Ｘ＝Ａ・（Ａ＋Ｂ）＋Ｂ・（Ａ＋Ｂ）
＝Ａ・Ａ＋Ａ・Ｂ＋Ａ・Ｂ＋Ｂ・Ｂ
＝Ａ＋Ａ・Ｂ＋Ｂ （Ａ・Ａ＝Ａ Ｂ・Ｂ＝Ｂ Ａ・Ｂ＋Ａ・Ｂ＝Ａ・Ｂ 同一の法則）
＝Ａ（１＋Ｂ）＋Ｂ
＝Ａ＋Ｂ

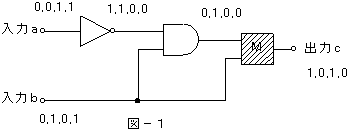

（３）ＮＯＴ回路の出力は入力0,0,1,1より、1,1,0,0になります。
ＡＮＤ回路の出力は入力1,1,0,0と0,1,0,1より、0,1,0,0になります。
入力0,1,0,0と0,1,0,1より、出力が1,0,1,0になるのは、否定論理和です。

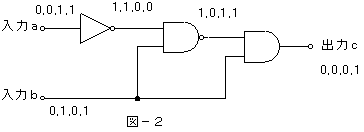

（４）論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。
出力ｃが0,0,0,1より論理積に置き換えることができます。
第４問
（１）増幅器Ⅰの入力をＰ１、増幅器Ⅰ、増幅器Ⅱの利得をそれぞれＧ１、Ｇ２、減衰器の減衰量をＬとし、増幅器Ⅱの出力Ｐ２を求めると次のようになります。
Ｐ２＝Ｐ１＋Ｇ１＋Ｇ２－Ｌ＝－４＋４＋１６－８＝８［ｄＢ］
