平成１２年度第２回アナログ１種　基礎科目

第１問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

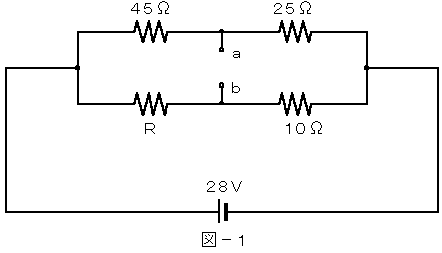

（１） 図−１に示す回路において、端子ａ−ｂ間の電位差が１５ボルトであるとき、抵抗Ｒを流れる電流は、（　ア　）アンペアである。ただし、電池の内部抵抗は無視するものとする。
　　�@０．４ �A１．５ �B２．５ �C２．８ �D３．５

　

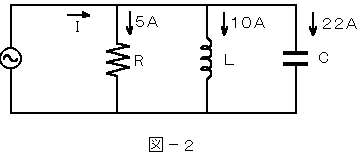

（２） 図−２に示す回路において、抵抗Ｒ、コイルＬ及びコンデンサＣに矢印のような電流が流れているとき、全電流Ｉは、（ イ ）アンペアである。
　　�@８ �A１０ �B１３ �C１５ �D１６ �E１８

　　


（３） 抵抗ＲとコンデンサＣの直列回路において、Ｒの値を２倍にし、Ｃの静電容量の値を（　ウ　）倍にすると、回路の時定数τは、６倍になる。
　　�@１/３ �A２ �B３ �C９ �D２７

（４） 波高率と同様に、交流波形のひずみの度合いを見る目安の一つである波形率は、（　エ　）の比で表され、正弦波形の場合は約1.11となる。
　�@基本波と高調波　�A最大値と実効値　�B最大値と平均値　�C偶数次ひずみと奇数次ひずみ �D実効値と平均値


第２問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

（１） 純粋な半導体の結晶に不純物を加えると、（ ア　）結合を行う電子に過不足が生じ、その結果、キャリアが発生し電気伝導に寄与する。
　　�@誘導 �A共有 �B拡散 �C静電 �D磁気

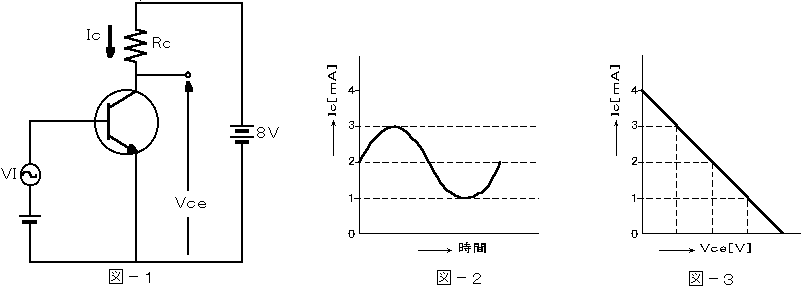

（２）図−１に示す回路において、ベースとエミッタ間に正弦波の入力信号電圧Ｖ１を加えたとき、コレクタ電流Ｉｃが図−2に示すように変化した。Ｉｃとコレクタ−エミッタ間の電圧Ｖｃｅとの関係が図−3に示すように表されるとき、このトランジスタ回路の電圧増幅度を５０とすれば、Ｖ１の振幅は（　イ　）ミリボルトである。
　　�@１０ �A２０ �B３０ �C４０ �D５０
　



（３）負荷抵抗により生じた出力をコンデンサを介して次段へ伝える増幅回路は、（　ウ　）結合増幅回路といわれている。
　　�@直接 �AＣＲ �B変圧 �C抵抗 �Dコンデンサ

（４）エミッタ接地トランジスタ回路において、（ エ ）を得るために必要な抵抗Ｒｅをエミッタに接続した電流帰還バイアス回路では、入出力信号の（ オ ）を防ぐため、Ｒｅに並列にコンデンサを接続する。
　　�@損失 �Aベース−エミッタ間のバイアス電圧 �Bバイパス　�C増加 �Dコレクタ−ベース間のバイアス電圧 �E通過


第３問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

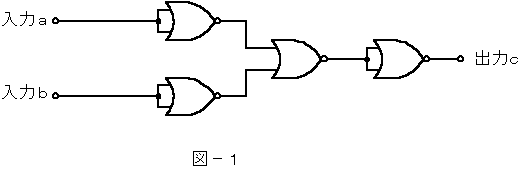

（１） 図−1の論理回路は、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係から、（　ア　）の回路に置き換えることができる。
　　�@論理和 �A否定論理和 �B論理積 �C否定論理積 �D否定論理

　　　


（２） 次の論理関数Ｘは、ブール代数の公式等を利用して変形し、簡単にすると（　イ　）になる。
　　　　
　　

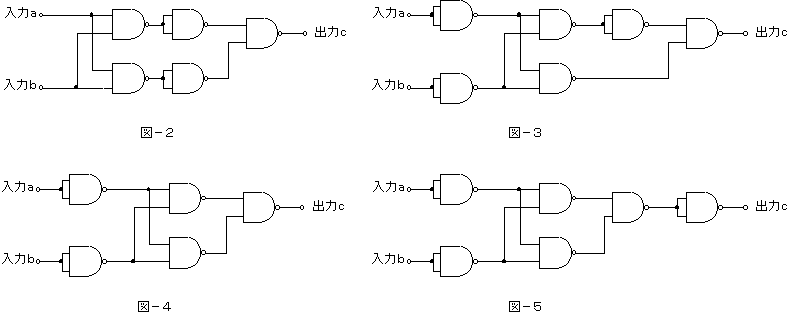

（３） 図−2〜図−5に示す論理回路のうちで、入力ａ及び入力ｂの論理レベル（それぞれＡ及びＢ）と出力ｃの論理レベル（Ｃ）との関係が、の論理式で表すことができる論理回路は、（　ウ　）である。
　　�@図−２ �A図−3 �C図−4 �D図−5




（４）表は、入力論理レベルＡ及びＢと出力論理レベルＣとの関係を示した真理値表である。この真理値表に相当する論理式は、（ エ ）の式で表すことができる。
　　　
　　　
　　　


第４問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

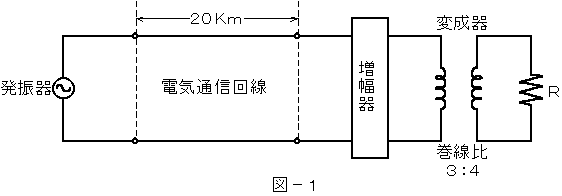

（１） 図−１において、電気通信回線への入力電力が（　ア　）ミリワット、その伝送損失が１キロメートル当たり０．８デシベル、増幅器の利得が１６デシベルのとき、負荷抵抗Ｒで消費する電力は、８０ミリワットである。ただし、変成器は理想的なものとし、入出力各部のインピーダンスは整合しているものとする。
　　�@１６ �A４５ �B６０ �C８０ �D９６ �E１１２

　


（２） 同軸ケーブルは、高周波数帯において信号の周波数が４倍になると、その伝送損失が約（　イ　）倍になる。
　　�@１／４ �A１／２ �B２ �C４

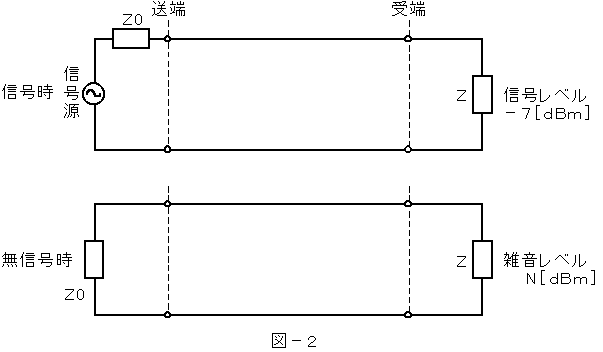

（３） 図−２に示すアナログ方式の伝送路において、受端のインピーダンスＺに加わる信号のレベルが−７［ｄＢｍ］で、同じ伝送路の無信号時の雑音レベルＮが（　ウ　）［ｄＢｍ］であるとき、この伝送路の受端におけるＳＮ比は５６デシベルである。
　　�@−６３ �A−４９ �B−８ �C８ �D４９ �E６３

　　　　


（４） 伝送単位にデシベル等を用いるのは、整合接続した複数の回路におけるそれぞれの減衰量又は利得の（　エ　）で、総合の減衰量又は利得を計算できることが一つの理由である。
　　�@和 �A積 �B自然対数 �C絶対値


第５問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

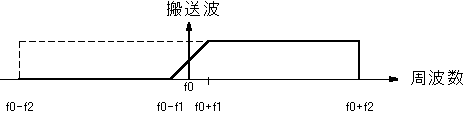

（１） デジタル信号やテレビ信号のように直流成分まで含む信号を伝送する場合の変調方式には、図に示すように搬送波の周波数ｆ0を中心にしてフィルタで斜めにカットする方式が用いられている。このような変調方式を（　ア　）変調方式という。
　　�@ＴＤＭ �AＳＳＢ �BＶＳＢ �CＦＤＭ �DＤＳＢ

　　　


（２） ある周波数以上のすべての周波数の信号を通過させ、その他の周波数の信号に対しては大きな減衰を与えるフィルタを（　イ　）フィルタという。
　　�@高域 �A帯域通過 �B低域 �C帯域阻止


（３） ＰＣＭ方式は、伝送する信号波形を一定の時間間隔でサンプリングし、抽出したパルスの（　ウ　）符号化する変調方式である。
　　�@時間幅 �A位相 �B周波数 �C振幅 �D周期


（４） ＰＣＭ方式で高い信号周波数まで伝送するためには、信号の（　エ　）が必要である。
　　�@サンプリング周期を短くする
　　�Aサンプリング周期を長くする
　　�Bサンプリング・パルス当たりの符号化ビット数を減少する
　　�Cサンプリング・パルス当たりの符号化ビット数を増加する


（５） 光ファイバは、極度に透明度を高めるため石英ガラス等を用い、中心層と（　オ　）といわれる外層の二つの層で構成される。
　　�@シールド �Aクラッド �Bダクト �Cコア �Dラック

　　Ans.

問１（ア）�B　（イ）�B　（ウ）�B　（エ）�D
問２（ア）�A　（イ）�C　（ウ）�A　（エ）�A　（オ）�@
問３（ア）�C　（イ）�C　（ウ）�@　（エ）�B
問４（ア）�C　（イ）�B　（ウ）�@　（エ）�@
問５（ア）�B　（イ）�@　（ウ）�C　（エ）�@　（オ）�A
