（１）４５Ω、３０Ωと１０Ωの合成抵抗は、
（４５×３０）／（４５+３０）+１０＝２８［Ω］
端子ａ−ｂ間の電圧は、
１１２×１０／２８＝４０［Ｖ］
（２）端子ａ−ｂ間の合成インピーダンスは、
Ｚ＝Ｖ／Ｉ＝１００／２＝５０［Ω］
容量性リアクタンスＸｃは、
Ｘｃ＝ＺＳＩＮθ＝５０×０．８＝４０［Ω］
※ ＣＯＳθ＝０．６のとき、ＳＩＮθ＝０．８
（３）Ｒ−Ｃ直列回路のとき時定数は、
τ＝C×R＝１５×１０-6×３００
＝４．５×１０-3 ［秒］
＝４．５ ［ミリ秒］
第３問

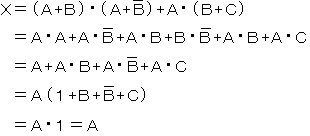

（２）論理関数Ｘは、ブール代数の公式等を利用して簡単にすると次のようになります。

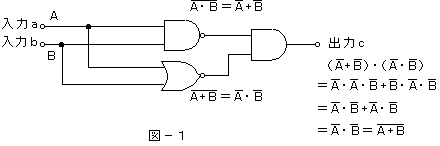

（３）入力ａ及び入力ｂにそれぞれＡ，Ｂを入力すると出力ｃは次のようになります。

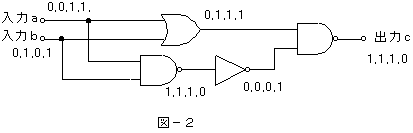

（４）入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。
出力ｃ、1,1,1,0は、否定論理積です。
第４問

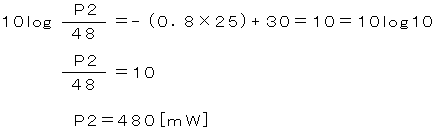

（１） 電気通信回線への入力電力をＰ１、増幅器の出力電力をＰ２、線路の伝送損失をＬ、増幅器の利得をＧとしＰ２を求めると、
また、Ｒ１＝Ｒ２ですから、Ｒ１で消費される電力はＰ２の１／２の２４０［ｍＷ］になります。
（２）Ｘｎ＝１２−（−２８）＝４０［ｄＢ］
