（１）抵抗Ｒ３に加わる電圧は、Ｒ１とＲ２に加わる電圧と等しいから次のようになります。
２４：Ｖ＝３：４
３Ｖ＝２４×４
Ｖ＝３２［Ｖ］
抵抗Ｒ３に流れる電流は、オームの法則により
Ｉ＝Ｖ／Ｒ＝３２／１６＝２［Ａ］
（２）抵抗Ｒはオームの法則により、
Ｒ＝Ｖ／Ｉ＝６０／５＝１２［Ω］
合成インピーダンスＺはオームの法則により
Ｚ＝Ｖ／Ｉ＝８０／４＝２０［Ω］
誘導性リアクタンスＸＬは
第２問
（３）エミッタ電流Ｉｅは
Ｉｅ＝Ｉｂ＋Ｉｃ＝０．０３＋２．８７＝２．９０［ｍＡ］
第３問
（２）論理式を論理代数の公式を用いて簡単にすると、次のようになります。
Ｘ＝（Ａ＋Ｂ）・（Ａ＋Ｃ）
＝Ａ・Ａ＋Ａ・Ｂ＋Ａ・Ｃ＋Ｂ・Ｃ
＝Ａ＋Ａ・Ｂ＋Ａ・Ｃ＋Ｂ・Ｃ
＝Ａ（１＋Ｂ＋Ｃ）＋Ｂ・Ｃ
＝Ａ＋Ｂ・Ｃ

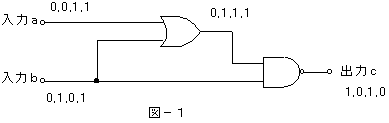

（３）論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。
第４問
（１）２０ｌｏｇ４８０／４８＝−Ｌ＋Ｇ
２０ｌｏｇ１０＝−１２＋Ｇ
２０＝−１２＋Ｇ
Ｇ＝３２［ｄＢ］
