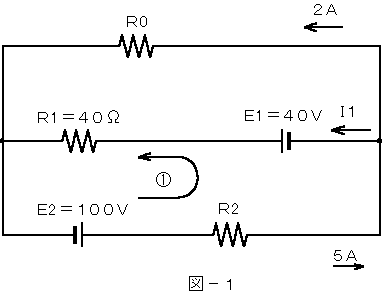

図－1のようにＲ１に流れる電流をＩ１と仮定し、キルヒホッフの第１法則よりＩ１を求めると、
Ｉ１＝５－２＝３［Ａ］
次に①の回路でキルヒホッフの第２法則を適用すると
Ｅ１＋Ｅ２＝５Ｒ２＋３Ｒ１
４０＋１００＝５Ｒ２＋３×４０
５Ｒ２＝１４０－１２０
Ｒ２＝４［Ω］
◆◆ 問１（２） ◆◆
Ｘｃ、ＸＬ、Ｒに流れる電流をＩｃ、ＩＬ、ＩRとし、それぞれの値を求めると、
Ｉｃ＝Ｖ／Ｘｃ＝１２０／６＝２０［Ａ］
ＩＬ＝Ｖ／ＸＬ＝１２０／５＝２４［Ａ］
ＩR＝Ｖ／Ｒ ＝１２０／４０＝３［Ａ］
以上より回路を流れる全電流Ｉは、
これより、力率を求めると
ＣＯＳθ＝ＩＲ／Ｉ＝３／５＝０．６
◆◆ 問３（２） ◆◆

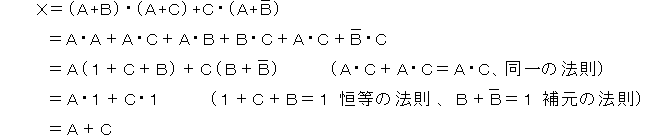

論理式をブール代数の公式を用いて簡略化すると、
◆◆ 問３（３） ◆◆

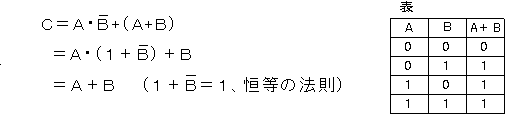

設問の論理式を整理すると次ぎのようになります。
また、Ａ＋Ｂの論理値は、表のように0,1,1,1なります。

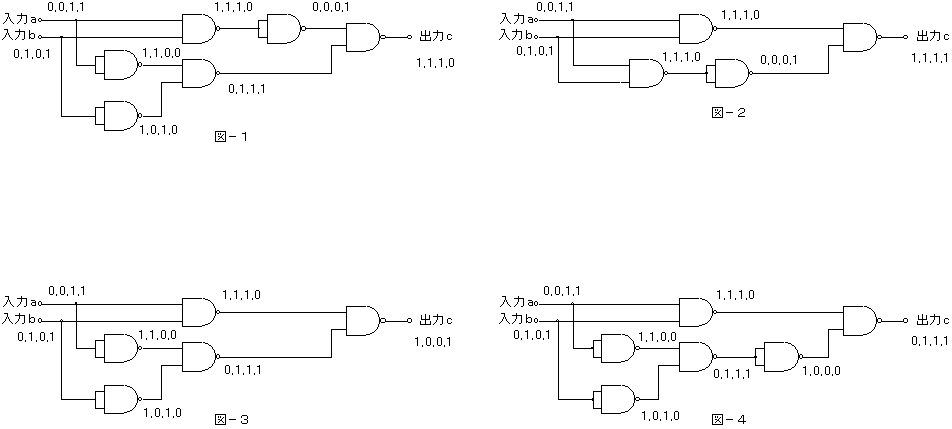

次に各論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。
出力が0,1,1,1になるのは、図－4です。
◆◆ 問３（４） ◆◆

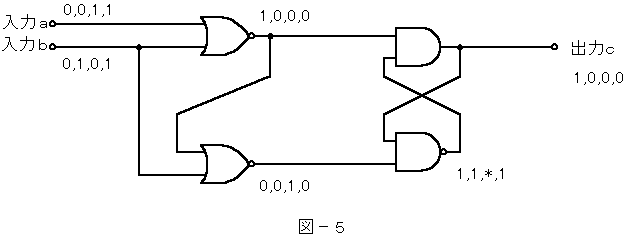

①上のＮＯＲ回路の出力は、入力0,0,1,1と0,1,0,1から、出力ｃは1,0,0,0になります。
②下のＮＯＲ回路の出力は、入力1,0,0,0と0,1,0,1から、出力ｃは0,0,1,0になります。
③ＮＡＮＤ回路では一つでも「０」が入力されると出力は「１」になります。これを利用して入力0,0,1,0から出力ｃは 1,1,＊,0になります。（＊は０か１）
④ＡＮＤ回路の出力は、入力1,0,0,0と1,1,＊,0により、出力ｃは1,0,0,0になります。
したがって、出力ｃが1,0,0,0よりＮＯＲの回路に置き換えることができます。
◆◆ 問４（１） ◆◆
変成器の１次側の電圧をＶ１、２次側をＶ２とすると、巻線比との関係は次のようになります。
Ｖ１：Ｖ２＝２：３
これによりＶ１を求めると、
３Ｖ１＝２×１８
Ｖ１＝１２［ｍＶ］

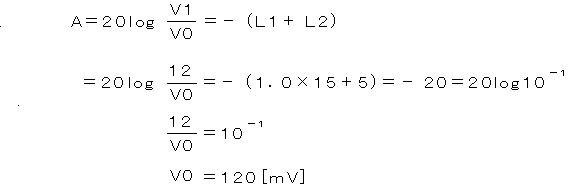

次に電気通信回線への入力電圧をＶ０、伝送損失をＬ１、減衰器の減衰量をＬ２すると、発振器から変成器の１次側までの伝送量Ａは、
◆◆ 問３（３） ◆◆
インピーダンスＺに加わる信号時の出力信号電力をＰｓ［ｍＷ］、無信号時の出力信号電力をＰｎ［ｍＷ］とすると、ＳＮ比は、
ＳＮ比＝１０ｌｏｇ（Ｐｓ／Ｐｎ）＝１０ｌｏｇＰｓ－１０ｌｏｇＰｎ
これに１０ｌｏｇＰｓ＝－２［ｄＢｍ］、１０ｌｏｇＰｎ＝－６４［ｄＢｍ］を代入して求めると、
ＳＮ比＝－２－（－６４）＝６２［ｄＢｍ］
