真空管ラジオ部品の置き換え

真空管ラジオに関する組立部品の入手が、現在難しい部分有ります。
私は、下記の内容で、現状部品に置き換えて、作成致しております。


Parts Name Original Parts Replacing Parts 内容

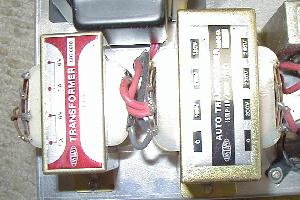

電源トランス 真空管ラジオ用電源トランスは、入手可能ですが、ヒーター用とし、AC6.3Vの出力のトランスと、B電源用とし、AC 100V to 200V のトランスの組み合わせで対応可能です。
但し、Auto Trans の場合、一次、二次間絶縁はされていませんので、御注意を。
整流素子
整流用
2極真空管
6X4

シリコン整流ダイオード


整流回路用 2極真空管の代用にシリコン整流ダイオードが使用可能です。
耐圧・電流値は、回路仕様に合わせること。
また、電源投入時のラッシュ電流制限に直列に抵抗の配慮を。

オイルコンデンサー
オイル コンデンサー

フィルムコンデンサー
オイル チューブラー
コンデンサーは現在生産していないですが、
カップリングコンデンサー等には、フィルムコンデンサーで対応可能です。(耐圧注意)

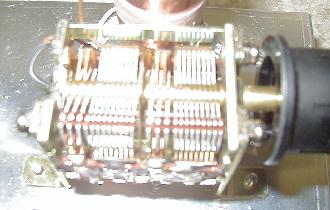

バリコン バリコンは、多連の部品が出回っていますので、
活用しています
ゲルマニュームダイオード ゲルマニュームダイオードの代用に、
ショットキーダイオードが使用可能です。
チタコン 筒型
円盤型
特性上問題有りません。
耐圧注意
電解コンデンサー 相当小型化されており、過去ブロック型は、リードタイプで対応できます。
