ST管5球スーパーラジオ修復

2007年2月21日、大阪 四天王寺 大師会・骨董市で
ST管5球スーパーラジオ 購入しました。 National Super Het
6WC5-6D6-6ZDH3A-6ZP1-12F の標準的な構成です。
修復開始したのですが、なかなか思うように時間がとれずでしたが、
4月14日、修復ほぼ終了し、灯入れを行いました。
放送局受信し、一安心しました。
ブラシアップは、これからじっくり致します。
コンデンサー、抵抗、電源トランス、スピーカ、VR、配線線材は、
交換しました。

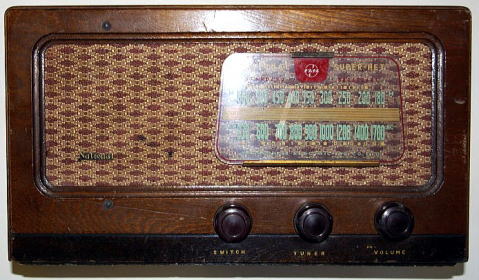

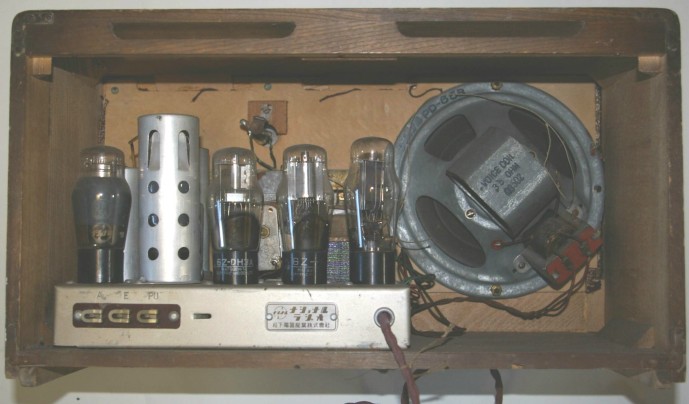

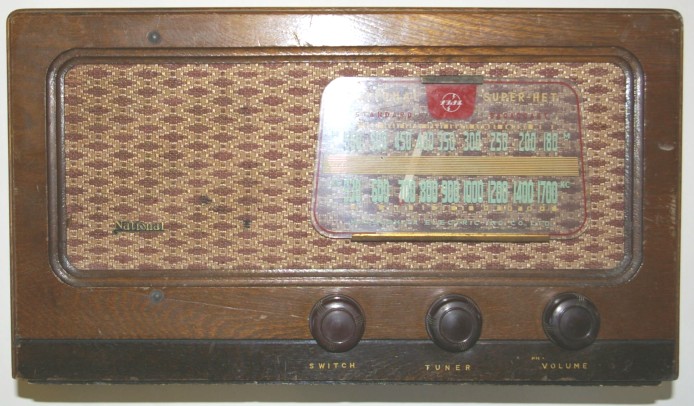

外観

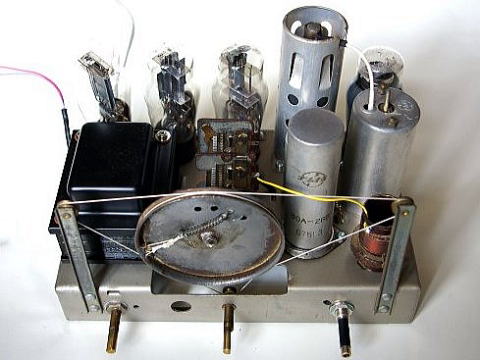

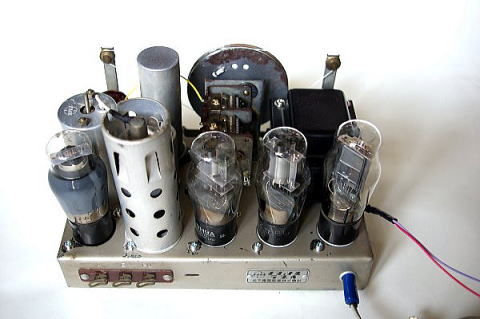

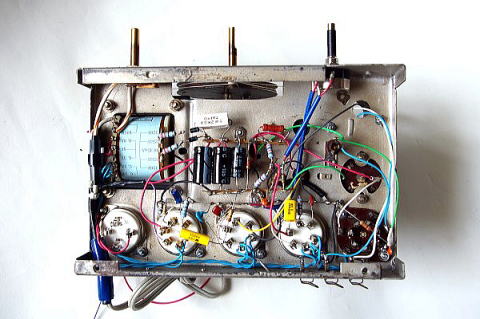

修復後

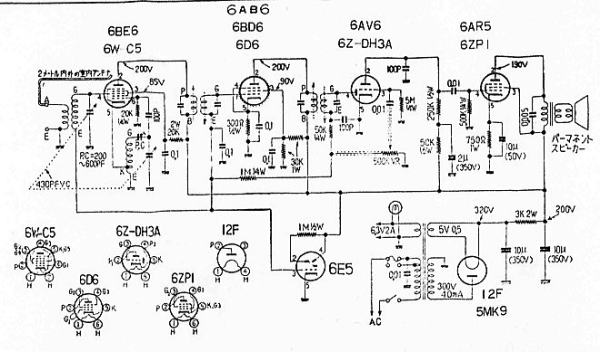

参考回路図
この回路図を、ベースに修復しました。
