Gakken 学研 大人の科学 真空管ラジオ

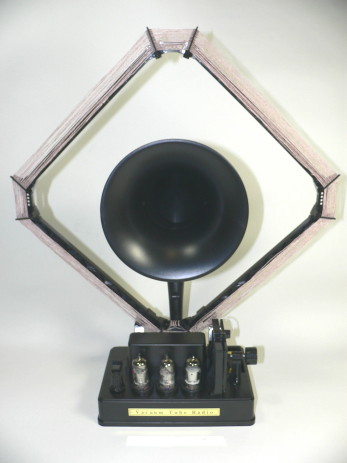

Gakken 大人の科学 「真空管ラジオ」キット 組み立てました。
  (2006年 4月)

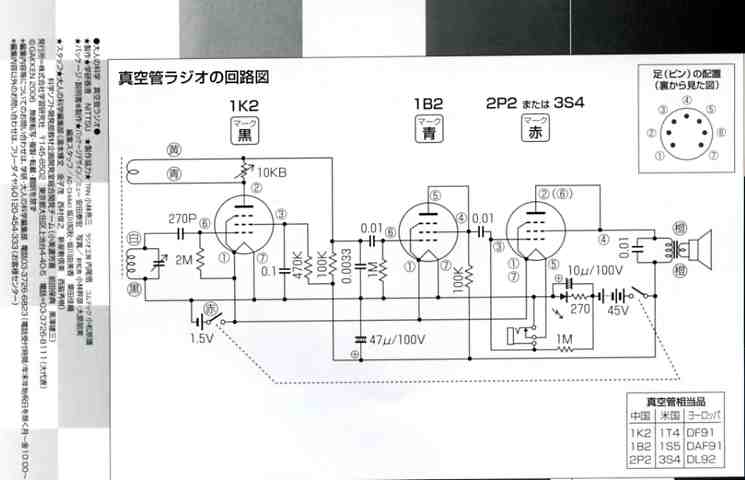

真空管:1K2, 1B2, 2P2 or 3S4 再生式電池管ラジオです。
組み立て時間は、約2〜3時間です。コイル作成に時間と根気必要です。
(気づいた注意事項)
1) バリコン用アルミ板:固定側の保護膜は誘電体、絶縁兼ねています。
  剥がさないこと。剥がれた場合はセロテープで上下に貼り止めます。
2) ヒーター用単二乾電池は、アルカリ乾電池使用して下さい。
3) アンテナコイル作成は、根気よく作りましょう。
4) 電池入れる前に、再度配線確認して下さい。
5) この受信機は、アンテナ指向性を持っています。マンション等
  鉄筋の建物の場、窓際でないと十分受信できません。
6) 再生ラジオとしての受信感度、音量・音質はあります。
  (受信にはコツがいります。)
  現在、市販されているポータブルラジオの性能は、回路構成上
  望めません。

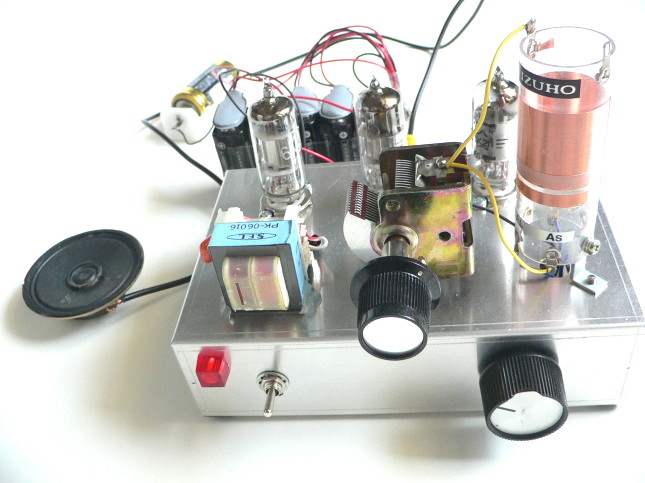

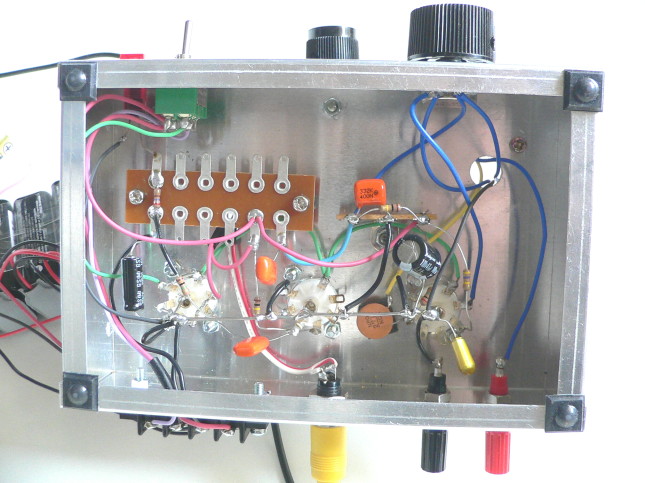

アルミシャーシ に、並4コイル、バリコン使用し、組み立てました。



2008.01.05 作製

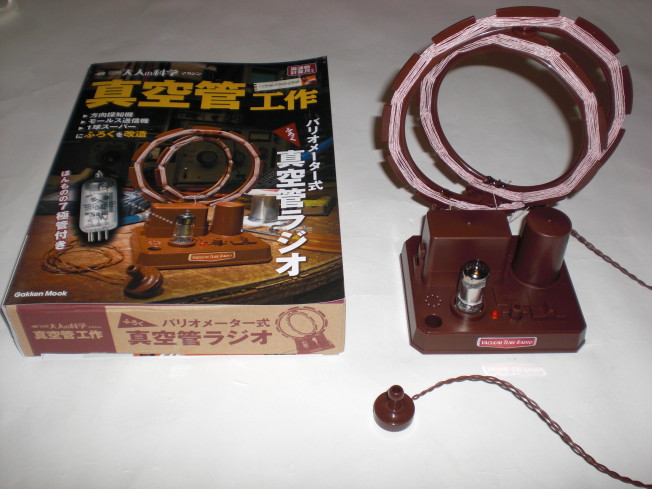

バリオメーター式1球真空管ラジオ
バリオメーター式1球レフレックスラジオです。感度は良好です。 2009.05.30 完成

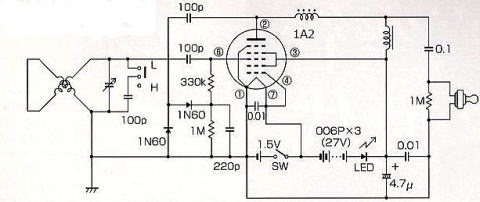

バリオメーター式 真空管ラジオ 回路図
