DSP IC : Si4735

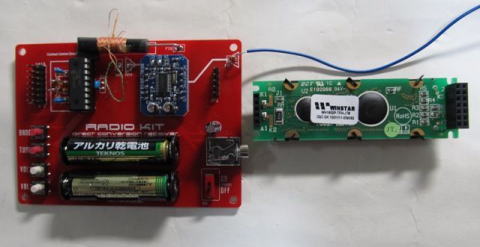

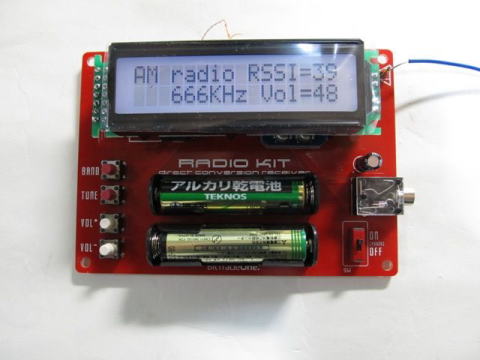

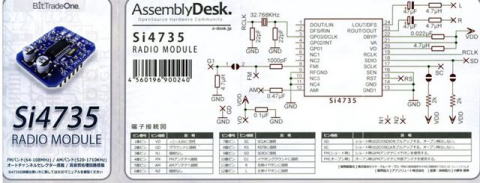

DSP ラジオキット組み立てました。 DSPラジオ、あるいはシリコンチューナ等、半導体で構成したラジオです。 数年前から出回っており、セットにも実装されていますが、キットは それ程出回ってはいませんでした。 実装方法により、相当小型に出来、現在Digital Audio Player にも 多く搭載されています。 アナログ信号をデジタル信号に変換し、ラジオに必須の 選局、増幅、検波などの処理 を行ないます。 この部分にコイル類はありません。 実用動作ですが、、マンションの部屋での感想は、 トランジスタラジオ一般品と比べ、FMは、概ね良好、 AMは、一寸感度悪いかと思います。 基板構成、バーアンテナが、マイコン、LCDに近接しており 抑圧されています。 バーアンテナを離すと、かなり改善しました。 ラジオモジュールは、メイン基板中央上部の豆基板です。 面実装で実装済みです。LCD基板も実装済みです。 左側 DIL IC は、PICマイコンです。PIC16F1827 |
