電池管 5678 を用い1球ラジオ製作しました。
ゲルマラジオに、グリッド検波1球を追加したものです。
5678 構成 |

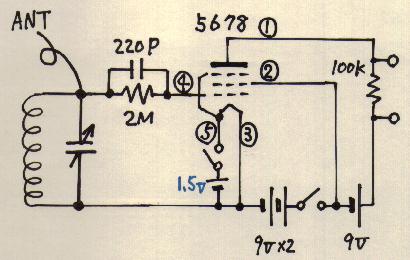

回路図 |

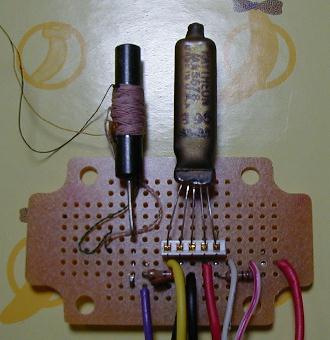

基本部分 ICソケット使用 真空管は小さいです |

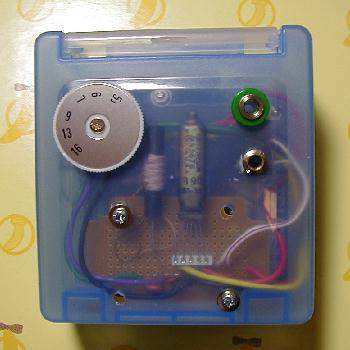

プラスチックケースに入れました。 |
品名 | 仕様 | 数 |
真空管 | 5678 | 1 |
IC ソケット | 5pin に加工 | 1 |
プリント基板(ユニバーサル) | 3x5 cm | 1 |
電源SW | 2回路 | 1 |
イヤホンジャック | 1 | |
クリスタル・イヤホン | 1 | |
バーアンテナ | 1 | |
ポリバリコン | 1 | |
電池ソケット 単3 | 1 | |
電池ソケット 006P | 3 | |
抵抗 100KΩ | 1 | |
抵抗 2MΩ | 1 | |
コンデンサー 220PF | 1 | |
アンテナ端子 | 1 | |
プラスチックケース | 1 |
