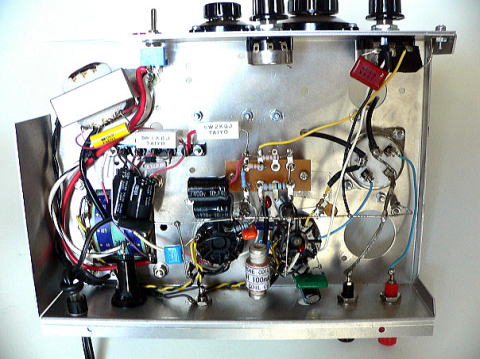

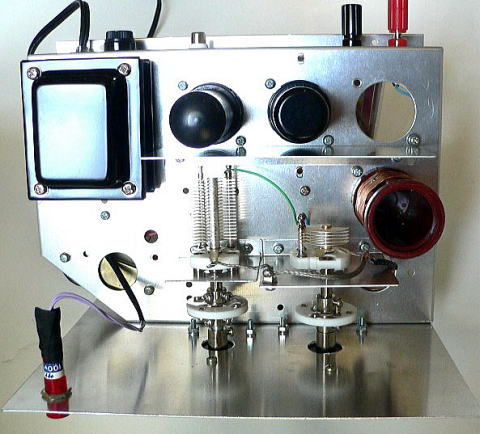

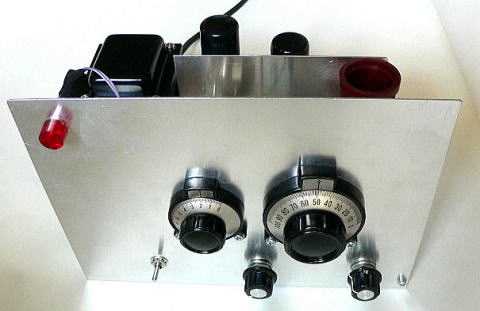

| 真空管：メタル管 6AC7 6AG7 Hi-GM管使用 発振には悩みました。 皆さんのご教授、有り難う御座いました。 種々対応致しました内容は、 1) 出力トランスの位置変更 シャーシ内部へ移動 2) バリコンホット側リード 編組線→撚線 に変更 3) アンテナコイルの位置移動、配線処理変更 4) ヒーター片側アース、他端 C 0.047uF*2 でＧＮＤへ 5) GND(シャーシ）へは最短距離 6) 再生調整用ＶＲへの配線、最短に 7) シールド板の追加 同調回路と、真空管の間に追加 8) 電源トランスを、立て型から、 並４用伏せ型トランスに変更しました。 磁束の方向は変化しています。 トランス巻き線仕様によりますが、整流直後 Ｂ電圧 ３００Ｖ→２３０Ｖ になりました。 9) 同調コイル、再生コイルタップ位置の変更 等実施致しています。 アナログ受信機、奥深いです。 （2008年7月30日製作） |

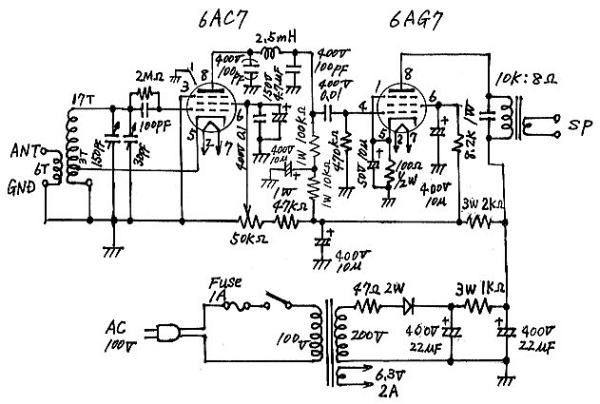

参考回路図
部品構成表（参考）
| 名称 | 仕様 | 員数 | 名称 | 仕様 | 員数 | |
| 真空管 検波用 | 6AC7 | 1 | シャーシ | 並４用穴あき | 1 | |
| 真空管 音声増幅 | 6AG7 | 1 | アルミ板 | パネル用 | 1 | |
| 真空管ソケット | GT管 8P | 2 | バリコン（メイン） | 150P | 1 | |
| 真空管ソケット | ST管 5P | 1 | バリコン（スプレッド） | 30P | 1 | |
| プラグインコイル | 5P | 1 | エナメル線 | φ0.4 程度 | 5m | |
| 電源トランス | 並４用 | 1 | 可変抵抗（再生） | 50KΩ B | 1 | |
| 出力トランス | 10KΩ：8Ω | 1 | ||||
| 高周波チョークコイル | 2.5mH | 1 | 電源スイッチ | AC 125V 安全規格品 | 1 | |
| 中継端子板 | 2 | バーニアダイアル | 2 | |||
| ビス、ナット、ワッシャ、スプリング座金 | 各 20 | バリコン軸カップラー | 2 | |||
| ターミナル(赤) ホット | ANT SP | 2 | 整流ダイオード | 800V 1A | 1 | |
| ターミナル(黒) アース側 | ANT SP | 2 | 卵ラグ | 5 | ||
| 電源コード | 1 | スピーカ | 1 | |||
| コード・ブッシング | 1 | Ｆｕｓｅホルダー | 1 | |||
| 電解コンデンサー | 400V 22uF | 2 | Fuse | 125V 1A | 1 | |
| 電解コンデンサー | 400V 10uF | 3 | 難燃性抵抗 | 3W 1KΩ | 1 | |
| 電解コンデンサー | 150V 4.7u | 1 | 難燃性抵抗 | 3W 2KΩ | 1 | |
| 電解コンデンサー | 50V 10uF | 1 | 難燃性抵抗 | 1W 8.2KΩ | 1 | |
| フィルムコンデンサー | 400V 0.1uF | 1 | 難燃性抵抗 | 1W 10KΩ | 1 | |
| フィルムコンデンサー | 400V 0.0047uF | 2 | 難燃性抵抗 | 1W 47KΩ | 1 | |
| フィルムコンデンサー | 400V 0.01uF | 1 | 難燃性抵抗 | 1W 100KΩ | 1 | |
| セラミックコンデンサー | 400V 100PF | 3 | カーボン抵抗 | 0.5W 100Ω | 1 | |
| 錫引銅線 | 0.5m | カーボン抵抗 | 0.5W 220KΩ | 1 | ||
| ゴム脚 | 4 | カーボン抵抗 | 1/4W 470KΩ | 1 | ||
| カーボン抵抗 | 1/4W 2.2MΩ | 1 |
