中国衛星 #7: BY70-1


● (No.937) 中国衛星 #7: BY70-1 (2016年12月12日)
 ----------------------------------------------

BY70-1
Launch Date: 28 Dec 2016, 12:23JST
Launch Site: Taiyuan, China
Launch Vehicle: Long March 2D
Gaojing-1&2 (SuperView-1&2) - CZ-2D - TSLC, LC9

Beijing Bayi School, Chaina
China Center for Aerospace Science and Technology
V/U transponder Up: 145.920MHz / Down: 436.200MHz
Telemetry and JPEG images taken by the camera: 436.200MHz 9600bps BPSK

http://www.chinaspaceflight.com/satellite/BAYIMS/BY70-1.html
http://destevez.net/2016/12/looking-at-by70-1-image-downlink/
http://destevez.net/2016/12/first-data-from-by70-1/
http://jh4xsy.asablo.jp/blog/2016/12/28/8297297
http://twitter.com/cnspaceflight
http://twitter.com/bg2bhc





(C)ChinaSpaceflight

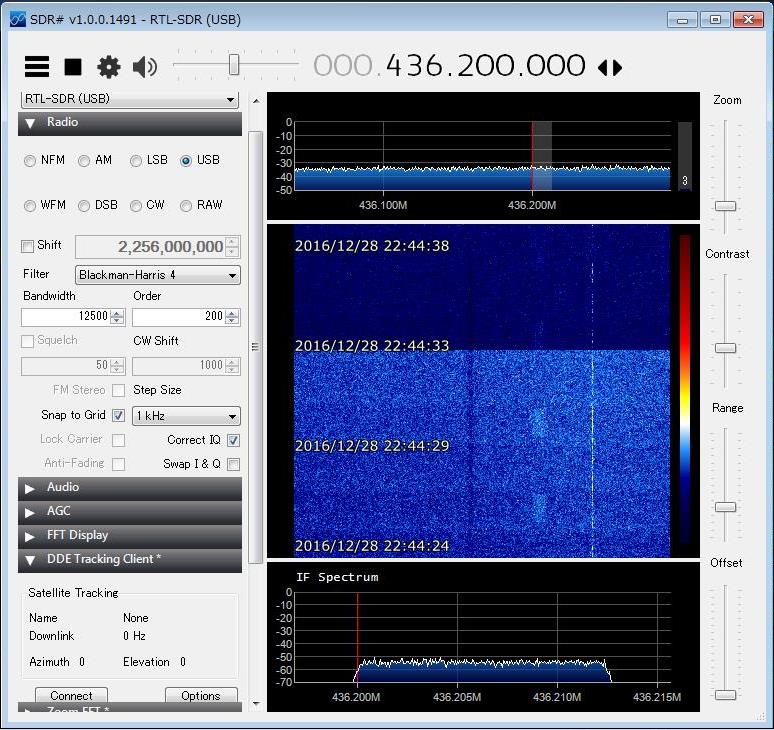

BY70-1 heard today

2016-083A used TLE
1 41907U 16083A   16363.24809891 -.00000705  22256-5  00000+0 0  9993
2 41907  97.5819  74.7012 0229687   7.1141 353.3224 15.66601177    03

22:43-22:48JST, 28 Dec 2016, Ele 5 SW-W-WN, 436.200MHz USB
http://www.dropbox.com/s/bw8iz7f0j9h1ond/61228by7.wav?dl=0

仰角5度のパスで、BY70-1 の信号を確認しました。このパスでは 5秒ごとに信号
を送信していました。436.200MHz USB で受信しましたが、FM かもしれません。
可視円がとても小さい。すぐに大気圏突入しそうです。(下左図)

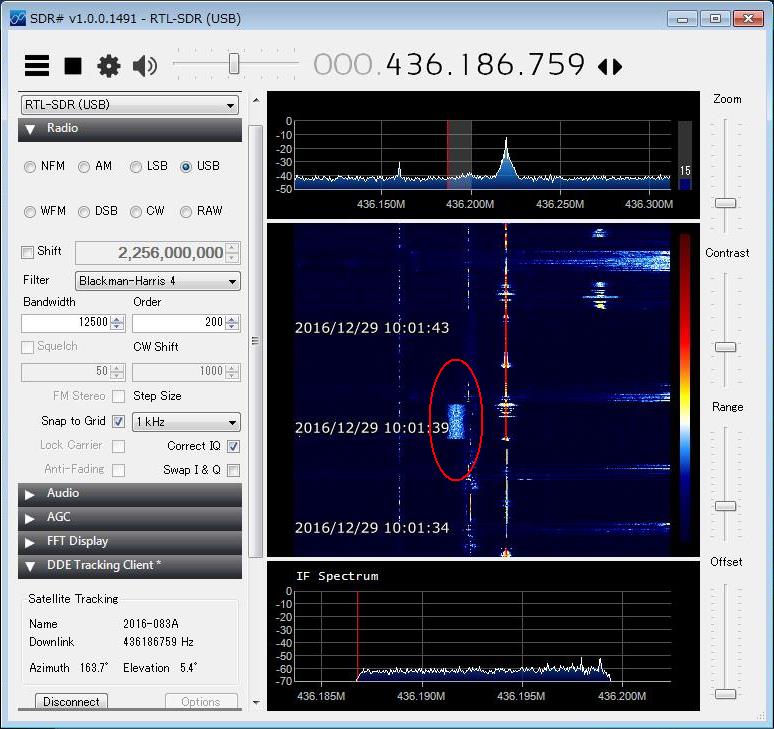

BY70-1 FM Transponder

09:52-10:03JST, 29 Dec 2016, Ele 26 NE-E-S
V/U transponder Up: 145.920MHz / Down: 436.200MHz
Telemetry and JPEG images taken by the camera: 436.200MHz 9600bps BPSK

今朝のパス(09:52JST)では、FMトランスポンダーが ON になっていました。
また、436.200MHz 9600bps BPSKテレメトリーは 30秒毎に戻っていました。
このパスは可視円が大きかった。近地点に近かったのかな? (下右図)




Image taken from BY70-1 by BG2BHC
BY70-1 = 41909 2016-083C, 29 Dec 2016



http://lilacsat.hit.edu.cn/?p=542
http://twitter.com/bg2bhc/status/814312994653904896


BY70-1 telemetry decode by K4KDR




http://github.com/bg2bhc/gr-lilacsat/
http://jh4xsy.asablo.jp/blog/2017/01/06/8305912
http://jh4xsy.asablo.jp/blog/2017/01/28/8338992
http://gist.github.com/K4KDR/66204745366819b77f367c5dcd4c8339
http://destevez.net/2017/01/coding-for-hit-satellites-and-other-ccsds-satellites/
