● (No.894) SDR#1430 + DDE install (2015年12月13日)
　-------------------------------------------------

SDR#の最新Ver1.0.0.1430 をインストールしてみました。(Tnx.>JH1OKL,JO1PTD)
Plugin の SDRSharp.FreqEntry.dll と SDRSharp.SatelliteTracker.dll の二つ
は認識しませんでしたが、SDRSharp.DDETracker.dll は正しく認識して、衛星の
ドップラーシフトを含む周波数を SDR# に時々刻々と送り込むことができました。

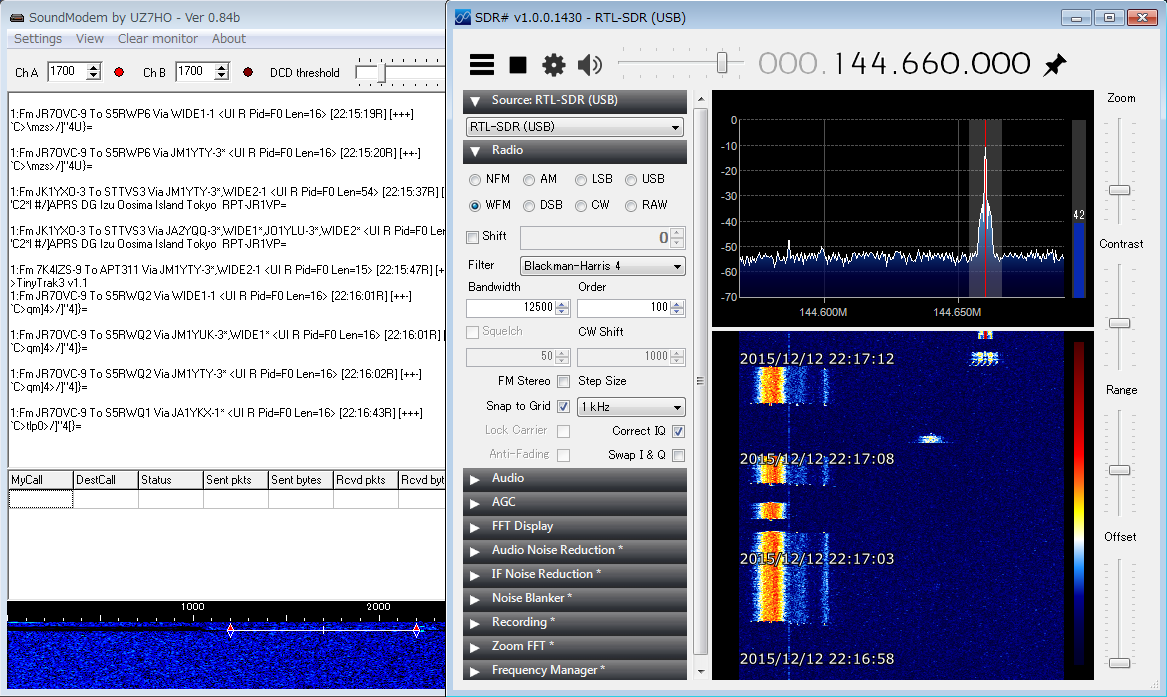

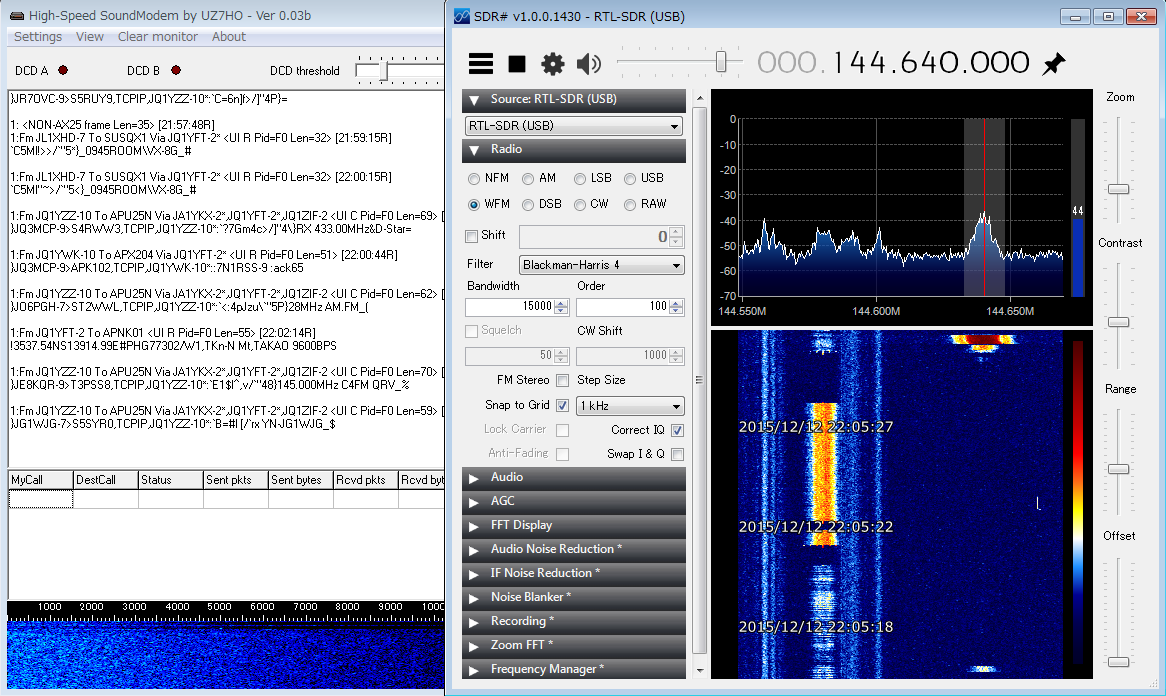

APRS 1k2/9k6 による受信実験と、衛星 UWE-3 に対する実働が確認でき、さらに
SDR#の最新Version &  DDETracker による衛星通信の新システムが稼動しました。

[設定手順]

1. DDE (mydde.zip) を下記サイトからダウンロードする。Driversの項目にある
   "My DDE Client 1.05" がそれ。 Orbitron と同じフォルダ内にそれを解凍。
   "Orbitron - Config" のフォルダ内の Setup.cfg - [Drivers] の項目の中の
   次の行に "SDRSharp=SDRSharp.exe" を追加。

   [Drivers]
   MyDDE=C:\Program Files\orbitron\DDE\MyDDE.exe
   SDRSharp=SDRSharp.exe

2. DDETrackerV7Binaries.zip を下記サイトからダウンロードし、それを SDR#
   と同じフォルダに解凍する。

3. SDR# のフォルダ内にある Plugins.xml に次の一行を記入する。
   <add key="DDE Tracking Client" value="SDRSharp.DDETracker.DdeTrackingPlugin,SDRSharp.DDETracker" />

4. Orbitron を先に起動し、続けて SDR# を起動する。 SDR# に周波数をセット
   して Startボタンを押す。"DDE Tracking Client" - Options - Orbitron と
   チェックを入れ、それから "DDE Tracking Client" - Connectボタンを押す。

5. Orbitron - Mainタブの右欄から衛星を選択。Orbitron - Rotor/Radioタブの
   中の Driver欄で、"MyDDE" を選択する。そのすぐ右横のボタンをクリックし
   "MyDDE" を選択すると "DDE Client" が起動する。DDEの画面上の数値が変化
   していなくても、Orbitron - DDE - SDR#" の流れで SDR# の周波数は自動的
   に衛星を追尾し始める。






[立ち上げ手順]

"Satellite Tracker"、あるいは "DDE Tracker" の立ち上げには手順があるので、
ここに簡略化して記述します。

Satellite Tracker:
   Orbitron起動 -> DDE起動 -> SDR#起動 Start -> Satellite Tracker: Enable
    -> Tracking Software: Orbitron -> Connect -> SDR#周波数自動追尾開始

DDE Tracker:
   Orbitron起動 -> SDR#起動 Start -> DDE Tracking Client Options: Orbitron
    -> Connect -> Orbitron DDE起動 -> SDR#周波数自動追尾開始


[Download URL]

SDR# HP
   http://airspy.com/download/
SDR# v1.0.0.1430 (sdrshap-x86.zip)
   http://airspy.com/?ddownload=3130
DDE (mydde.zip)
   http://www.stoff.pl/downloads.php
DDE/SDR# add-on
   http://www.satsignal.eu/software/DDETracker.html
DDETrackerV7Binaries.zip (SDR# 1411 and later)
   http://www.satsignal.eu/software/DDETrackerV7Binaries.zip


[参考]
   http://www.asahi-net.or.jp/~ei7m-wkt/numbr850.htm
   http://www.asahi-net.or.jp/~ei7m-wkt/numbr927.htm
   http://blog.livedoor.jp/bh5ea20tb/archives/5120924.html
   http://blog.livedoor.jp/bh5ea20tb/archives/5169634.html
   http://yutoribito.cocolog-nifty.com/ham/2015/12/ao-85fox-1a-6-8.html
