● (No.860) Manchester対応 HS-Soundcard_Modem(HSM) (2015年2月28日)
 --------------------------------------------------------------

SoundModem(1200bd AFSK, BPSK対応), G3RUH_SoundModem(9600bd, 19200bd対応)
を開発している UZ7HO局により、さらに新しい High-Speed SoundModem(HSM) と
いうテストバージョン『hs_soundmodem.exe』Ver0.01b が開発されました。対応
するモードは G3RUH 9600bd, 19200bd の他に、Manchester 2400bd-7200bd 及び
HAPN 4800bd となっています。

Manchester は、日本の衛星 FO-12,FO-20,FO-29 のアップリンク周波数でも使用
された FMマンチェスターコードと同様なものと思われます。 HAPN信号とは聞き

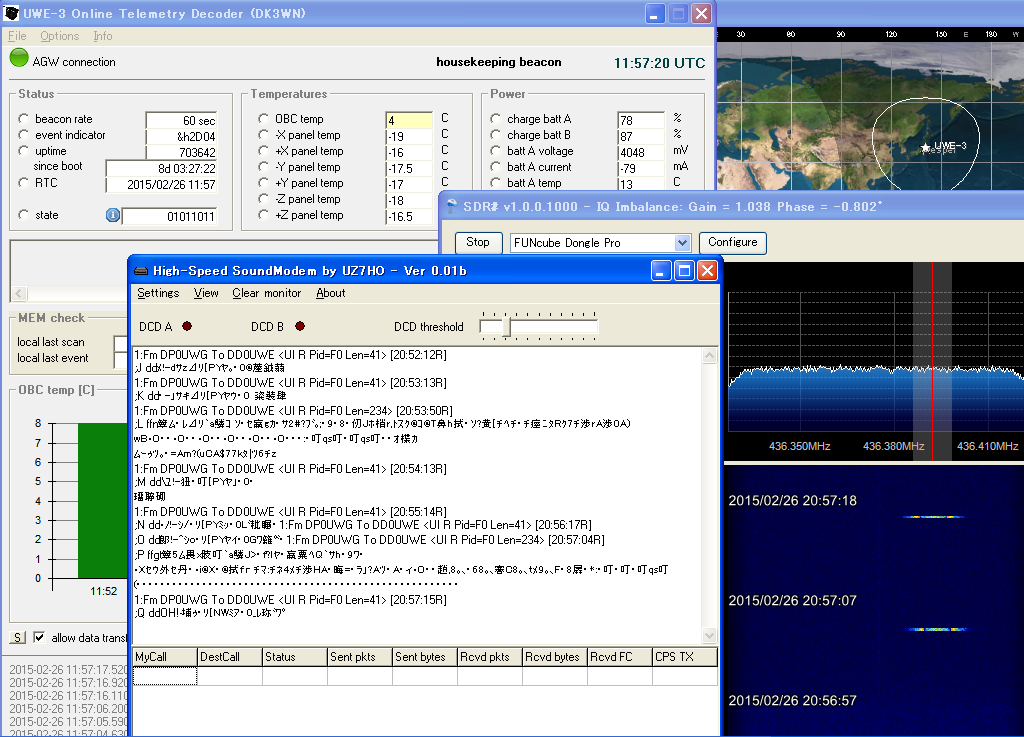

慣れない復調方式で、これについてはよくわかりません。 本日(2015年2月26日)
UWE-3, 20:50-21:03JST, Ele 74 SE-E-N, 9600bps GMSK において、この HSM の
受信テストを行ってみました。G3RUH_SCM と同様に、よくデコードしました。

先日、High-Speed SoundModem(HSM) に関連して、FM Manchester Code について
話題にしました。衛星FO-12,FO-20,FO-29 のアップリンクにも使われていたこの
マンチェスターコードの音源が、DK3WN_HP の衛星AO-16の項目の中にありました。
この音源の拡張子の .rmファイルを再生できる RealPlayer を先にインストール

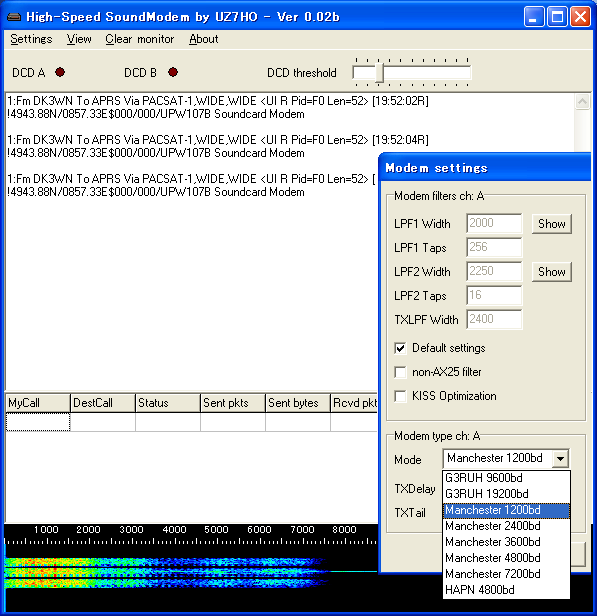

して、それを .wavファイルに変換した後で、Manchester 1200bps にも対応して
さらにアップデートした HSM Ver0.02b を使ってデコード実験をしてみました。

現在、マンチェスターコードを使用した衛星は存在していませんが、とりあえず
HSM によりデコードすることは確認できました。 RealPlayer はウィルスまがい
の動作をする場合があるので、このデコード実験の後にアンインストールしまし
た。なお、変換して作成した .wavファイルは、4秒ほどの小さなファイルです。

hs_soundmodem2.zip
http://uz7.ho.ua/packetradio.htm
http://www.dk3wn.info/sat/afu/sat_ao16.shtml
http://wakky.asablo.jp/blog/2014/02/11/7219874
http://www.ne.jp/asahi/hamradio/je9pel/manchester.wav
