MixW サウンド設定 on Windows 7

● (No.748) MixW サウンド設定 on Windows 7 (2012年5月17日)
　-----------------------------------------------------

Windows7上における『MixW serial port bridge』の設定を、図を用いてその流れ
を以下に示します。まず、標準のMixWソフトを事前にインストールしておきます。
最初に Windows7 のサウンド設定を変更し(1)、ウィザード(2)以降を実行します。


(1) a. コントロールパネル → (ハードウェアとサウンド) → サウンド → 録音
　　     → マイク → 右クリック → ｢無効なデバイスを表示｣ にチェック。

    b. 直後に ｢ステレオミキサー｣ の表示が現れるので、さらに右クリック。
       なお、 ｢モノラルミキサー｣ の項目が現れる場合は、こちらが望ましい。

    c. ｢無効なデバイスの表示｣ にチェックしてステレオミキサーを有効にする。
       なお、衛星から直接信号を受信する場合は、ステレオミキサーを無効にし
       マイク の設定の方を有効に戻し、右クリック → プロパティ → 聴く →
       ｢このデバイスを聴く｣ にチェックを入れる。

    d. ステレオミキサー → 右クリック → プロパティ → 全般
       ｢このデバイスを使用する(有効)｣ を選択。

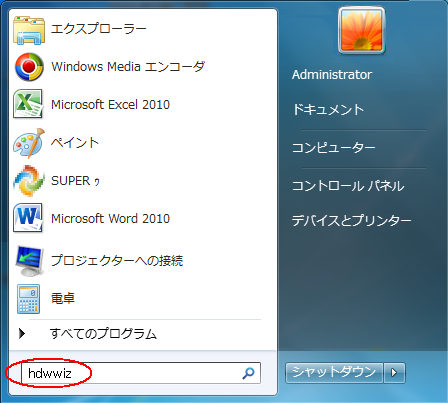

(2) スタート → プログラムとファイルの検索 → ｢hdwwiz｣　と入力。

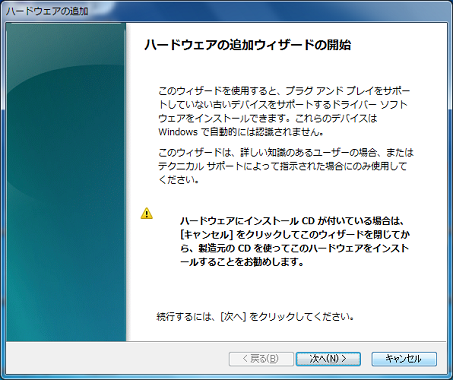

(3) ｢ハードウェアの追加ウィザードの開始｣ が開いたら、次へ。

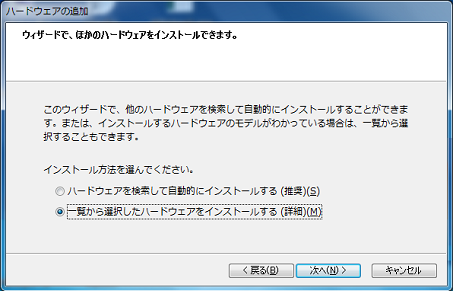

(4) ｢一覧から選択したハードウェアをインストールする｣ にチェック。

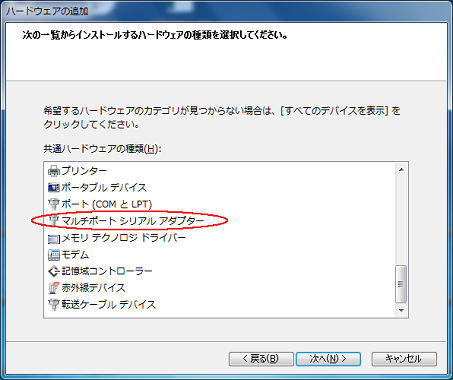

(5) ｢マルチポートシリアルアダプター｣ を選択し、次へ。

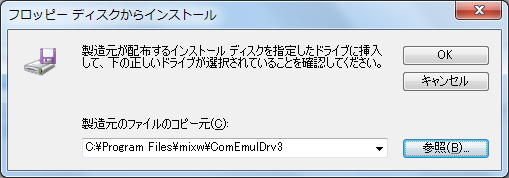

(6) ｢ディスク使用｣ をクリックし、次へ。




(7) ｢参照｣ をクリックし、『ComEmulDrv3.zip』を解凍後のフォルダを指定。

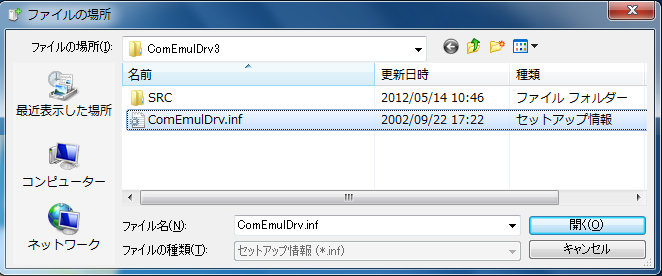

(8) ｢ComEmulDrv.inf｣ を指定し、開く。

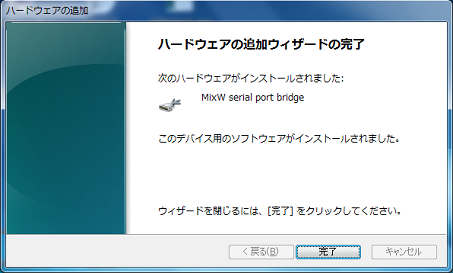

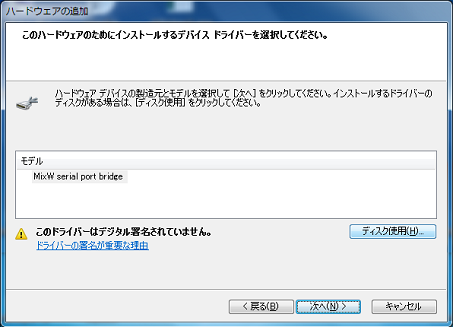

(9) ｢MixW serial port bridge｣ を選択し、インストール。

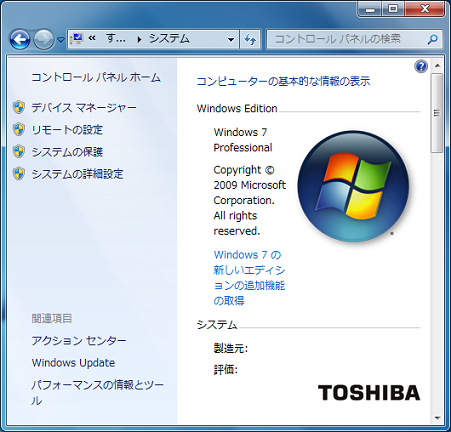

(10) スタート → コントロールパネル → システム → デバイスマネージャー

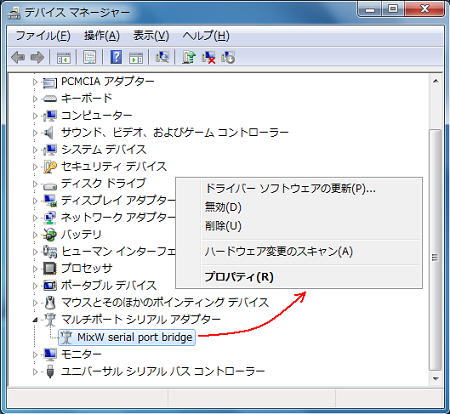

(11) マルチポートシリアルアダプタ → ｢MixW Serial port bridge｣
　　  → 右クリック → プロパティ → Properties

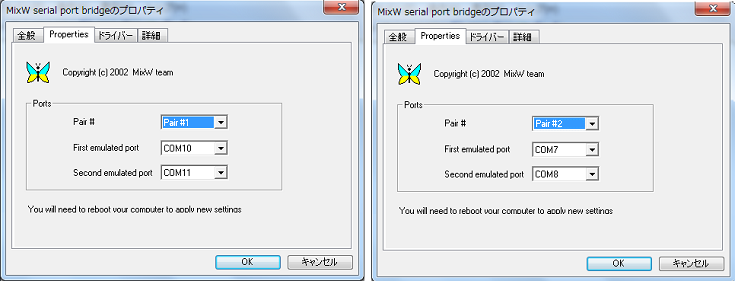

(12) Pair#1: First emulated port:  COM10 (input)
             Second emulated port: COM11 (output)
     Pair#2: First emulated port:  COM7  (input)
             Second emulated port: COM8  (output)  と設定し、PC再起動。

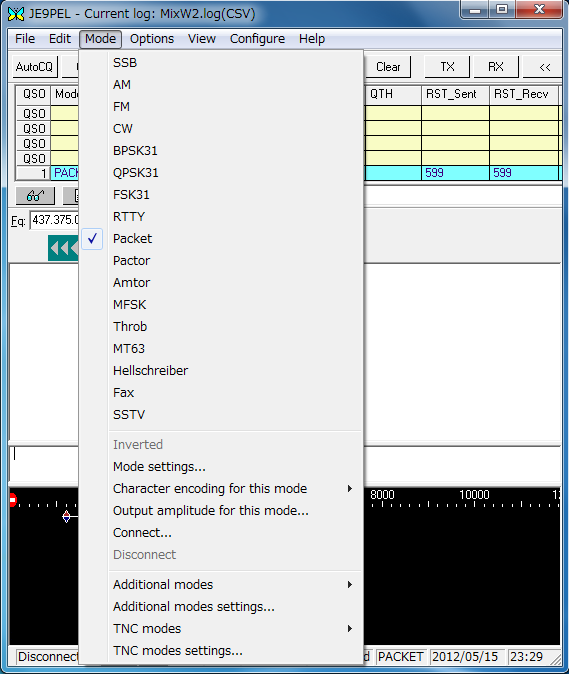

(13) MixW → Mode → Packet をチェック。

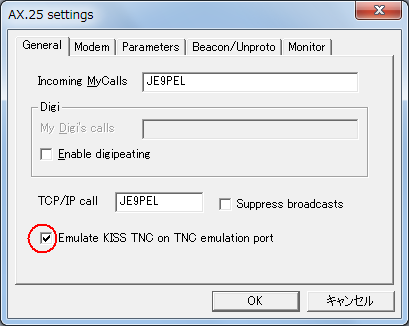

(14) MixW → Mode → Mode settings をチェック。
     General → Emulate KISS TNC on TNC emulation port｣ にチェック。

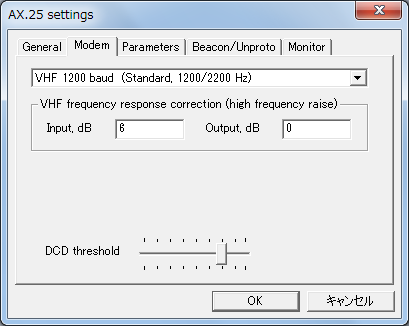

(15) MixW → Mode → Mode settings → Modem
      → VHF 1200 baud (Standard, 1200/2200 Hz) を設定

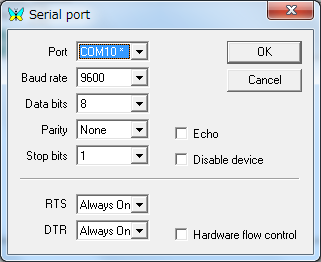

(16) MixW → Configure → TNC emulation port → Serial port
      → COM10* (input) を設定。

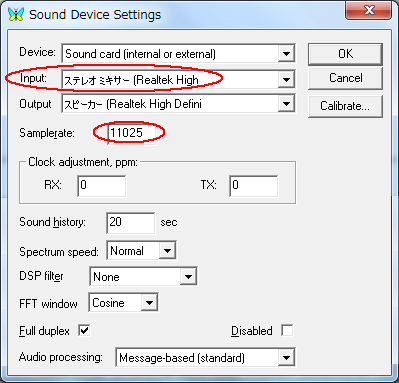

(17) MixW → Configure → Sound Device Settings
      → Input Device 確認、および Samplerate 11025 を設定。
         (9600bps信号の場合は、Samplerate 44100 を設定｡)

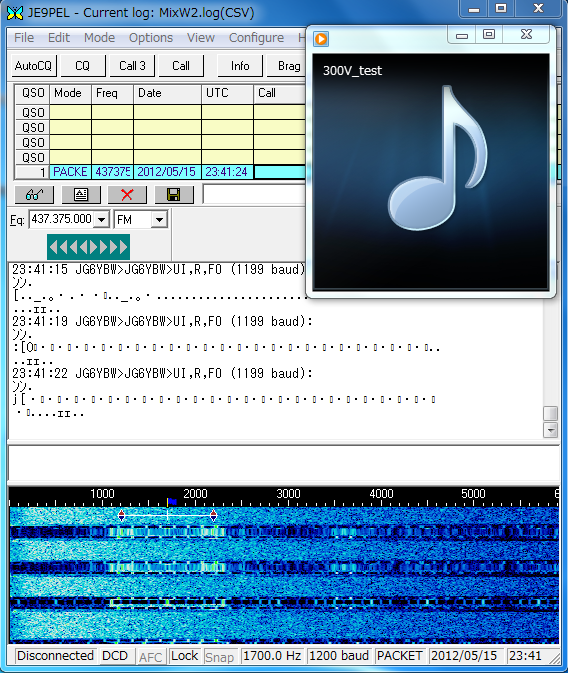

(18) Horyu-2 ｢300V_test.wav｣ 受信図 on Windows 7

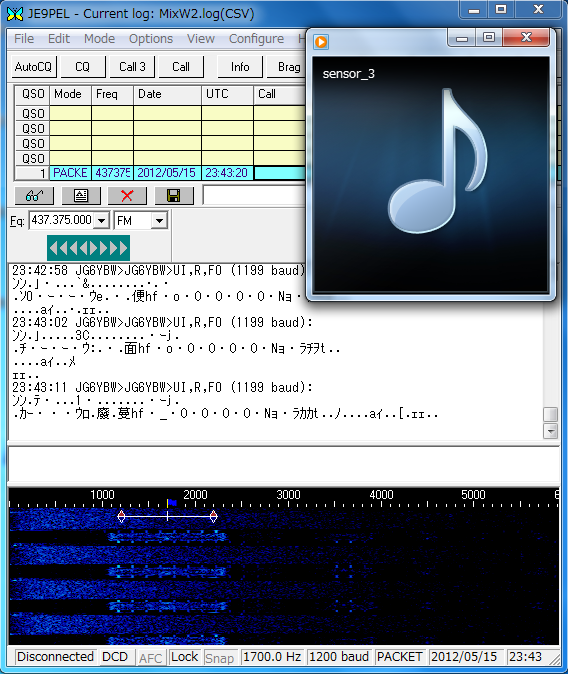

(19) Horyu-2 ｢sensor_test.wav｣ 受信図 on Windows 7

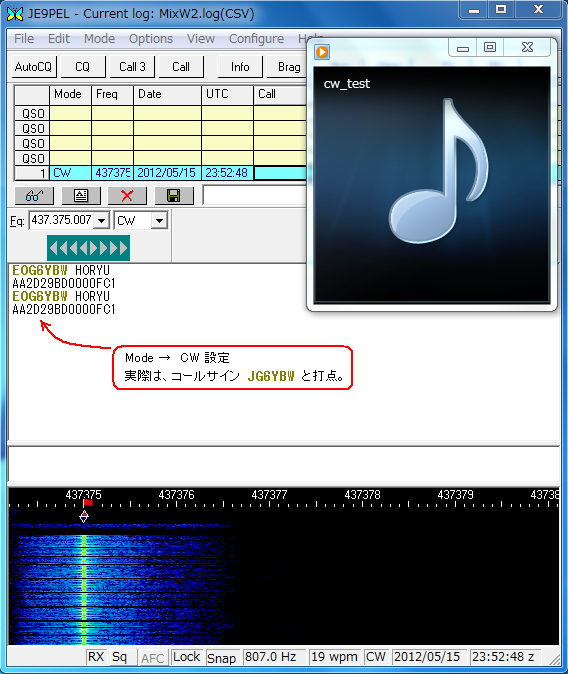

(20) Horyu-2 ｢cw_test.wav｣ 受信図 on Windows 7




(補足1) MixW の Waterfall のバーのところにカーソルを持っていき、Ctrlキー
　　　  を押しながら上半分の赤三角の部分をスライドできる。このとき、別の
　　　 「RX(1)-PACKET」という窓が現れ、受信信号の幅のところに赤三角バー
　　　  を持っていくと、そこにデコードデータが表示されることがある。

(補足2) 衛星信号をサウンドカードで直接受信するときは、コントロールパネル
　　　   → ハードウェアとサウンド → サウンド → 録音 の ｢ミキサー設定｣
　　　  を ｢マイク設定｣ に変更し PC再起動。外部信号はケーブル接続で受信。

(補足3) Windows7/8 の録音デバイスについて
　　 　 http://soundengine.jp/wordpress/tips/tutorial/2672/
        http://www.asahi-net.or.jp/~ei7m-wkt/numbr853.htm

(補足4)
