FUNcube Dongle test #3


● (No.699) FUNcube Dongle test #3 (2011年2月19日)
 ----------------------------------------------

FCD firmware Update

FUNcube Dongle に関連して必要な各ファイルを、YAHOO GROUPS funcube 会員専用
ページからダウンロードして、下記のように所定の手順でインストールし、FCD の
ファームウェアをアップデートする。最新インストール手順 ⇒ fcd_updj.htm


1. まず、User Guides フォルダから各pdfファイルをダウンロードして事前に熟読。

2. FCD frontend & boot loader フォルダから、'FCHID003.zip' および
   'FCHIDBL001.zip' をダウンロード。

3. FCHid003.exe が更新実行ファイル。これを使用する。

   'FCHID006.zip' を解凍して得られる FCHID006 - Debug フォルダ内の
   FCHid.exe では、'FCD Firmware Update Guide-1.pdf' に書いてあるとおり
   には進まなかったが、この FCHID003、および FCHID004 の FCHid.exe では
   うまく進んだ。

   Run FCHid003.exe



   Click on 'Reset to Bootloader'



4. FCHIDBL___Win32_Debug フォルダ内の 'FCHIDBL.exe' がブートローダー。

   Run FCHIDBL.exe



5. Firmware for the FCD フォルダから、'export18f.bin' をダウンロード。

6. 'FCD Firmware Update Guide-1.pdf' に書いてあるとおり進む。

   Open export18f.bin


   Click on 'Write firmware'



7. 改めて 'FCHID006.zip' を解凍して得られる FCHID006 - Debug フォルダ内の
   FCHid.exe を立ち上げると、FCD ファームウェアアップデートが完了している
   ことがわかる。

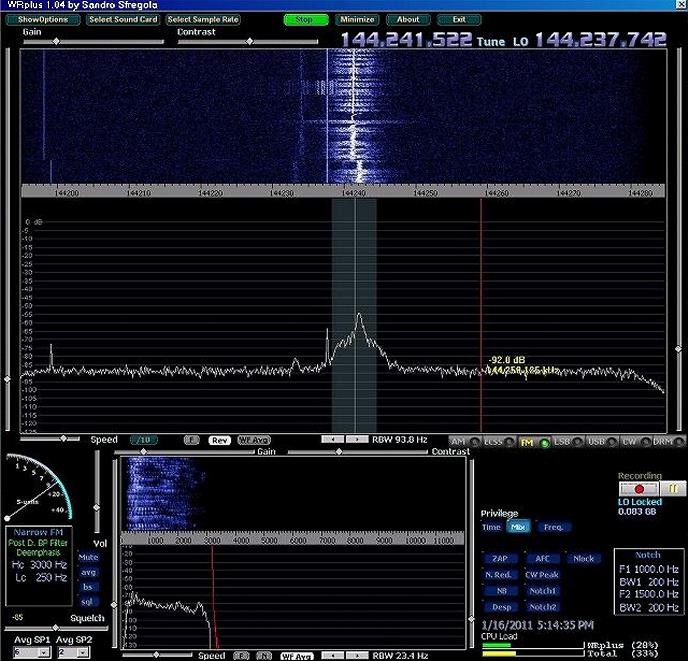

8. SDR Software フォルダから、'WRplus' 'SpectraVue' 等ソフトをダウンロード。
   User Guides フォルダ内にある Configuration pdf ファイルのとおり設定する。
   なお、WRplus は自動的に全画面表示されるが、ショートカット−プロパティ−
   リンク先の欄で、-wv を付けて起動すると通常画面になる。


   http://www.wrplus.altervista.org/



   http://www.moetronix.com/svdownload.htm


9. SATCONTROL_FCD フォルダから、'satcontrol_fcd 0.9.14.zip' をダウンロード。
   SATCONTROL_FCD Ver 0.9.2 Update

   なお オリジナルの satcontrol_fcd 0.9.14 は、ドイツ語仕様のため化け文字が
   出る。この化け文字を解消したソフトを必要な方は、JA0CAW局Blogコメント欄に
   mailアドレスを書いて問い合わせると入手することができます。(Tnx.>JA0CAW)

10.ExtIO_FCD.dll G0MJW フォルダから、'Newer_ExtIO_FCD_G0MJW.dll' をダウンロード。
   これを自局の FCD, HDSDR フォルダ等にコピーし、ファイル名の頭の Newer_ を
   削除する。これは、'satcontrol_fcd.exe' の 'connect FUNcube dongle' 欄に
   チェックを入れた時、および HDSDR運用に必要。

11.DK3WN_HP から、OCXファイル群をダウンロード。
   その中の mscomm32.ocx を、自局の FCD フォルダにコピー。
   そうして satcontrol_fcd.exe を立ち上げることができる。






12.satcontrol_fcd.exe と FCD の周波数表示が異なる場合は、
   satcontrol_fcd.exe−FCD Control-G0MJW−Expert−Frequency Offsets−IF(kHz)
   に適切な調整値を入れることで、FCD Control - G0MJW の FCD returns Hz 周波数
   の表示を Frequency(MHz) の周波数の表示とほぼ一致するようにできる。自局では、
   FO-29 の場合 +46.18kHz、CO-65 の場合 +46.37kHz。145MHz では、+15kHz。





最新インストール手順
http://www.asahi-net.or.jp/~ei7m-wkt/fcd_updj.htm
