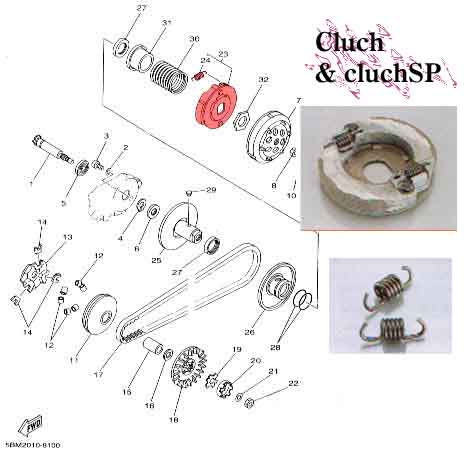

クラッチ クラッチ【クラッチアセンブリ】

　スクーターのクラッチは一般的に自動円心クラッチを採用している。このため、アイドリング時にはＯＦＦ、回転に上昇に伴って一定の回転数でＯＮを自動で行うのである。
　問題になるのはこの”一定の回転数”がそのエンジンに見合った所に来ているか、なのである。メーカー側ももちろんキッチリとやるのであるが、様々な使用条件を考慮していくと、わざとベストな回転数からハズしたチューニングを行わざるをえないようである。
　これらのチューニングを行うにあたって具体的な調整箇所はクラッチシューの重量とそれを引っ張るスプリングの強度である。例えばシューの重量が重くなれば、シュー自体にかかる遠心力が大きくなり、スプリングを引っ張る力が大きくなるので、低い回転数で同じ力が加わる。つまり、ミートの回転数が下がる。又、スプリングの強度が変化するとクラッチを引っ張る力が変化するためクラッチシューが動き出す回転数を変化させることが出来る。
report e.asano
●クラッチ【クラッチアセンブリ】

２４Ｇ−１６６２０−００：採用車種 '83ＪＯＧ等
クラッチＳＰ：不明
　file not found.


５４Ｖ−１６６２０−００：採用車種 '86ＪＯＧ、'84前期チャンプ等
クラッチＳＰ：５４Ｖ−１６６２６−００×２
　file not found.


２ＪＡ−１６６２０−００：採用車種 '87ＪＯＧ、チャンプＲＳ、6.8psJOG-Z、'96ａｐｌｉｏ等
クラッチＳＰ：２４Ｇ−１６６２６−００×２
　軽量クラッチとして使えると言われている。重量５８０ｇ


２ＸＸ−１６６２０−００：採用車種 ＪＯＧ８０
クラッチＳＰ：５４Ｖ−１６６２６−００×２
　file not found.


３ＧＦ−１６６２０−００（０１）：採用車種 '90ＪＯＧ９０、'98ＢＷ's、'96ＪＯＧ(6.8ps)、（'97ＪＯＧ９０、'96ＡＸＩＳ）等
クラッチＳＰ：２４Ｇ−１６６２６−００×２
　重量６５０ｇ


３ＶＰ−１６６２０−００（１０）：採用車種 '90ＡＸＩＳ、'97ＪＯＧ(6.8ps)、（'92ＡＸＩＳ）等
クラッチＳＰ：２４Ｇ−１６６２６−００×２（２ＪＡ−１６６２６−００×３）
　file not found.


３ＶＲ−１６６２０−００：採用車種 '90ＡＸＩＳ９０等
クラッチＳＰ：不明
　３枚シュータイプらしい。重量８５０ｇ


４ＣＸ−１６６２０−００：採用車種 '91ＡＸＩＳ９０等
クラッチＳＰ：不明
　file not found.


５２Ｗ−１６６２０−００：採用車種 エクセル、'84前期チャンプ等
クラッチＳＰ：５４Ｖ−１６６２６−００×２
　file not found.


３ＡＡ−１６６２０−００：採用車種 チャンプＣＸ、'88ＢＷ's等
クラッチＳＰ：２４Ｇ−１６６２６−００×２
　file not found.


２ＶＫ−１６６２０−００：採用車種 '90ＪＯＧ(6.8ps)等
クラッチＳＰ：不明
　file not found.


３ＹＫ−１６６２０−００：採用車種 '91ＪＯＧ−Ｚ(7ps)等
クラッチＳＰ：５０Ｗ−１６６２６−００×３
　３枚シュータイプ。外径も大きく、専用のアウターが必要。


３ＹＪ−１６６２０−００：採用車種 '93ＪＯＧ−Ｚ(7ps)等
クラッチＳＰ：３ＶＲ−１６６２６−００×３
　３ＹＫのバリエーションと思われるが詳細は不明。


５ＧＤ−１６６２０−００：採用車種 '99ａｐｌｉｏ等
クラッチＳＰ：不明
　file not found.


３ＷＮ−１６６２０−００（０１）：採用車種 '95ＺＲ、'93ａｐｌｉｏ、ａｐｌｉｏＥＸ、ａｐｌｉｏU（'97ＺＲ）等
クラッチＳＰ：２ＪＡ−１６６２６−００×２
　file not found.


５ＥＭ−１６６２０−００：採用車種 '99ＺＲ等
クラッチＳＰ：不明
　file not found.


５ＢＭ−１６６２０−００：採用車種 '97ＧｰＪＯＧ、ＺU、'99ＪＯＧ(7.2ps)、'99ＪＯＧ(規制後)等
クラッチＳＰ：３ＶＲ−１６６２６−００×２
　Nakanumaさんから、情報提供いただきました！誠にありがとうございますっ！
今晩は、いつも参考にさせて頂いております。
以前２７Vベルトのデータを送りました。Nakanumaです。
今回、落札したAXIS９０エンジンに　５BMクラッチが付いていたので（なぜだー？？？）、
参考までにデータ送ります。
５BM２枚クラッチ　５６０ｇ
Gロックアウターが付いてました。
スプリングは、４ＫＮ（白）でした。
外周直径（シューからシューまで）　１０２.８ｍｍ

ちなみに秤は、あまり正確では無いかもしれません。
３ＹＪが７０５ｇ　３枚
４ＶＰも７０５ｇ　３枚　と表示されます。
では、また！


４ＫＮ−１６６２０−００：採用車種 ＧＥＡＲ
クラッチＳＰ：２４Ｇ−１６６２６−００×２
　file not found.

※この資料室では、皆様からの貴重な情報をお待ちしております。宛先はこちらコミュニケーションスペースまで。
