３ Ｗ ミ ニ ア ン プ








６石ピュアコン

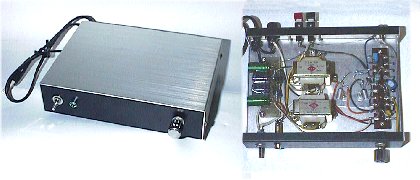

　　試作器




　このセットを試作するまえに、前段にオペアンプを使ったセットを組んだのですが、パワーオ

ペアンプが安価で出てきたので、中途半端にＩＣを使うのは、あまり意味がないように思えたの

です。そこでディスクリートアンプの腕試しの意味で組んだのですが、案の定、電源を入れたと

たんにパワートランジスタを壊してしまいました。予備の石が無かったので、手持ちの石の中か

ら hfeの合う石を探し出して使ったのですが、製作過程の失敗例と言うことで調整手順を中心に

紹介したいと思います。

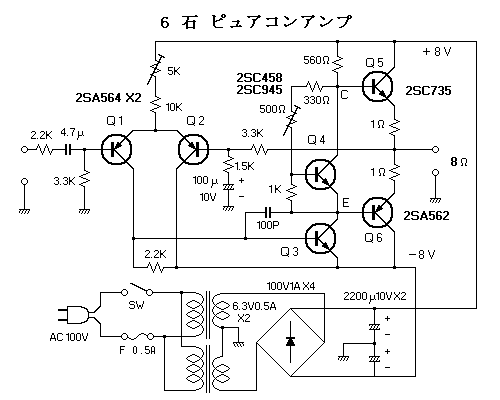

　まずＱ１Ｑ２は hfe250ぐらいの特性のあった石、Ｑ３はhfe300、PC0.2Wぐらい、Ｑ４は hfe

200ぐらいで同等の石なら何でもいいです。そしてＱ５Ｑ６ですが、上記の事情で手持ちの中から

Ic300mA以上、メタルカンタイプでhfeの合った石をシャーシに取り付けて使いました。また御存

知でしょうが、規格表の hfeは目安にしかならないので、実測することをお薦めします。


　組終わったら パワー段をはずして 動作チェックをする。

１．5KのトリマーでＥ点が電源の8Vマイナス0.6Vになるようにする

２．500オームのトリマーでＣ点Ｅ点間が1.2Vになるようにする

３．上記の調整をもう一度繰り返す。

４．ここで初めてパワー段をつなぎ、上記の調整を繰り返す。

５．500オームのトリマーで 1オームの両端の電圧が 5mから10mVになるようにする。

６．5Kのトリマーで中点とアースとの電圧差が 0Vになるようにする。


　当初は定格に余裕があるパワーTrだったので、いきなり全部接続して電源を入れた為に失敗し

てしまったのです。

　ただ現在使用の石も I c に幾分余裕があるので、石の塗装を剥がして取り付けるなど放熱を

強化すれば、５Ｗぐらいは絞り出せそうです。まあそこまでするくらいなら、新規に買ってきた

方が早いですが・・・
