Zorki-3M　低速シャッター　その2

　いよいよ低速シャッターの機構です． なお，今回の写真は全て正常動作するZorki-3Mで撮影しています．

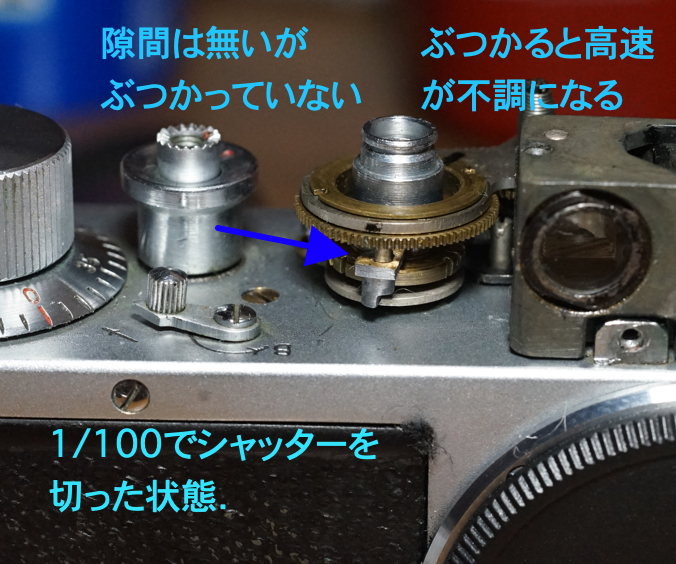

　まず，1/100の動作を見て，理解しておきます．というのも， へたをすると高速シャッターが動かなくなるからです．

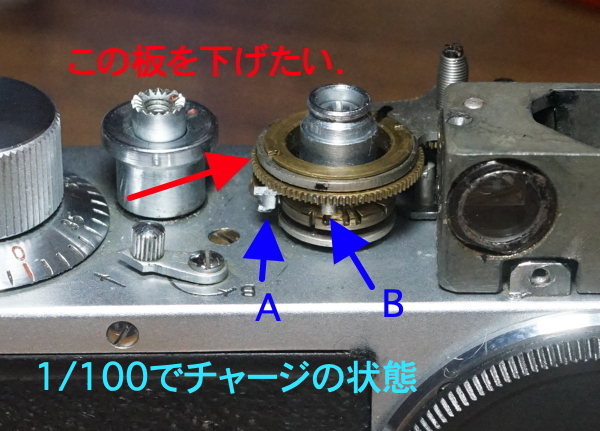

　矢印Aはシャッター速度調整ノブの一部（デッパリA），デッパリBは低速のタイマーチャージ用です．高速時にはAの上部とBの下部が 衝突しては困るんですが，低速のチャージにはAの上部がBを回すことが必要です．AとBの位置関係，高さ関係に 注意して以下の写真をご覧ください．
　シャッター速度調整ノブを1/200位置や1/50位置にかえて，シャッターチャージ，シャッター切をおこなって， デッパリAとBの高さ関係を観察してください．デッパリAの下部がどの溝にはまるか，良くみてください． シャッターチャージせずに，あるいは半チャージ状態にして，1/100用や1/50用の溝を認識してください． 低速の溝は，それらの右側にあります．1/50の右隣が1/25の溝ですが，溝が浅いことを確認してください． 低速の溝はどれも浅いです．これはデッパリAを僅かに上にあげるためです．

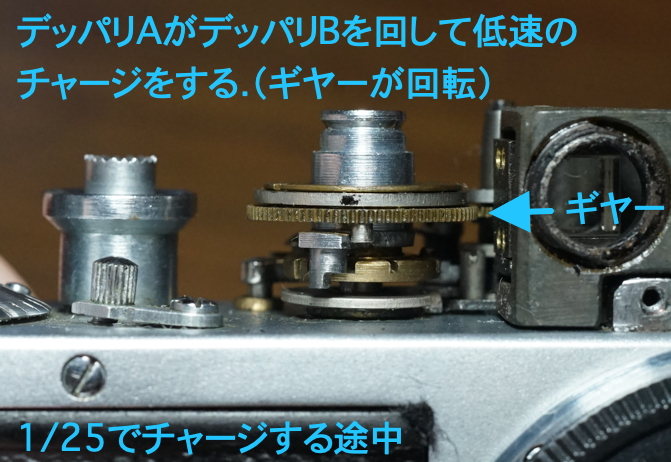

　1/25とか1/10の設定にするとデッパリAが少し上に上がります(下の写真のように）．
　シャッターを半チャージしてからシャッター速度調整ノブを1/25に設定し， 下の写真に近い状況を再現してみてください．Aの上部とBの下部の高さ 関係はどうですか？0.5ｍｍくらいAがBの下部より高いですか？それとも0.2㎜くらいですか？それとも0ｍｍ？ この差が小さいとギヤー部が浮き上がってAの上部が素通りするので，ギャーが回転せず，バネが巻けません． おそらくこれが，低速チャージできない理由です．
（下の写真の状況が作れない場合もあります．デッパリAがBを素通りして妙なところに位置してしまった場合です．）
　ギヤーを取り付けてある板の強度が低いのでギヤー部が持ち上がってしまいます．これを防ぐには，Bを下げる， ギヤーを取り付けてある板を下げるしかありません．しかし，下げすぎると高速シャッター時にAの上部とBの下部が ぶつかる問題が生じます．
　非常に微妙な設計なんです．しかも，調整ネジなどはありません．ソビエトの工作精度と材料強度に依存しています．
　低速のメカ全体を外して，なんとかしたくなりますが，それは 避けた方が良いです．もっと微妙な問題が出てきて泥沼にはまります．

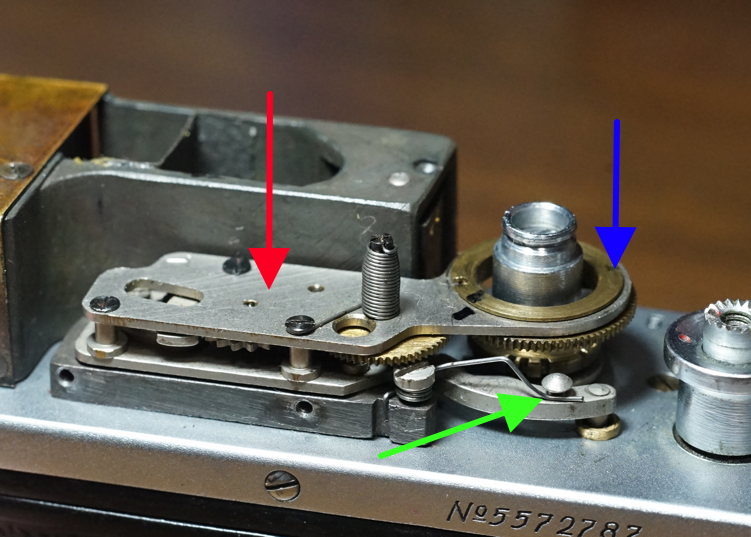

　注意！下の写真の緑矢印のバネ（けとばし金具の押さえバネ），外れると厄介です．外さないように 気を付けてください．
　荒っぽいと思われるかもしれませんが，下の写真の赤矢印部分を指でしっかり押しながら， 青矢印部分を指で押してみてください．デッパリBの部分が少し下がりましたか？
1/100や1/25でシャッターチャージ，切を行ってみてください．1/100は大丈夫ですか？ 大丈夫なら，もう少し青矢印部分を押して下げてみてください．たぶん，これだけのことで 改善すると思うのですが．

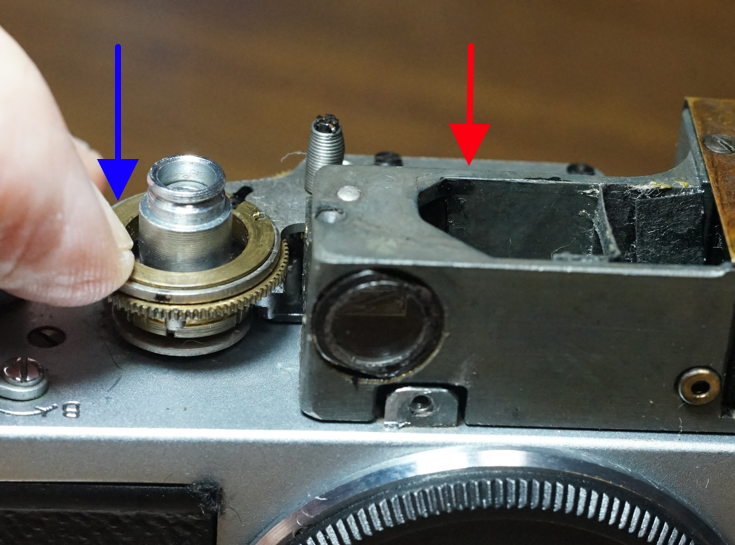

　下の写真は指で押す様子です．ギヤーの乗ってる板がすこし曲がって下がっています．
