VP-7723A修理と調整　その9

2025.9.6

　2日後ですが，まだ完治していません．表示しない状態から， 色んな操作ボタンを押していると，稀に瞬間的に正しく表示したり， SHIFTとAUTOを押すと正常になったりしましたが，再現性はありません． どうも操作パネルの基板に何かありそうです．そこで，パネル基板を外しました． おっと，一見して怪しいコンデンサーが1個（C1)残っています．（このタイプは全部変えたはずなのに） 容量を測ったところ1.6μFしかありません．本当は100μFです． パネル基板の電源部ではC1が唯一の容量大きめのバイパスコンデンサーです． 従って，容量抜けの影響は大きいでしょう．これが今回のトラブルの原因かもしれません．
　C1を通常ケミコンに交換済みの予備基板を持っていたので，それと交換して試験運転中です．

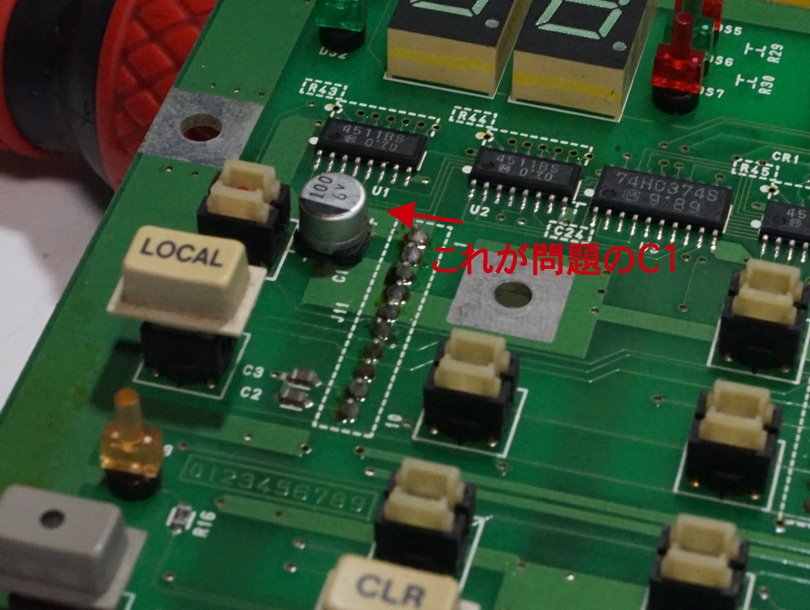

操作パネル
