VP-7723A修理と調整　その8

2025.9.3

　2018年に修理して以来，順調に稼働していたVP-7723Aが突然動かなくなった． 一週間前には使ったのだが．ADDRESSは表示し，MEASUREMENTの各ボタンは正常に点灯し， 発振器の出力は出ているが，INPUT LEVEL とMEASUREMENTの表示が全くでない． FREQUENCYはFREQボタンを押すと表示されるものの動作がおかしい.
　これは困ったことになったなーと思った．まず可能性としては， バッテリーの放電しすぎや寿命が考えられる．バッテリーはシールド箱の外に設置しているので， 液漏れの心配は無いとは言え，困った．ただ冷静に考えてみると， ADDRESSに対応して，発振周波数は変わるので，メモリーはしているようなので， バッテリーの可能性は低そうだ． 感じとしては，「ADコンバーターへ信号が入っていない」のようだ．

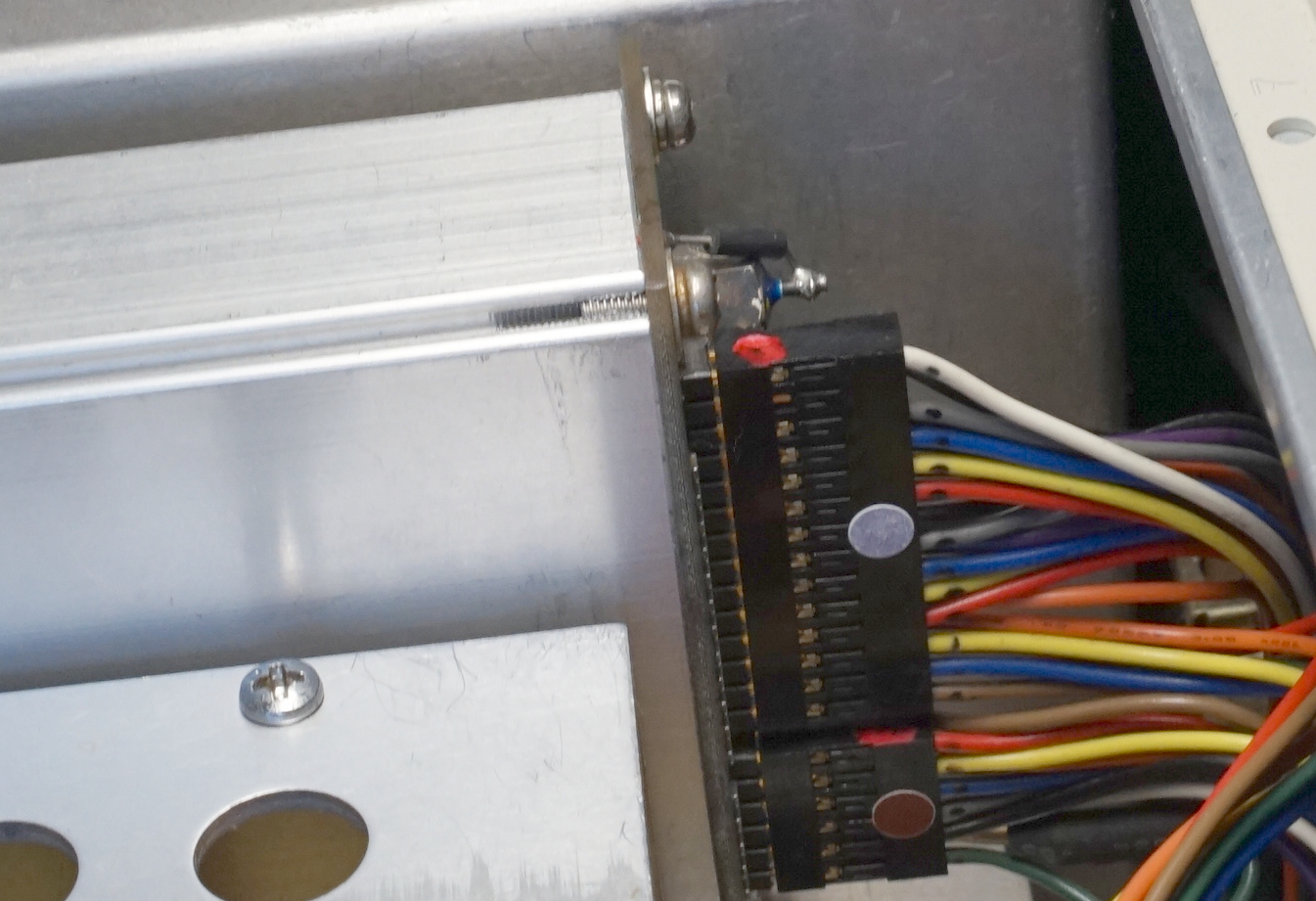

コネクター

　そこで，試しに，上の写真のコネクター2つを外して， CPUボードから出ている足をエタノールで掃除して，挿し直してみた． スイッチON，あれ〜，直っているみたいだ．簡単に動作確認したが正常だ． これで，ちょっと様子見か．今回のトラブル，忘れないようにメモを貼っておいた．

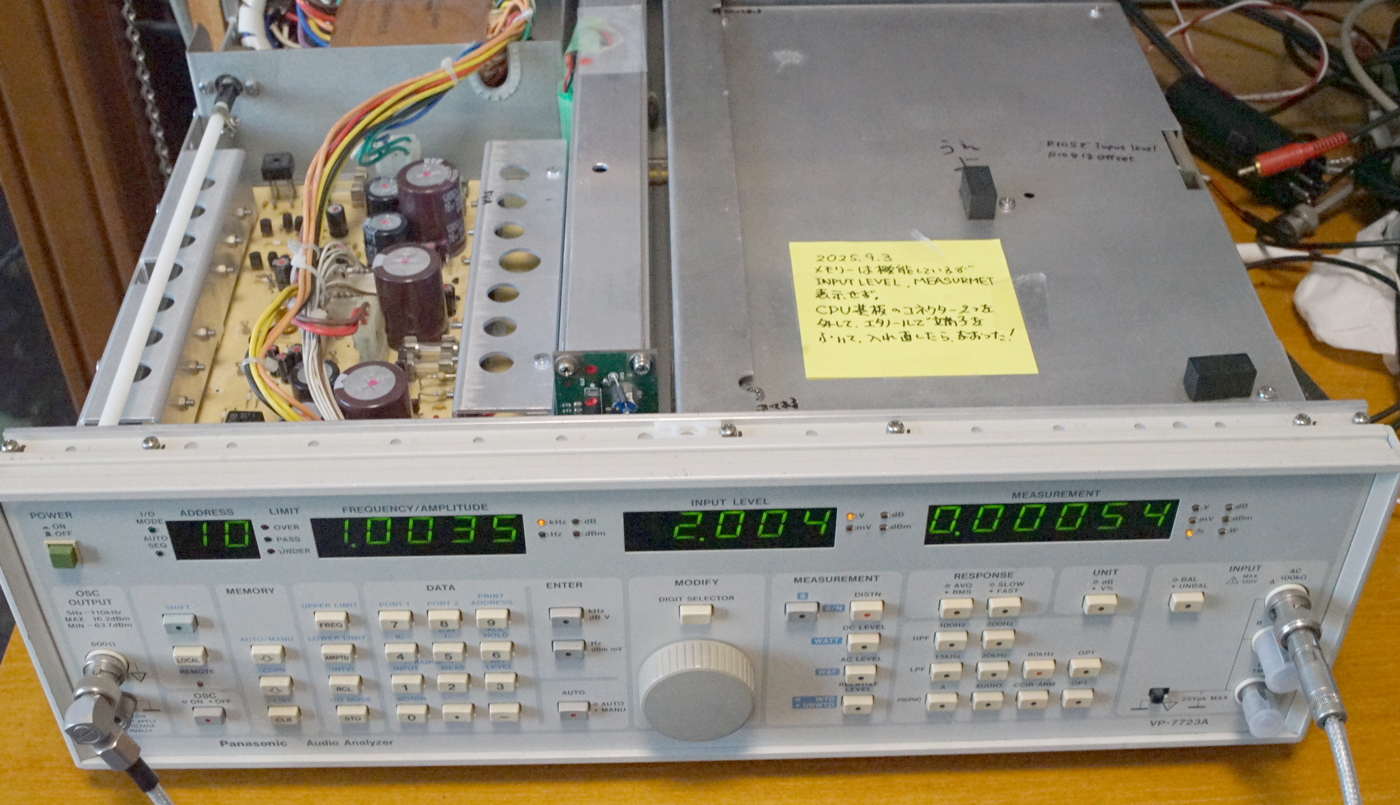

とりあえず動作？

　1日後，同症状再発．CPU（ロジック）ボード側のコネクターの半田付けをやり直し． カチッとONすべきAnalyzer基板1のリレーがONしないことに気付いて （問題のリレーは2018年に新品交換済み），Analyzer基板1の全コネクターの端子をスクアランで掃除． 組み込んでスイッチON．取り敢えず正常動作．また，ちょっと様子見です．
------
　今思い返すと「その12」で本当の原因解決のようです．
