VP-7723A修理と調整　その7（Analzer基板2の調整）

2017.8.7

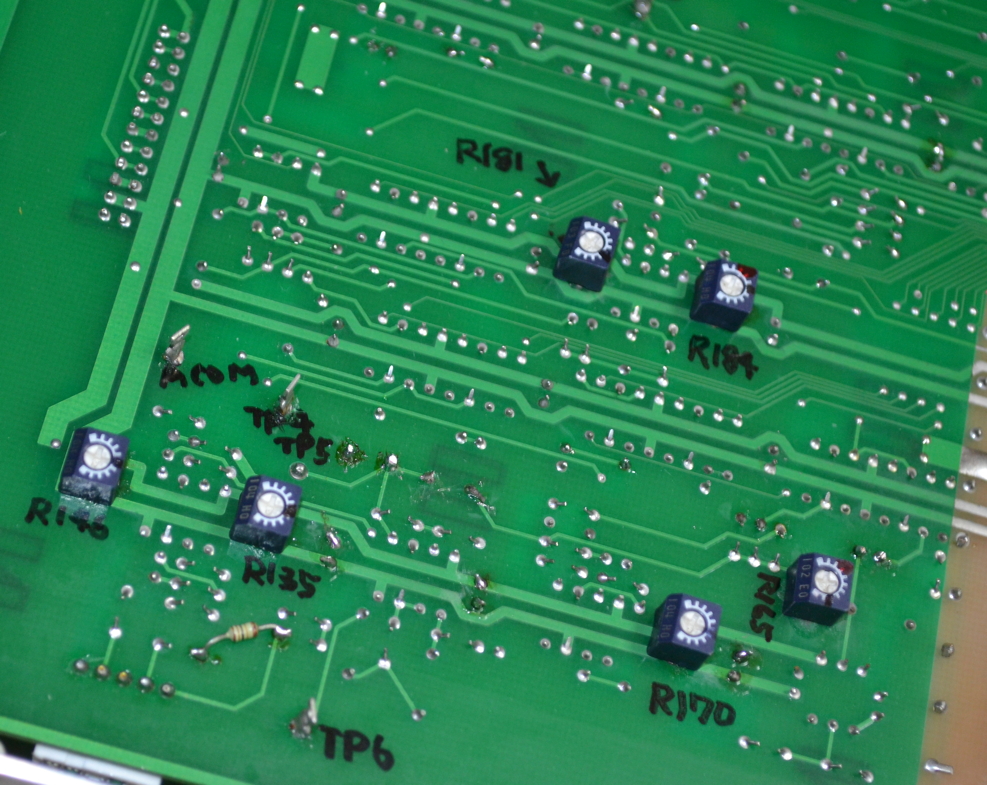

　VP-7723Aの調整で困っていたのは、歪測定に重要なAnalyzer2基板です。 この基板の半固定抵抗を実働状態で調整するのは、普通には困難です。 何しろ基板はコネクターで本体に固定されており、半固定抵抗はAnalyzer1 基板側にありますから。 本来は、延長ケーブルなどを使うのかもしれませんが、ノイズが増えると精密な調整ができません。 そこで、考えた案は、半固定抵抗を基板裏側に移設することです。 チェックポイントも裏に取り付け、容易に調整できるようになりました。

Analyzer基板2の調整
