VP-7723A修理と調整　その6 (Analyzer基板1調整）

2021.7.27

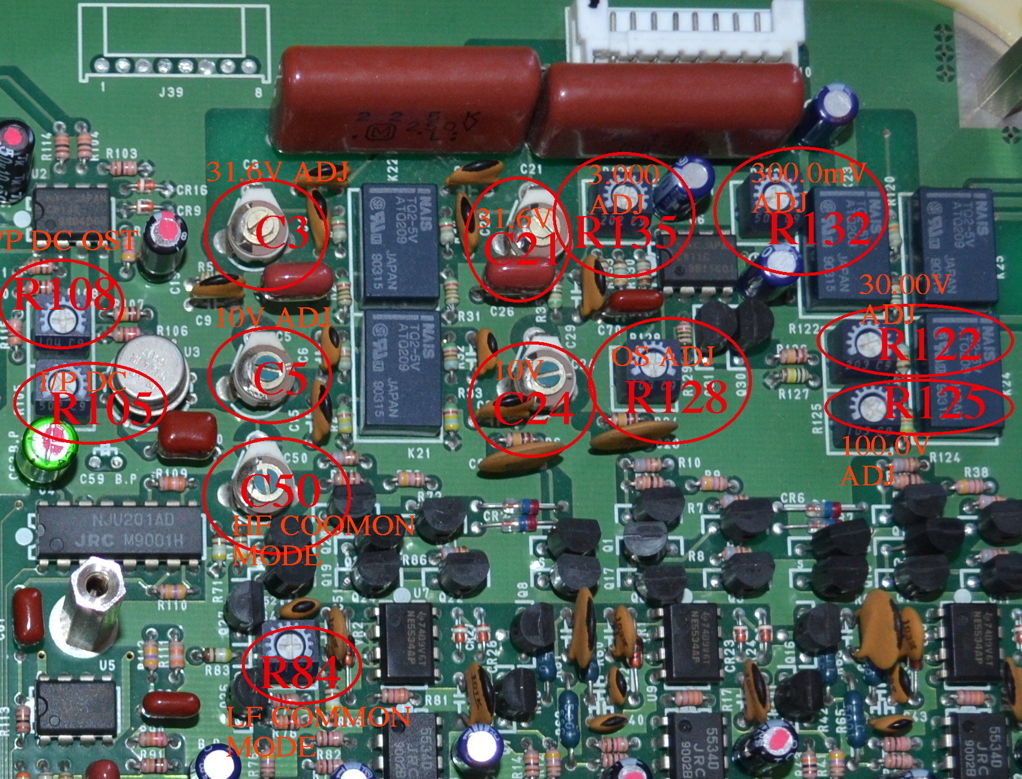

　時間に余裕ができたので、伸ばし伸ばしになっていたVP-7723Aの細かな調整を始めたいと思っています。 結構大変です。まず、可変抵抗とトリマーの位置、さらにその機能を理解するため、 写真を撮って、赤字で記入しました。この写真は Analyzer１基板のごく一部です。 このように調整箇所は本当に多いです。しかも、間違い易い所、例えば、Analyzer1基板のR135と Analyzer2基板の同名R135、などもあり、まず機能の理解が要求されます。
　写真中、C59が無いですが、部品手配中です。

Anlyzer1基板
