VP-7723A修理と調整　その5

2018.8.5

　Panasonic製のオーディオアナライザVP-7723A、 修理を開始してから何ヶ月経過したかも分からなくなりましたが、ついに安定動作に至りました。 一応、修理完了です。ご覧のように、CPU基板は満身創痍状態です。 交換した ICは、U12、U14、U15、U16、U17、U18、U24、U28、U29、U34、U35、U36ですが、 多くは無意味な交換だったようです。最終的にC14とU6、U11のソケット交換で安定動作になりました。 この間、SOP14などの1.27mm端子間隔のIC交換に習熟しました？ 幸い Service manualのコピーを購入できたことが転機となりましたが、 この間、「もうダメか」と思うことも何度もありました。満身創痍の基板はこの間の苦悩の証です。

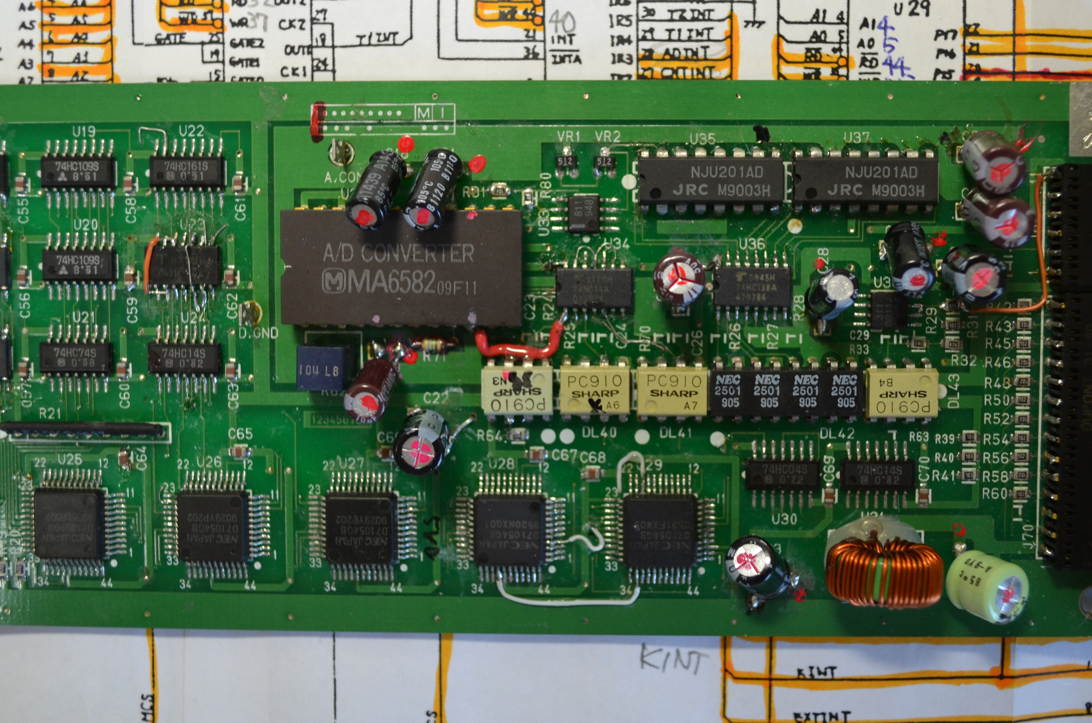

CPU基板表

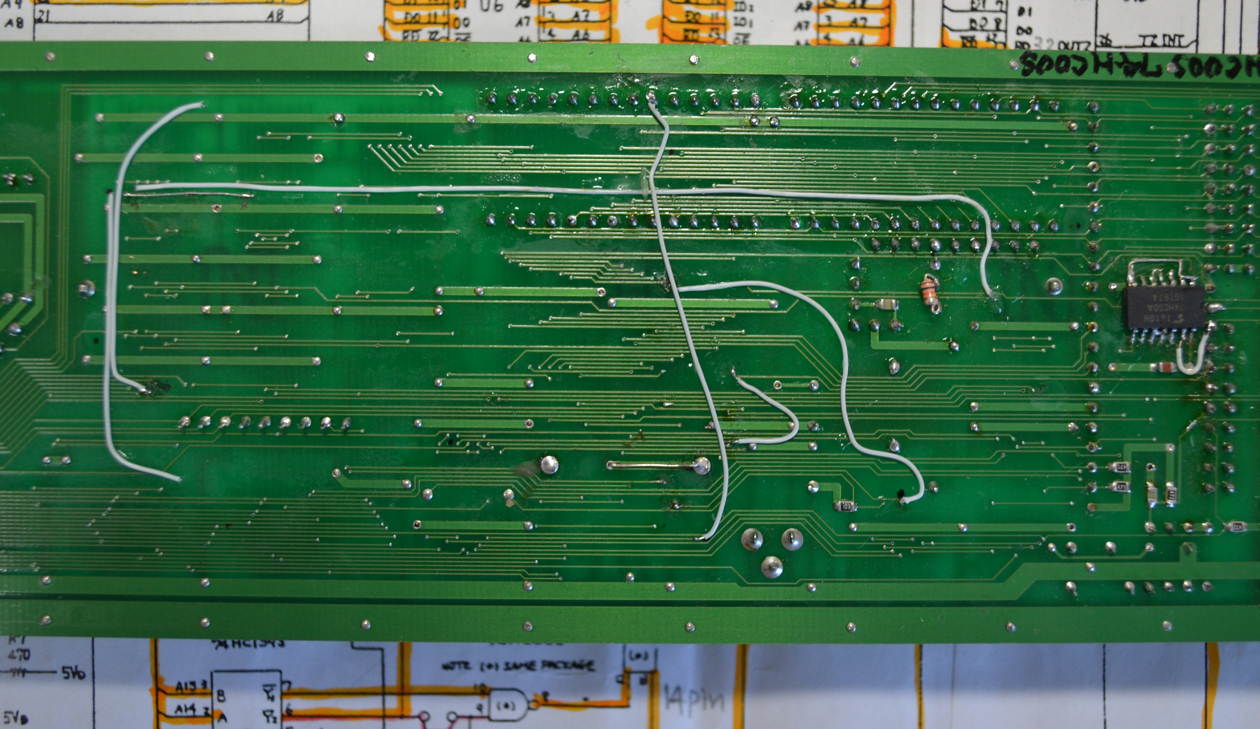

CPU基板裏
